Sebbene i numeri specifici varino notevolmente a seconda del materiale e del processo, la deposizione chimica da fase vapore a bassa pressione (LPCVD) è caratterizzata da un tasso di deposizione relativamente basso, spesso nell'intervallo di 10-100 nanometri al minuto. Questo ritmo deliberato non è un difetto, ma un compromesso fondamentale. L'LPCVD sacrifica intenzionalmente la velocità per ottenere la qualità del film, l'uniformità e la conformabilità superiori richieste per applicazioni esigenti come la produzione di semiconduttori.
Il punto chiave è che il valore dell'LPCVD non risiede nella sua velocità, ma nella sua precisione. L'ambiente a bassa pressione che rallenta il tasso di deposizione è lo stesso fattore che consente la crescita di film sottili eccezionalmente uniformi e conformi su superfici complesse.
Perché l'LPCVD è progettato per la qualità, non per la velocità
Comprendere il tasso di deposizione dell'LPCVD richiede di esaminare i principi che governano il processo. Le scelte di progettazione del sistema, bassa pressione e alta temperatura, sono fatte per ottimizzare le proprietà del film, con il tasso di deposizione come risultato secondario.
Il ruolo della bassa pressione
L'ambiente a bassa pressione (tipicamente da 0,1 a 1,0 Torr) è il fattore più critico. Questa condizione di vuoto aumenta notevolmente il cammino libero medio delle molecole di gas.
Ciò significa che le molecole reagenti possono viaggiare molto più lontano senza collidere tra loro, consentendo loro di diffondersi uniformemente attraverso la camera di reazione e di raggiungere tutte le superfici del wafer in modo uniforme.
Questa maggiore diffusione del gas è direttamente responsabile dell'eccellente uniformità dello spessore del film su un wafer e da wafer a wafer in un grande lotto.
L'impatto dell'alta temperatura
L'LPCVD opera ad alte temperature, il che fornisce l'energia termica necessaria per guidare le reazioni chimiche direttamente sulla superficie del wafer riscaldato.
Questo è noto come processo limitato dalla reazione superficiale. Poiché la velocità di reazione è controllata dalla temperatura superficiale (che è altamente uniforme) piuttosto che dalla velocità con cui il gas può essere fornito, il film risultante cresce uniformemente su tutte le superfici esposte.
Questa caratteristica conferisce all'LPCVD la sua caratteristica alta conformabilità, consentendogli di rivestire perfettamente l'interno di trincee profonde e strutture 3D complesse.
Eliminazione dei gas di trasporto
A differenza di altri processi CVD che utilizzano gas di trasporto inerti (come azoto o argon) per trasportare i reagenti, l'LPCVD non lo fa. La bassa pressione da sola è sufficiente per il trasporto del gas.
Ciò semplifica il processo e, cosa più importante, riduce la contaminazione da particelle. Rimuovendo i gas di trasporto, viene eliminata una fonte principale di potenziali impurità, portando a film di maggiore purezza.
Comprendere i compromessi: velocità rispetto a produttività
La decisione di utilizzare l'LPCVD diventa chiara quando si valutano i suoi compromessi. Il processo è un classico esempio di priorità alla precisione rispetto alla velocità pura.
Il limite di velocità intrinseco
La stessa bassa pressione che garantisce l'uniformità significa anche che c'è una concentrazione inferiore di molecole reagenti disponibili nella camera.
Con meno molecole che colpiscono la superficie del wafer al secondo, il tasso di crescita del film è naturalmente più lento rispetto ai sistemi a pressione atmosferica in cui le concentrazioni di reagenti sono migliaia di volte superiori.
La potenza della lavorazione a lotti

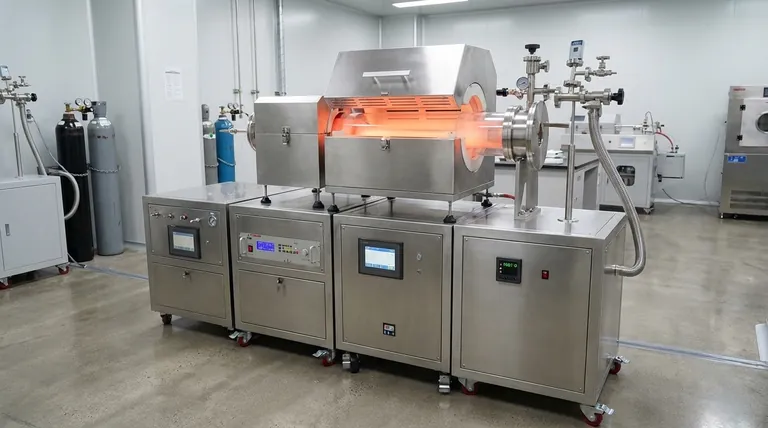

Sebbene il tasso di deposizione per wafer sia basso, i sistemi LPCVD compensano elaborando i wafer in grandi lotti. I wafer sono tipicamente impilati verticalmente in un forno a tubo.
Una singola esecuzione LPCVD può elaborare 100-200 wafer contemporaneamente. Questa capacità di lotto ad alto volume migliora la produttività complessiva, rendendo il lento tasso di deposizione economicamente vantaggioso per la produzione di massa.
Quando la qualità non è negoziabile
Per molti strati critici nella microfabbricazione, come gli elettrodi di gate in polisilicio o gli strati isolanti in nitruro di silicio, la perfetta uniformità e conformabilità sono essenziali per le prestazioni del dispositivo.
In questi casi, un film impeccabile depositato lentamente è infinitamente più prezioso di un film spesso e non uniforme depositato rapidamente. La natura controllata e prevedibile dell'LPCVD è il suo vantaggio principale.
Fare la scelta giusta per il tuo obiettivo
La selezione di una tecnica di deposizione dipende interamente dal tuo obiettivo primario. Il metodo "migliore" è quello che si allinea con i tuoi requisiti specifici del film.
- Se il tuo obiettivo principale è un'eccezionale uniformità, purezza e conformabilità per strutture complesse: L'LPCVD è una scelta ideale, poiché il suo tasso di deposizione inferiore è il compromesso diretto per ottenere queste proprietà del film superiori.
- Se il tuo obiettivo principale è un'elevata velocità di deposizione per strati più semplici e meno sensibili: Potresti voler valutare altri metodi come CVD a pressione atmosferica (APCVD) o CVD potenziata da plasma (PECVD), che spesso offrono tassi più elevati a una temperatura inferiore.
In definitiva, l'LPCVD è un processo progettato per un controllo deliberato, in cui ogni parametro è ottimizzato per produrre il film della massima qualità possibile.
Tabella riassuntiva:
| Caratteristica LPCVD | Intervallo tipico / Descrizione |
|---|---|
| Tasso di deposizione | 10 - 100 nanometri al minuto |
| Pressione operativa | 0,1 - 1,0 Torr |
| Tipo di processo | Limitato dalla reazione superficiale |
| Vantaggio principale | Uniformità e conformabilità eccezionali |
| Metodo di produttività | Lavorazione a lotti ad alto volume (100-200 wafer) |
