Cos'è una termocoppia e come funziona in un forno di sinterizzazione? Ottieni un controllo preciso delle alte temperature

Una termocoppia è un sensore di temperatura che sfrutta il principio secondo cui due metalli dissimili, quando uniti a una giunzione e riscaldati, producono una piccola tensione elettrica misurabile direttamente proporzionale alla temperatura. In un forno di sinterizzazione, questo segnale elettrico viene letto da un controllore, consentendo un monitoraggio e un controllo precisi delle alte temperature critiche per il processo di consolidamento dei materiali.

Le termocoppie sono indispensabili nei forni di sinterizzazione, fornendo il feedback di temperatura accurato e affidabile necessario per controllare i complessi cicli termici che determinano le proprietà finali dei materiali sinterizzati. La loro capacità di operare efficacemente a temperature estreme garantisce una qualità costante del prodotto e una ripetibilità del processo.

Comprensione dei fondamenti della termocoppia

Il principio fondamentale: effetto Seebeck

Una termocoppia opera sull'effetto Seebeck. Questo fenomeno descrive come una differenza di temperatura attraverso una giunzione di due conduttori o semiconduttori dissimili generi una tensione.

Componenti di una termocoppia

È costituita da due fili realizzati con metalli diversi, come ferro e costantana (tipo J) o cromo-alluminio (tipo K). Questi fili sono saldati a un'estremità, formando la giunzione di misurazione, spesso chiamata "giunzione calda" o "punta di rilevamento".

Generazione di un segnale elettrico

Quando la giunzione di misurazione è esposta al calore, la differenza di temperatura tra questa giunzione e la "giunzione fredda" non riscaldata (dove i fili si collegano allo strumento di misurazione) crea un piccolo segnale elettrico in millivolt (mV). L'entità di questa tensione è direttamente correlata alla differenza di temperatura.

Interpretazione della lettura della temperatura

Un controllore di temperatura elettronico o un sistema di acquisizione dati misura questa uscita in millivolt. Utilizza quindi tabelle di conversione note o algoritmi specifici per il tipo di termocoppia per tradurre la tensione in una lettura accurata della temperatura.

Il ruolo critico nei forni di sinterizzazione

Perché la precisione è fondamentale

La sinterizzazione è un processo di trattamento termico in cui i materiali in polvere vengono riscaldati a una temperatura inferiore al loro punto di fusione, facendo sì che le particelle si fondano insieme. Il profilo di temperatura preciso durante la sinterizzazione è cruciale per ottenere la densità, la resistenza e la microstruttura desiderate nel prodotto finale.

Monitoraggio di temperature estreme

I forni di sinterizzazione operano spesso a temperature estremamente elevate, a volte superiori a 1500°C (2700°F) o anche superiori per ceramiche o metalli avanzati. I sensori di temperatura standard non possono resistere a queste condizioni. Le termocoppie, in particolare tipi specifici, sono progettate per tali ambienti difficili.

Abilitazione del controllo della temperatura

La termocoppia fornisce un feedback di temperatura in tempo reale al sistema di controllo del forno. Questo anello di feedback consente al controllore di regolare la potenza degli elementi riscaldanti, garantendo che il forno mantenga il punto di impostazione esatto richiesto durante tutto il ciclo di sinterizzazione.

Garantire la ripetibilità del processo

Una misurazione accurata della temperatura garantisce condizioni di processo costanti da lotto a lotto. Questa ripetibilità è vitale per produrre prodotti di alta qualità e uniformi e per ridurre al minimo i difetti.

Comprensione dei compromessi: selezione della termocoppia per la sinterizzazione

Capacità ad alta temperatura

Le termocoppie standard a metallo base (come tipo K o J) sono adatte per temperature elevate moderate. Per temperature di sinterizzazione molto elevate, sono essenziali termocoppie a metalli nobili (ad esempio, tipo R, S, B, che utilizzano leghe di platino-rodio) o termocoppie a metalli refrattari (ad esempio, tipo C, che utilizzano leghe di tungsteno-renio).

Compatibilità dei materiali e contaminazione

L'atmosfera del forno (ad esempio, vuoto, gas inerte, atmosfera riducente) può reagire con i materiali della termocoppia. Le termocoppie di tipo C con tungsteno-renio sono spesso scelte per temperature estremamente elevate in vuoto o gas inerte, poiché possono essere fragili e ossidarsi all'aria.

Importanza della guaina protettiva

Una guaina protettiva è fondamentale per proteggere i fili della termocoppia dagli ambienti aggressivi all'interno di un forno di sinterizzazione. Materiali come tungsteno, molibdeno o varie ceramiche (ad esempio, allumina, zirconia) vengono selezionati in base alla temperatura, all'atmosfera e alla compatibilità chimica. La guaina previene contaminazione e corrosione, prolungando la durata e l'accuratezza del sensore.

Accuratezza e deriva

Anche le termocoppie più robuste possono subire deriva nel tempo, dove la loro uscita di tensione a una data temperatura cambia a causa del degrado del materiale o della contaminazione. È necessaria una calibrazione o una sostituzione regolare per mantenere l'accuratezza, specialmente in applicazioni di sinterizzazione impegnative.

Fare la scelta giusta per il tuo obiettivo

Se il tuo obiettivo principale è il controllo preciso della temperatura nella sinterizzazione ad alta temperatura (sopra i 1300°C): Dai priorità alle termocoppie a metalli refrattari come il tipo C, considerando attentamente il materiale della guaina appropriato per l'atmosfera del tuo forno. Se il tuo obiettivo principale è l'economicità per temperature di sinterizzazione moderate (fino a 1300°C): Le termocoppie a metallo base come i tipi K o N, protette da adeguate guaine ceramiche, offrono un buon equilibrio tra prestazioni ed economia. Se il tuo obiettivo principale è la resistenza chimica in atmosfere ossidanti ad alte temperature: Le termocoppie a metalli nobili (tipo R, S, B) con robuste guaine ceramiche sono generalmente preferite a causa della loro stabilità in queste condizioni.

La scelta del tipo corretto di termocoppia e del sistema di protezione è fondamentale per ottenere processi di sinterizzazione di successo e ripetibili.

Tabella riassuntiva:

Tipo di termocoppia	Temperatura Massima Tipica	Caratteristiche Chiave	Caso d'uso ideale per la sinterizzazione
Tipo K (Metallo Base)	Fino a 1260°C (2300°F)	Conveniente, buone prestazioni	Sinterizzazione a temperatura moderata (fino a 1300°C)
Tipo R/S/B (Metallo Nobile)	Fino a 1600°C (2912°F)	Eccellente stabilità in atmosfere ossidanti	Sinterizzazione ad alta temperatura con atmosfere ossidanti
Tipo C (Metallo Refrattario)	Fino a 2320°C (4200°F)	Eccellente per temperature estreme in ambiente inerte/vuoto	Sinterizzazione a temperature molto elevate (sopra i 1300°C)

Ottieni un controllo impareggiabile del processo di sinterizzazione con KINTEK

La selezione della termocoppia giusta è fondamentale per il successo delle tue operazioni di sinterizzazione. Il preciso controllo della temperatura che consentono influisce direttamente sulla densità, sulla resistenza e sulla microstruttura del tuo prodotto finale.

KINTEK è specializzata in apparecchiature e consumabili di laboratorio ad alte prestazioni, comprese termocoppie e guaine protettive progettate per gli ambienti impegnativi dei forni di sinterizzazione. Comprendiamo che il successo del tuo laboratorio dipende da cicli termici ripetibili e accurati.

Lascia che i nostri esperti ti aiutino a scegliere la soluzione termocoppia ottimale per la tua applicazione specifica, l'atmosfera del forno e i requisiti di temperatura. Forniamo i componenti affidabili di cui hai bisogno per garantire una qualità costante, ridurre al minimo i difetti e massimizzare l'efficienza del tuo processo.

Contatta KINTEK oggi stesso per discutere le tue esigenze relative ai forni di sinterizzazione e scoprire come le nostre termocoppie specializzate possono migliorare i tuoi risultati.

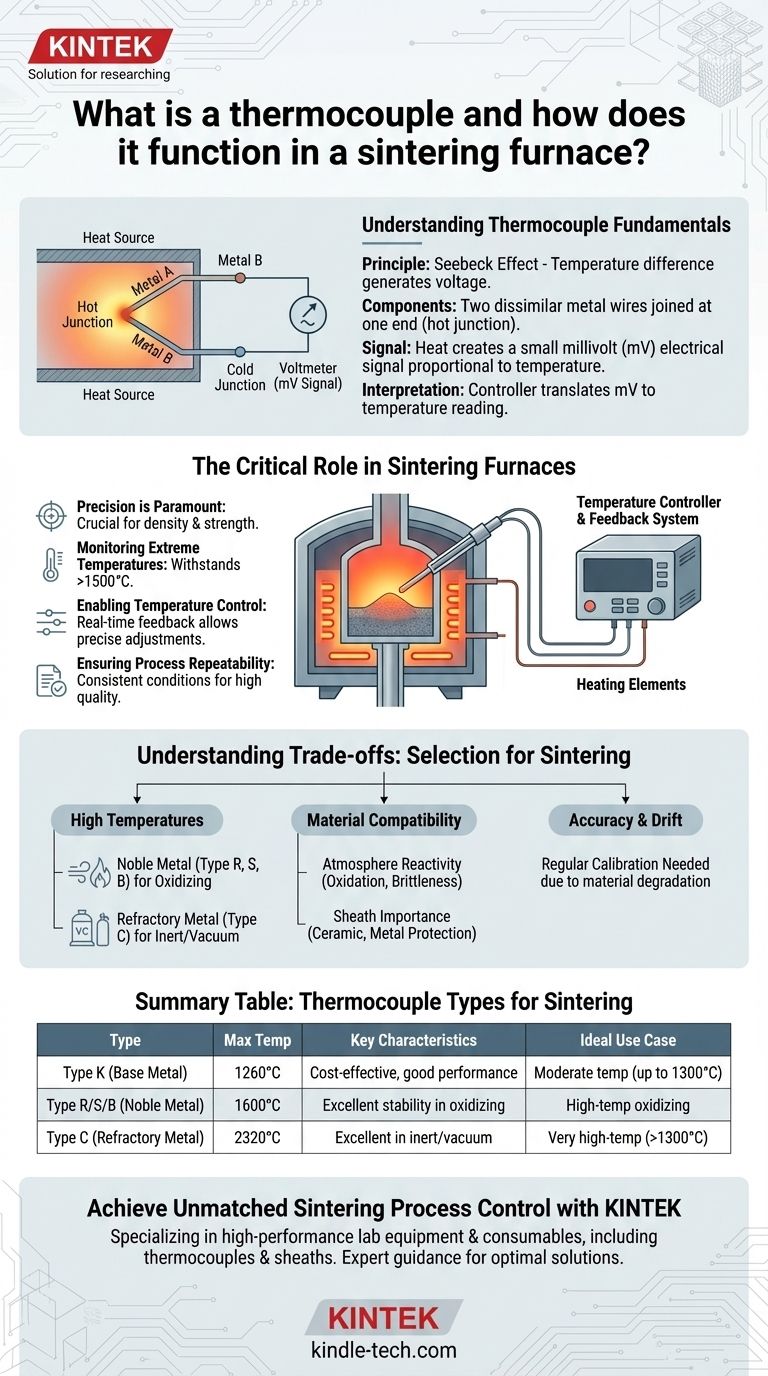

Guida Visiva
