In sintesi, la deposizione chimica da vapore (CVD) è un processo di produzione altamente versatile utilizzato per creare rivestimenti eccezionalmente sottili e ad alte prestazioni su una vasta gamma di materiali. È la tecnica fondamentale per costruire l'elettronica moderna depositando film su wafer semiconduttori, ma è anche utilizzata per creare rivestimenti resistenti all'usura per utensili da taglio e per produrre i materiali fotovoltaici nelle celle solari a film sottile.
Il valore fondamentale della CVD risiede nella sua capacità di costruire un rivestimento a partire da un gas, una molecola alla volta. Ciò consente di creare film incredibilmente puri, durevoli e perfettamente uniformi che possono conformarsi anche alle superfici più complesse, un'impresa che molti altri metodi di rivestimento non possono realizzare.
Come funziona fondamentalmente la deposizione chimica da vapore
Per comprenderne le applicazioni, è necessario prima capire il processo stesso. La CVD non è un semplice metodo a spruzzo o a immersione; è una reazione chimica controllata su una superficie.
Il processo di base
Un substrato, o la parte da rivestire, viene posizionato all'interno di una camera di reazione sotto vuoto. Successivamente, vengono introdotti nella camera gas precursori specifici contenenti gli elementi di rivestimento desiderati.
Questi gas reagiscono e si decompongono sulla superficie calda del substrato, lasciando un film sottile solido e di elevata purezza. I gas di sottoprodotto vengono quindi estratti dalla camera.
Perché la fase gassosa è fondamentale
Poiché il materiale di rivestimento viene fornito come gas, può penetrare e rivestire ogni area esposta di una parte complessa. Questo è noto come processo non a linea di vista, che garantisce un rivestimento completamente uniforme e conforme, anche su forme intricate.
Principali applicazioni industriali della CVD
Le capacità uniche della CVD la rendono indispensabile in diversi settori ad alta tecnologia in cui le prestazioni del materiale a livello microscopico sono fondamentali.
Le fondamenta dell'elettronica moderna
Quasi ogni microchip avanzato si basa sulla CVD. Il processo viene utilizzato per depositare vari film sottili semiconduttori, isolanti e metallici su wafer di silicio, costruendo le intricate strutture a strati che formano transistor e circuiti.
Migliorare la durata e le prestazioni
Per le applicazioni industriali, la CVD viene utilizzata per applicare rivestimenti duri e resistenti a utensili da taglio e parti meccaniche. Questi rivestimenti offrono un'eccezionale resistenza all'abrasione, alla corrosione e alle alte temperature, estendendo notevolmente la vita e le prestazioni dell'utensile.
Alimentare l'energia rinnovabile
La CVD è essenziale nella produzione di celle solari a film sottile. Viene utilizzata per depositare gli strati critici di materiale fotovoltaico su un substrato come il vetro, responsabili della conversione della luce solare in elettricità.
Avanzamento della nanotecnologia
All'avanguardia nella scienza dei materiali, la CVD è un metodo primario per la crescita di materiali avanzati come nanotubi di carbonio e vari nanofili. Il processo consente il controllo preciso necessario per costruire queste strutture da zero.
Comprendere i compromessi e i vantaggi
Nessun processo di produzione è perfetto per ogni scenario. Comprendere i benefici specifici e le sfide intrinseche della CVD è fondamentale per sapere quando applicarla.
Vantaggio: qualità del rivestimento superiore
La CVD produce film di purezza eccezionalmente elevata con un'eccellente adesione al substrato. I rivestimenti sono densi e durevoli, capaci di resistere a temperature estreme e ambienti ad alto stress.
Vantaggio: versatilità senza pari
Il processo può essere utilizzato per depositare una vasta gamma di materiali, inclusi metalli, ceramiche e semiconduttori. Funziona anche su molti substrati diversi, dai metalli e ceramiche al vetro.
Sfida: complessità operativa
Il compromesso principale è l'abilità richiesta per eseguire il processo. Le apparecchiature CVD sono sofisticate e l'ottimizzazione delle miscele di gas, delle temperature e delle pressioni per ottenere un rivestimento perfetto richiede un alto livello di competenza tecnica.
Fare la scelta giusta per il tuo obiettivo
La scelta di una tecnologia di rivestimento dipende interamente dal tuo obiettivo principale. La CVD è la scelta superiore quando le prestazioni superficiali e la precisione non sono negoziabili.
- Se il tuo obiettivo principale è la durata estrema: La CVD è ideale per creare rivestimenti resistenti all'usura e alla corrosione su utensili e componenti in ambienti ad alto stress.
- Se il tuo obiettivo principale è l'elevata purezza e le prestazioni elettriche: La CVD è lo standard del settore per la deposizione degli strati fondamentali di semiconduttori ed elettronica.
- Se il tuo obiettivo principale è una copertura uniforme su una forma complessa: La natura non a linea di vista della CVD garantisce un rivestimento perfettamente conforme che altri metodi non possono replicare.
In definitiva, la deposizione chimica da vapore è la tecnologia abilitante alla base di molti dei materiali avanzati che definiscono il nostro mondo moderno.
Tabella riassuntiva:
| Area di applicazione | Caso d'uso chiave | Vantaggio CVD |
|---|---|---|
| Elettronica | Deposizione di film su wafer semiconduttori | Elevata purezza, proprietà elettriche precise |
| Utensili industriali | Rivestimenti resistenti all'usura per utensili da taglio | Durabilità estrema, resistenza alle alte temperature |
| Energia rinnovabile | Produzione di celle solari a film sottile | Rivestimenti uniformi e conformi su ampie aree |
| Materiali avanzati | Crescita di nanotubi di carbonio e nanofili | Controllo preciso a livello atomico |
Hai bisogno di un rivestimento ad alte prestazioni per il tuo progetto?
I vantaggi unici della deposizione chimica da vapore—purezza eccezionale, uniformità perfetta e la capacità di rivestire forme complesse—la rendono la soluzione ideale per applicazioni esigenti nei semiconduttori, negli utensili industriali e nell'energia rinnovabile.
In KINTEK, siamo specializzati nella fornitura di attrezzature da laboratorio avanzate e materiali di consumo per soddisfare le tue precise esigenze di laboratorio. Lascia che i nostri esperti ti aiutino a determinare se la CVD è la tecnologia giusta per la tua specifica sfida sui materiali.
Contatta oggi stesso il nostro team per discutere la tua applicazione e scoprire come le nostre soluzioni possono migliorare i tuoi risultati.

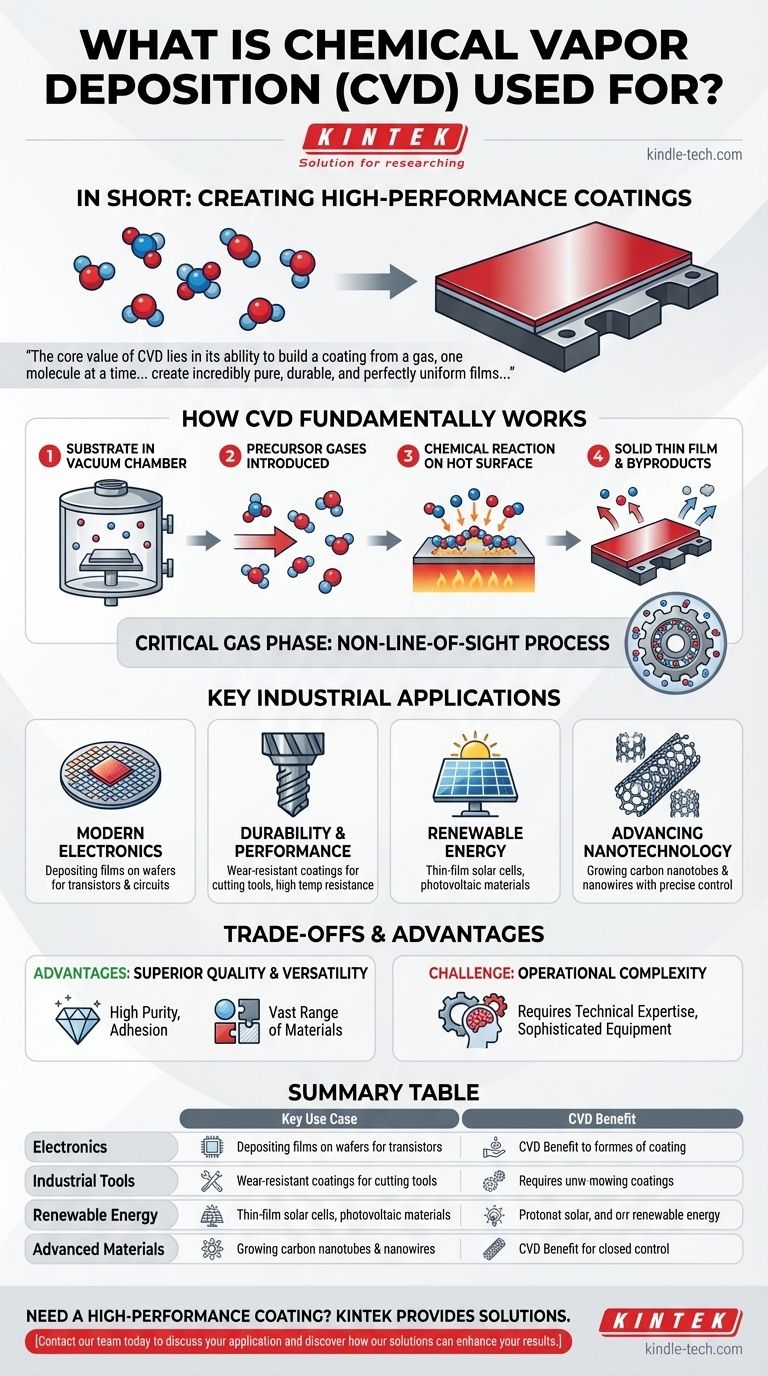

Guida Visiva
