Nel suo nucleo, il processo MOCVD prevede l'introduzione di vapori chimici volatili e precisi in una camera di reazione dove si decompongono su una superficie riscaldata per formare un film sottile cristallino di elevata purezza. Questo processo può essere suddiviso in cinque fasi fondamentali: trasporto del precursore, diffusione al substrato, reazione superficiale, crescita del film e rimozione dei sottoprodotti. Ogni fase è meticolosamente controllata per costruire il materiale finale strato atomico per strato atomico.
La MOCVD non è semplicemente una tecnica di deposizione; è una sintesi chimica controllata su una superficie. La sfida centrale è gestire un delicato equilibrio tra flusso di gas, temperatura e pressione per garantire che le reazioni chimiche avvengano esclusivamente sul substrato, dando vita a una struttura cristallina perfetta.
L'Obiettivo: Costruire un Cristallo Perfetto dal Gas
Prima di descrivere le fasi, è fondamentale comprendere l'obiettivo. La deposizione chimica da fase vapore metalorganica (MOCVD) è una forma sofisticata di deposizione chimica da fase vapore (CVD) utilizzata per creare film semiconduttori di qualità estremamente elevata.
Cosa Rende Speciale la MOCVD?
La "MO" in MOCVD sta per metalorganico. Ciò si riferisce ai prodotti chimici precursori utilizzati, che sono composti organici contenenti atomi metallici.
Questi precursori sono progettati per essere volatili a basse temperature ma per scomporsi (decomporre) in modo prevedibile ad alte temperature, rilasciando i loro atomi metallici su una superficie.
Il Principio Fondamentale: Decomposizione Controllata
L'intero processo è progettato per creare una zona di reazione limitata alla superficie riscaldata di un wafer, nota come substrato.
Controllando con precisione l'ambiente, possiamo garantire che gli atomi si depositino sul substrato e si dispongano in un reticolo cristallino perfetto, un processo chiamato crescita epitassiale.
Analisi Passo Passo del Processo MOCVD
Ogni fase del processo MOCVD è un evento fisico e chimico distinto che si basa sul precedente. L'intera sequenza avviene all'interno di un sistema altamente controllato contenente un sistema di erogazione del gas, una camera di reazione, una fonte di riscaldamento e un sistema di scarico.
Fase 1: Trasporto del Precursore ed Erogazione del Gas
Il processo inizia immettendo i prodotti chimici precursori scelti nel reattore. Questi composti metalorganici sono spesso liquidi o solidi a temperatura ambiente.
Un gas di trasporto (come idrogeno o azoto) viene fatto gorgogliare attraverso i precursori liquidi per prelevare il loro vapore e trasportarlo in concentrazioni precise.
Questi gas reattivi vengono quindi miscelati e consegnati alla camera di reazione attraverso un sistema di erogazione del gas progettato con cura. L'accuratezza di questa miscelazione determina la composizione del materiale finale.
Fase 2: Diffusione alla Superficie del Substrato
All'interno del reattore, la miscela di gas fluisce sopra il substrato riscaldato. Tuttavia, il gas che tocca direttamente la superficie calda non si muove, creando uno "strato limite" statico.
Le molecole di precursore reattive devono viaggiare dal flusso di gas principale attraverso questo strato limite per raggiungere il substrato. Questo viaggio è guidato dalla diffusione.
Fase 3: Adsorbimento e Reazione Superficiale
Una volta che una molecola di precursore raggiunge il substrato caldo, "aderisce" alla superficie in un processo chiamato adsorbimento.
L'intenso calore del substrato fornisce l'energia necessaria per rompere i legami chimici all'interno della molecola precursore. Questa decomposizione termica rilascia gli atomi desiderati (ad esempio, gallio, arsenico) sulla superficie.
Fase 4: Nucleazione e Crescita del Film
Gli atomi liberati vengono ora adsorbiti sulla superficie e possono muoversi tramite diffusione superficiale.
Questi atomi migrano verso posizioni energeticamente favorevoli, trovando il loro posto all'interno del reticolo cristallino del substrato. Questo avvia la crescita di un nuovo strato atomico.
Man mano che questo processo si ripete, il film cresce strato dopo strato, replicando la struttura cristallina del substrato sottostante.
Fase 5: Desorbimento e Rimozione dei Sottoprodotti
La reazione chimica lascia dietro di sé frammenti molecolari indesiderati, noti come sottoprodotti (ad esempio, le parti organiche del precursore originale).
Questi sottoprodotti devono staccarsi dalla superficie (desorbimento) ed essere trasportati via dal flusso di gas. Una rimozione efficiente è fondamentale per evitare che vengano incorporati come impurità nel film in crescita.
Comprendere i Parametri Chiave e i Compromessi
Il successo della MOCVD dipende da un equilibrio preciso di diverse variabili interdipendenti. Una gestione errata di una qualsiasi di esse può compromettere la qualità del film finale.
Il Ruolo Critico della Temperatura
La temperatura è il motore principale della reazione MOCVD. Deve essere abbastanza alta da decomporre efficientemente i precursori sulla superficie.
Tuttavia, se la temperatura è troppo alta, i precursori possono reagire in fase gassosa prima ancora di raggiungere il substrato, portando alla formazione di particelle e difetti nel film. Le temperature tipiche di processo sono molto elevate, spesso intorno ai 1000°C.
L'Influenza della Pressione
La pressione del reattore, che varia da pochi torr alla pressione atmosferica, influisce direttamente sulle dinamiche del flusso di gas e sullo spessore dello strato limite.
Pressioni più basse possono portare a una deposizione più uniforme, ma possono anche alterare i percorsi delle reazioni chimiche. La pressione scelta è un parametro critico per controllare la velocità di crescita e la qualità del film.
La Chimica del Precursore è Tutto
La selezione del precursore metalorganico è fondamentale. Un precursore ideale è stabile, non tossico, sufficientemente volatile e si decompone in modo pulito alla temperatura desiderata, lasciando dietro di sé solo gli atomi desiderati.
La chimica del precursore influenza direttamente la purezza, la velocità di crescita e le prestazioni finali del dispositivo a semiconduttore.
Applicazione al Tuo Obiettivo
La complessità della MOCVD è giustificata dalla qualità senza pari dei materiali che può produrre. Il motivo per sceglierla dipende dal tuo obiettivo specifico.
- Se la tua attenzione principale è la massima qualità cristallina: La MOCVD è lo standard industriale per creare i film epitassiali quasi perfetti richiesti per laser ad alte prestazioni, LED ed elettronica di potenza.
- Se la tua attenzione principale è la creazione di semiconduttori composti complessi: La miscelazione precisa in fase gassosa nella MOCVD consente la creazione di leghe ternarie (es. InGaAs) o quaternarie (es. AlInGaN) con composizioni esatte e ripetibili.
- Se la tua attenzione principale è la produzione scalabile e ad alto volume: I moderni reattori MOCVD sono sistemi altamente automatizzati in grado di elaborare wafer di grande diametro, rendendoli il cavallo di battaglia dell'industria optoelettronica globale.
Orchestrando questa sequenza di eventi chimici e fisici, la MOCVD trasforma semplici gas in alcuni dei materiali più avanzati sulla Terra.
Tabella Riassuntiva:
| Fase | Processo | Azione Chiave |
|---|---|---|
| 1 | Trasporto del Precursore | Composti metalorganici vaporizzati trasportati da gas di trasporto nel reattore |
| 2 | Diffusione al Substrato | Le molecole attraversano lo strato limite fino alla superficie del wafer riscaldato |
| 3 | Reazione Superficiale | La decomposizione termica rilascia gli atomi desiderati sul substrato |
| 4 | Crescita del Film | Gli atomi si incorporano nel reticolo cristallino tramite crescita epitassiale |
| 5 | Rimozione dei Sottoprodotti | I frammenti organici si desorbono e vengono trasportati via dal flusso di gas |
Pronto a ottenere una crescita superiore dei film epitassiali? KINTEK è specializzata in sistemi MOCVD avanzati e apparecchiature da laboratorio per la ricerca e la produzione di semiconduttori. La nostra esperienza nel controllo della temperatura, nell'erogazione dei gas e nella progettazione dei reattori ti assicura di ottenere film della massima qualità per i tuoi LED, laser ed elettronica di potenza.
Contatta oggi stesso i nostri esperti MOCVD per discutere come possiamo ottimizzare il tuo processo di deposizione di film sottili!

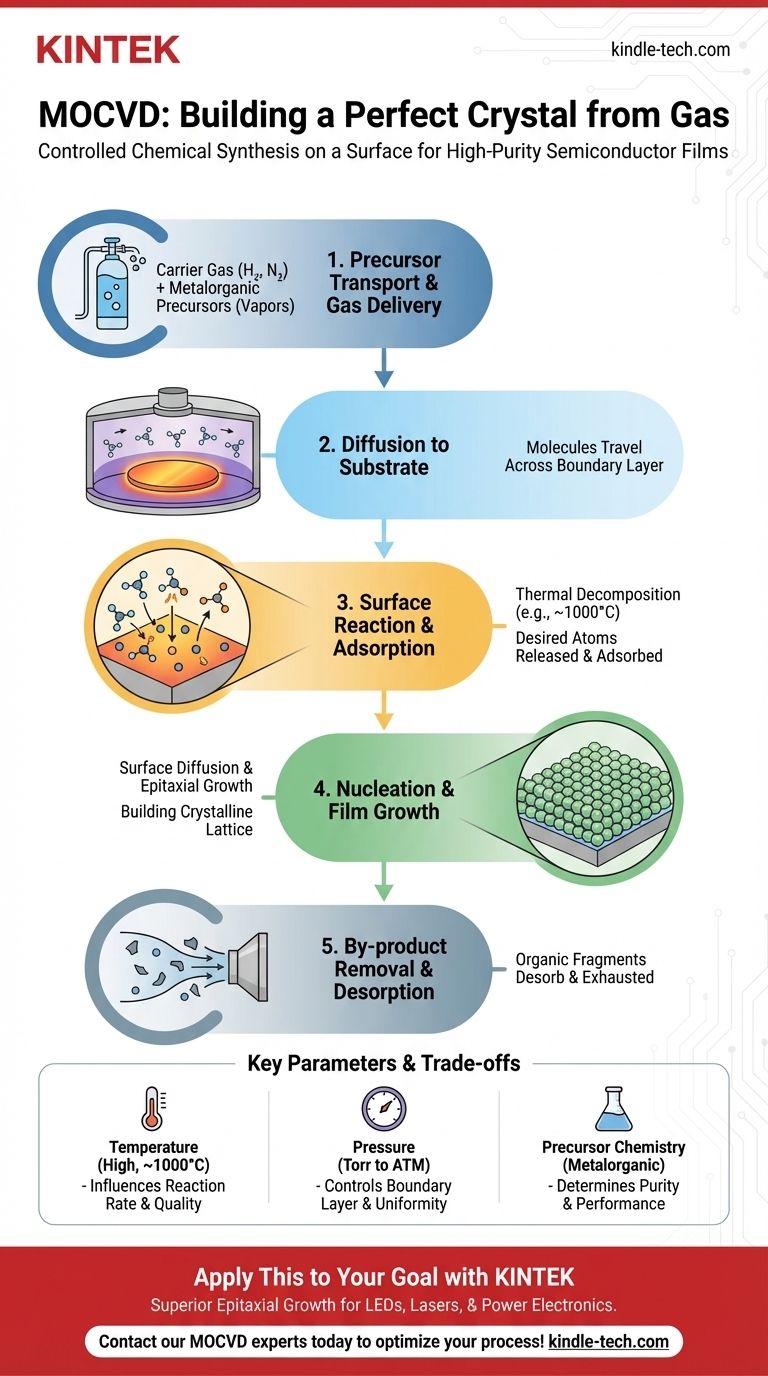

Guida Visiva
