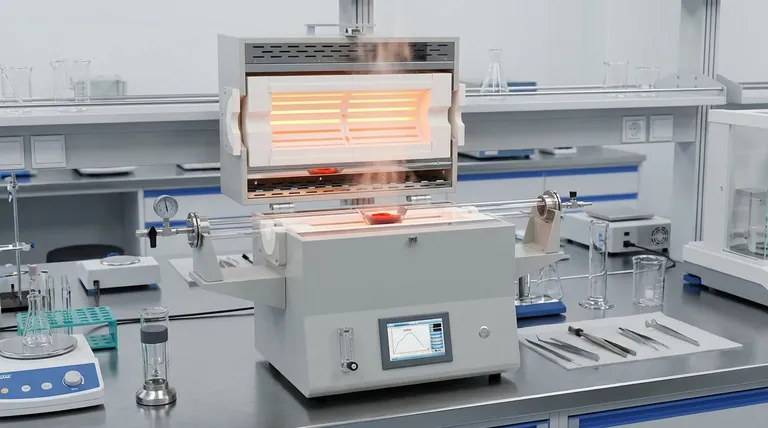

Come funziona l'elemento riscaldante? Padroneggiare il trasferimento di calore per le apparecchiature da laboratorio

In sostanza, un elemento riscaldante funziona convertendo l'energia elettrica in calore attraverso il principio della resistenza. Quando una corrente elettrica viene forzata attraverso un materiale che ne resiste al flusso, l'attrito risultante a livello atomico genera energia termica. Questo processo fondamentale, noto come riscaldamento Joule, è il meccanismo che consente a questi componenti di produrre calore in modo efficiente e controllabile.

Comprendere un elemento riscaldante va oltre il principio base della resistenza elettrica. Le sue vere prestazioni sono definite da come il suo design e la composizione del materiale lavorano insieme per trasferire efficientemente quel calore, sia direttamente tramite irraggiamento sia indirettamente tramite un materiale intermedio.

Come viene erogato il calore: due design principali

Il modo in cui è costruito un elemento riscaldante determina come trasferisce l'energia termica a un processo o ambiente target. I due metodi principali sono l'irraggiamento diretto e indiretto, ciascuno con caratteristiche distinte.

Irraggiamento diretto: Riscaldatori al quarzo

In un riscaldatore a infrarossi al quarzo, il filo resistivo a spirale è alloggiato all'interno o avvolto attorno a un tubo di quarzo.

Poiché il quarzo è altamente trasparente all'energia infrarossa, il calore generato dall'elemento passa direttamente attraverso il tubo verso il bersaglio. Ciò si traduce nell'emissione di energia infrarossa a lunghezza d'onda da corta a media.

Irraggiamento indiretto e convezione: Riscaldatori ceramici

Con i riscaldatori ceramici, l'elemento a filo a spirale è completamente incorporato in un corpo ceramico.

L'elemento riscalda prima la ceramica, che assorbe l'energia. La ceramica stessa diventa quindi la fonte di calore, re-irradiando l'energia al processo.

Questa energia re-irradiata è principalmente infrarossi a lunghezza d'onda più lunga. L'ampia e calda superficie della ceramica contribuisce anche al riscaldamento tramite convezione naturale.

Comprendere i compromessi

L'efficacia e l'idoneità di un elemento riscaldante dipendono interamente dalla sua composizione materiale e dall'ingegneria necessaria per supportarne il funzionamento.

Il materiale determina l'intervallo di temperatura

La scelta del materiale resistivo limita direttamente la temperatura massima di esercizio dell'elemento. Questo è un fattore critico per qualsiasi applicazione.

Ad esempio, il filo resistivo standard è generalmente adatto per temperature nell'intervallo 1000-1200°C. Per temperature più elevate fino a 1300°C, è richiesto un materiale come il carburo di silicio.

Il costo delle temperature più elevate

Di norma, i materiali in grado di resistere a temperature più elevate sono più costosi. La selezione deve bilanciare le prestazioni termiche richieste con il budget del progetto.

Gestione delle connessioni ad alta potenza

L'erogazione di corrente sufficiente a un elemento riscaldante ad alta potenza crea le proprie sfide termiche nei punti di connessione.

Per prevenire il surriscaldamento e il guasto, questi sistemi utilizzano spesso un passaggio raffreddato ad acqua. Questa connessione specializzata e sigillata consente il passaggio della corrente elettrica mentre un refrigerante non conduttivo dissipa il calore di scarto.

Fare la scelta giusta per il tuo obiettivo

I requisiti specifici della tua applicazione determineranno il miglior design e materiale dell'elemento riscaldante.

• Se il tuo obiettivo principale è il riscaldamento rapido e diretto: Un riscaldatore al quarzo è la scelta ideale, poiché la sua irradiazione diretta consente un rapido trasferimento di energia al bersaglio.
• Se il tuo obiettivo principale è il riscaldamento stabile e uniforme di un'area: Un riscaldatore ceramico fornisce calore ampio e uniforme tramite re-irradiazione e aggiunge il vantaggio del riscaldamento convettivo.
• Se il tuo obiettivo principale è raggiungere temperature molto elevate: La scelta è dettata dal materiale dell'elemento, richiedendo di abbinare una sostanza come il carburo di silicio alle tue specifiche esigenze di temperatura.

Comprendendo l'interazione tra materiale, design e trasferimento di calore, puoi selezionare e utilizzare l'elemento riscaldante corretto con precisione e fiducia.

Tabella riassuntiva:

Caratteristica	Riscaldatore al quarzo	Riscaldatore ceramico	Materiale per alte temperature (es. SiC)
Metodo di trasferimento del calore	Irraggiamento diretto	Irraggiamento indiretto e convezione	Irraggiamento (dipende dal materiale)
Lunghezza d'onda IR	Da corta a media	Lunga	Varia
Temperatura massima tipica	~1000-1200°C	~1000-1200°C	Fino a 1300°C+
Ideale per	Riscaldamento rapido e diretto	Riscaldamento stabile e uniforme dell'area	Applicazioni a temperature molto elevate
