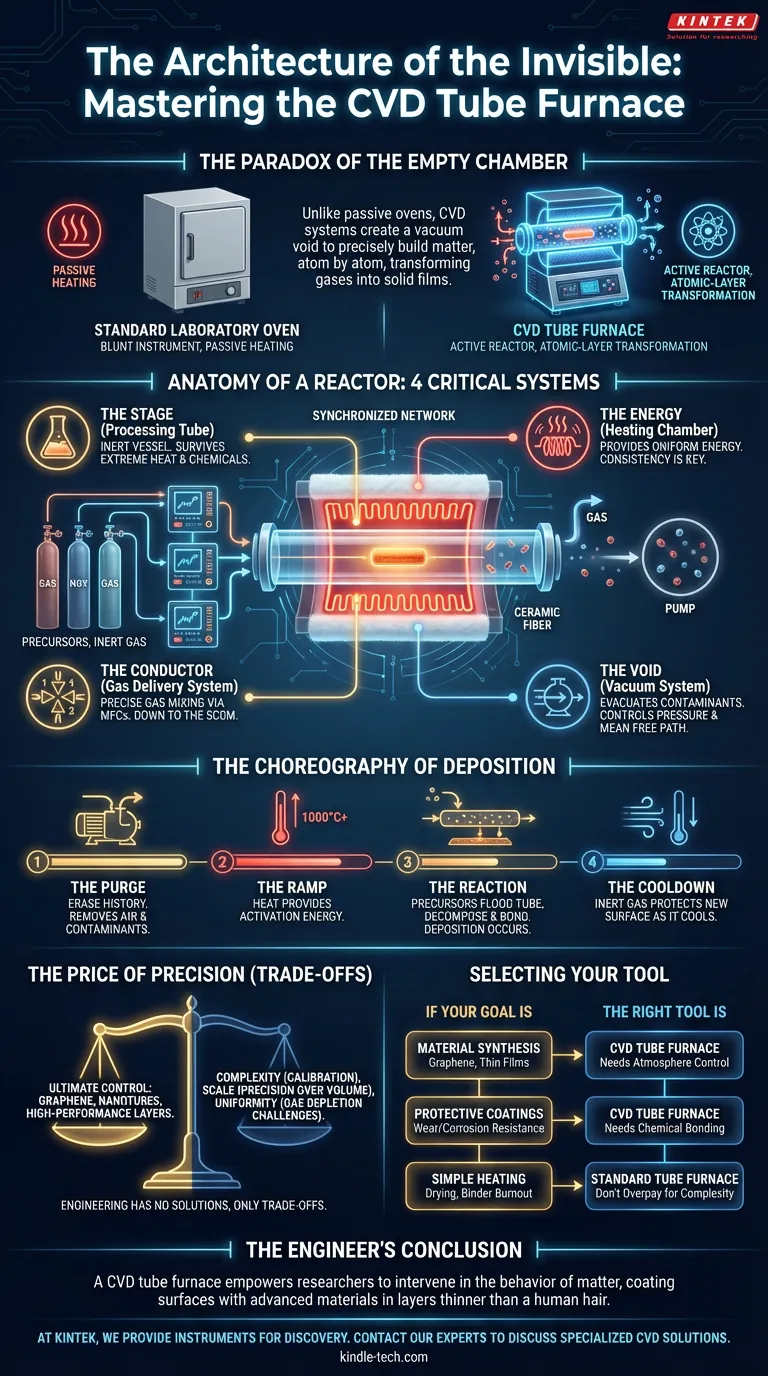

L'architettura Dell'invisibile: Padroneggiare Il Forno Tubolare Cvd

Il paradosso della camera vuota

C'è una netta differenza tra riscaldare qualcosa e trasformarlo.

Un forno da laboratorio standard è uno strumento grezzo. Applica calore a un campione, sperando in un cambiamento di stato o struttura. È passivo.

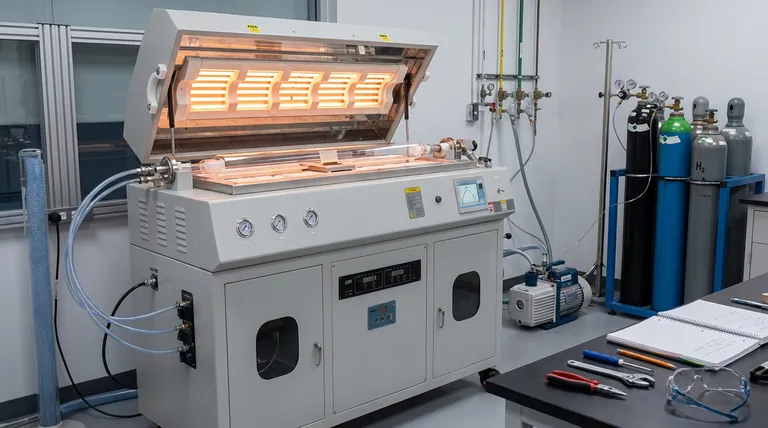

Un forno tubolare a deposizione chimica da vapore (CVD) è attivo. È una macchina costruita per orchestrare un paradosso: utilizza il vuoto per creare un vuoto, solo per riempirlo con i mattoni della materia.

Non si limita a riscaldare un campione. Crea un ecosistema meticolosamente controllato in cui i gas interagiscono, si decompongono e si depositano. In questo ambiente, l'invisibile diventa visibile. I gas si trasformano in film solidi, strato dopo strato atomico.

Per l'ingegnere, non si tratta solo di attrezzatura. È un reattore.

Anatomia di un Reattore

Per comprendere la capacità di un sistema CVD, devi smettere di vederlo come un forno. Devi vederlo come una rete sincronizzata di quattro sistemi critici.

Se uno fallisce, la fisica fallisce.

1. Il Palcoscenico (Il Tubo di Processo)

Al centro si trova il tubo. Solitamente realizzato in quarzo per temperature più basse o in allumina per calore estremo, questa è l'unica parte della macchina che tocca il tuo campione.

Deve essere chimicamente inerte. Deve sopravvivere agli shock termici. È il recipiente in cui avviene la reazione.

2. L'Energia (La Camera di Riscaldamento)

Attorno al tubo si trova l'elemento riscaldante, tipicamente isolato con fibra ceramica di allumina.

Il suo compito non è solo quello di scaldarsi. Il suo compito è fornire energia *uniforme*. Senza costanza termica, le reazioni chimiche variano attraverso il substrato, portando a guasti strutturali nel rivestimento.

3. Il Conduttore (Il Sistema di Erogazione dei Gas)

Questa è la caratteristica distintiva della CVD.

Utilizzando controllori di flusso di massa (MFC) — valvole digitali ad alta precisione — il sistema introduce gas precursori. Non indovina. Misura i flussi fino al centimetro cubo standard. Ciò consente la miscelazione precisa necessaria per innescare specifici comportamenti chimici.

4. Il Vuoto (Il Sistema di Vuoto)

Prima di poter costruire, devi sgomberare il sito.

La pompa per il vuoto evacua il tubo. Rimuove ossigeno, vapore acqueo e contaminanti ambientali. Controllando la pressione, il sistema detta il cammino libero medio delle molecole di gas, influenzando la purezza e la qualità del film finale.

La Coreografia della Deposizione

Il processo di deposizione chimica da vapore è una sequenza di eventi in cui il tempismo è tutto.

Il Purge Per prima cosa, cancelliamo la storia. Il substrato viene posto nel tubo e la pompa per il vuoto rimuove l'aria ambiente. Una singola molecola vagante di ossigeno può rovinare uno strato di semiconduttore. L'ambiente deve essere incontaminato.

La Rampa La temperatura sale, superando spesso i 1.000°C. Questo calore fornisce l'energia di attivazione necessaria per la reazione chimica.

La Reazione Gli MFC si aprono. I gas precursori inondano il tubo. Colpendo la zona riscaldata, si decompongono. Gli atomi non fluttuano semplicemente; si legano alla superficie del substrato. Questa è deposizione. È lenta, deliberata e invisibile all'occhio nudo.

Il Raffreddamento Una volta che il film raggiunge lo spessore desiderato, i gas reattivi cessano. Un gas inerte (come l'argon) viene immesso per proteggere la nuova superficie mentre si raffredda.

Il Prezzo della Precisione

In ingegneria, non ci sono soluzioni, solo compromessi.

Il forno tubolare CVD offre il massimo controllo sulla sintesi dei materiali. Consente la creazione di grafene, nanotubi di carbonio e strati semiconduttori ad alte prestazioni.

Ma questo controllo ha un costo:

Complessità: Non si tratta di un dispositivo "plug and play". Richiede la calibrazione dei livelli di vuoto, dei flussi di gas e dei gradienti termici.
Scala: Questi sistemi privilegiano la precisione rispetto al volume. Sono progettati per R&S di alto valore, piccoli lotti o rivestimenti specializzati, non per la produzione di massa senza un'ingegneria di scalabilità significativa.
Uniformità: La fisica del flusso di gas implica che si verifica un esaurimento man mano che il gas viaggia lungo il tubo. Ottenere una perfetta uniformità su un substrato lungo richiede la padronanza dei parametri di processo.

Selezione del Tuo Strumento

La decisione di investire in un sistema CVD dipende dal tuo obiettivo.

Se il tuo obiettivo è...	Lo strumento giusto è...
Sintesi di Materiali (Grafene, Film Sottili)	Forno Tubolare CVD. Hai bisogno del controllo dell'atmosfera.
Rivestimenti Protettivi (Resistenza all'usura/corrosione)	Forno Tubolare CVD. Hai bisogno del legame chimico.
Riscaldamento Semplice (Essiccazione, Rimozione Leganti)	Forno Tubolare Standard. Non pagare per complessi sistemi di gas che non utilizzerai.

Conclusione dell'Ingegnere

Un forno tubolare CVD ti consente di intervenire nel comportamento della materia. Permette ai ricercatori di rivestire superfici con materiali più duri dell'acciaio o più conduttivi del rame, il tutto all'interno di uno strato più sottile di un capello umano.

È complesso, sì. Ma per coloro che spingono i confini della scienza dei materiali, è essenziale.
