La deposizione fisica di vapore con fascio di elettroni (EBPVD) è una tecnica specializzata all'interno della più ampia categoria della deposizione fisica di vapore (PVD).
Questo metodo prevede l'uso di un fascio di elettroni per vaporizzare un materiale, in genere in un ambiente ad alto vuoto, che poi deposita un sottile strato di materiale su un substrato.
Il processo è caratterizzato da un'elevata velocità di deposizione e dalla capacità di depositare materiali a temperature relativamente basse del substrato, che lo rendono adatto a un'ampia gamma di applicazioni, tra cui i semiconduttori, il settore aerospaziale e l'ottica.
7 punti chiave da conoscere sul metodo di deposizione fisica da vapore con fascio di elettroni

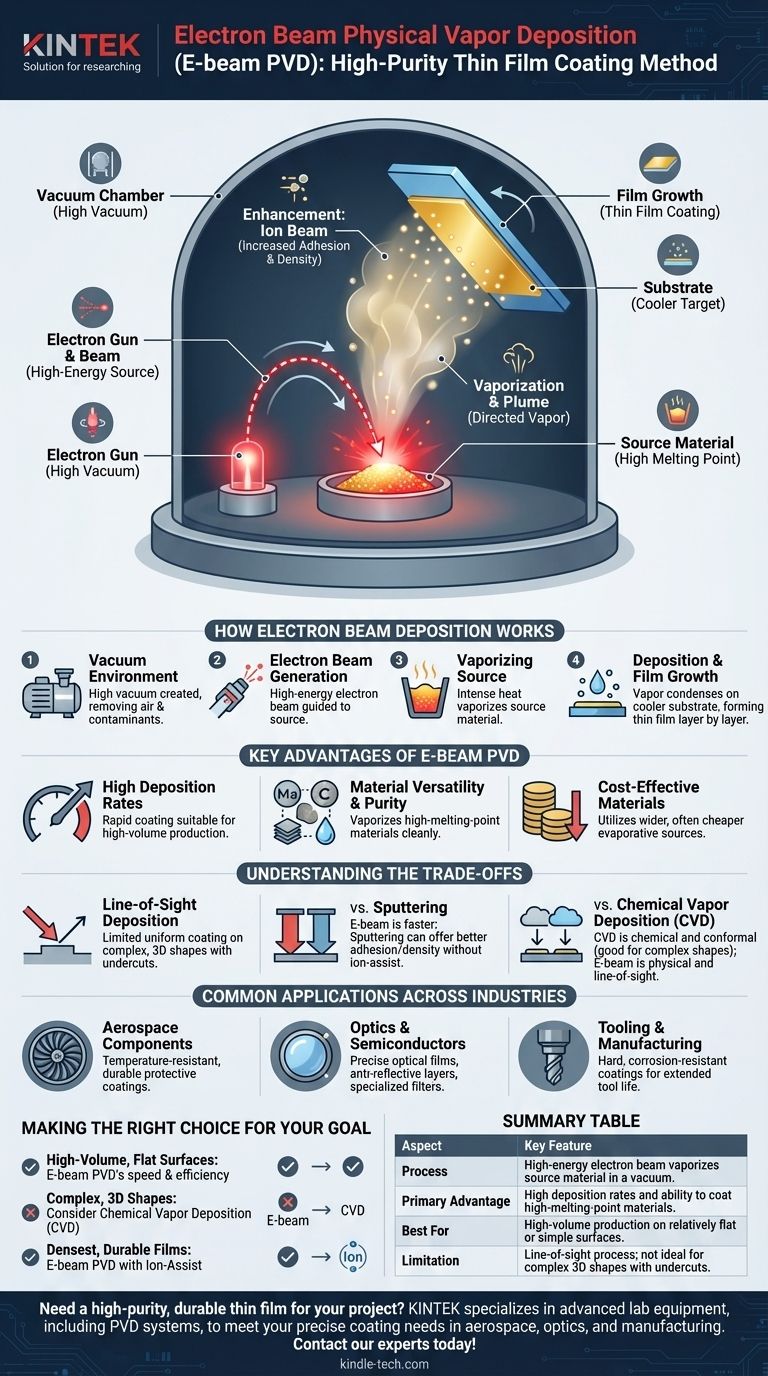

1. Meccanismo dell'EBPVD
Nell'EBPVD, un fascio di elettroni ad alta energia viene generato da un filamento di tungsteno e diretto verso un materiale target (anodo) in condizioni di alto vuoto.
L'intensa energia del fascio di elettroni provoca la vaporizzazione del materiale target, trasformandolo da solido in fase gassosa.
Gli atomi vaporizzati si condensano quindi su tutte le superfici all'interno della linea di vista della camera a vuoto, formando uno strato sottile e uniforme.
Questo processo consente un controllo preciso dello spessore e della composizione dello strato depositato.
2. Alti tassi di deposizione
L'EBPVD può raggiungere velocità di deposizione che vanno da 0,1 a 100 μm/min, un valore significativamente superiore a quello di molti altri metodi PVD.
Questa efficienza è fondamentale per le applicazioni industriali in cui la produttività è un fattore critico.
3. Basse temperature del substrato
A differenza della deposizione chimica da vapore (CVD), che richiede temperature elevate, l'EBPVD può operare a temperature più basse, riducendo il rischio di danni termici al substrato e consentendo la deposizione di materiali sensibili alla temperatura.
4. Efficienza di utilizzo del materiale
La direttività del fascio di elettroni e l'ambiente controllato della camera da vuoto garantiscono un elevato utilizzo del materiale, riducendo al minimo gli scarti e i costi.
5. Applicazioni e miglioramenti
L'EBPVD è ampiamente utilizzato nelle industrie per modificare le proprietà superficiali dei materiali, ad esempio per migliorarne la resistenza meccanica, le proprietà ottiche o la conducibilità elettrica.
Ad esempio, nell'industria dei semiconduttori, viene utilizzata per depositare film sottili che sono essenziali per la funzionalità dei dispositivi.
Nell'ottica, aiuta a creare rivestimenti che migliorano la riflettività o la trasmissività.
I miglioramenti al processo EBPVD di base includono l'uso di fasci di ioni per assistere la deposizione.
Questa deposizione assistita da ioni (IAD) può migliorare l'adesione e la densità dello strato depositato, portando a rivestimenti più robusti e meno soggetti a stress.
6. Confronto con altri metodi PVD
Sebbene anche altri metodi PVD, come lo sputtering, depositino film sottili, l'EBPVD si distingue per la sua capacità di gestire alte temperature di evaporazione e per le elevate velocità di deposizione.
Lo sputtering prevede il bombardamento di un bersaglio con ioni energetici per espellere il materiale, il che può essere meno efficiente e più lento rispetto alla vaporizzazione diretta ottenuta dai fasci di elettroni nell'EBPVD.
7. Versatilità ed efficienza
In sintesi, la deposizione fisica da vapore a fascio di elettroni è un metodo versatile ed efficiente per depositare film sottili con proprietà controllate, adatto a un'ampia gamma di applicazioni industriali in cui sono essenziali precisione e alta produttività.
