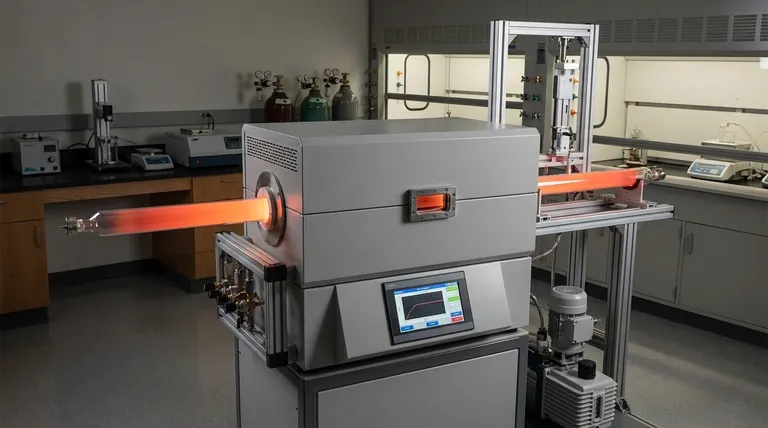

In sostanza, un forno tubolare CVD è un'apparecchiatura di laboratorio altamente specializzata che combina una camera di riscaldamento ad alta temperatura con un sistema di erogazione dei gas e del vuoto di precisione. Il suo nome completo è forno tubolare a Deposizione Chimica da Vapore, e il suo scopo non è semplicemente riscaldare un campione, ma creare un ambiente meticolosamente controllato. In questo ambiente, gas reattivi vengono introdotti nel tubo riscaldato, dove si decompongono e depositano un film solido sottile e di elevata purezza su un materiale bersaglio, noto come substrato.
Un forno tubolare CVD non serve solo per riscaldare; è un sistema di reazione completo. Il suo scopo principale è consentire la creazione di materiali e rivestimenti avanzati controllando una reazione chimica in cui i gas si trasformano in uno strato solido su una superficie.
Scomposizione del Forno CVD: Componenti Chiave
Per capire cosa fa un forno CVD, devi prima comprenderne le parti costituenti. È un sistema integrato in cui ogni componente svolge un ruolo critico nel processo di deposizione.
Corpo del Forno e Camera di Riscaldamento
La base del sistema è un forno tubolare. Questo è costituito da una camera di riscaldamento, tipicamente isolata con fibra ceramica di allumina, che ospita gli elementi riscaldanti. Questo assemblaggio è progettato per raggiungere temperature molto elevate e uniformi, avvolgendo un tubo di processo centrale.
Il Tubo di Processo
Questo tubo, spesso realizzato in quarzo (per temperature più basse) o allumina (per temperature più alte), è il cuore del reattore. Deve essere chimicamente inerte e in grado di resistere a calore estremo. Il substrato che si desidera rivestire viene posizionato all'interno di questo tubo.
Il Sistema di Erogazione dei Gas
Questo è ciò che definisce veramente un sistema CVD. Utilizza Controllori di Flusso Massico (MFC), che sono valvole digitali di alta precisione che controllano l'esatto tasso di flusso di più gas. Ciò consente la miscelazione precisa dei gas precursori necessari per la reazione chimica.
Il Sistema di Controllo del Vuoto e della Pressione
Una pompa del vuoto viene utilizzata per evacuare prima il tubo di processo da tutta l'aria e i contaminanti, creando un ambiente ultra-pulito. Durante il processo, il sistema controlla attivamente la pressione, che è una variabile critica per influenzare la qualità e le caratteristiche del film depositato.
Come Funziona la Deposizione Chimica da Vapore in Pratica
La sinergia di questi componenti consente un processo preciso e multi-stadio per creare nuovi materiali strato dopo strato.
Fase 1: Preparazione e Spurgatura
Un substrato viene posizionato con cura all'interno del tubo di processo. Il sistema viene quindi sigillato e la pompa del vuoto spurgisce il tubo dall'aria ambiente, in particolare ossigeno e vapore acqueo, che potrebbero interferire con la reazione.
Fase 2: Riscaldamento e Introduzione dei Gas
Il forno aumenta la temperatura fino al valore target di reazione, che può essere di diverse centinaia o addirittura oltre mille gradi Celsius. Una volta stabile, gli MFC iniziano a introdurre una miscela precisa e pre-programmata di gas precursori nel tubo.
Fase 3: Reazione e Deposizione
L'alta temperatura fornisce l'energia necessaria per far reagire o decomporre i gas precursori. Mentre ciò accade, gli atomi del materiale desiderato vengono "depositati" sulla superficie del substrato, costruendo lentamente un film sottile e uniforme.
Fase 4: Raffreddamento e Rimozione
Dopo aver raggiunto lo spessore del film desiderato, il flusso di gas viene interrotto e il forno inizia a raffreddarsi. Ciò viene spesso fatto sotto il flusso di un gas inerte come argon o azoto per prevenire l'ossidazione. Una volta raggiunta una temperatura sicura, il substrato rivestito viene rimosso.
Comprendere i Compromessi e i Limiti
Sebbene potente, un forno tubolare CVD è uno strumento specializzato con considerazioni specifiche. Non è una soluzione universale per la lavorazione termica.
Controllo vs. Scala
I forni CVD da laboratorio offrono un controllo senza pari sul processo di deposizione, rendendoli ideali per la ricerca e lo sviluppo. Tuttavia, sono tipicamente progettati per piccoli campioni e non sono adatti per la produzione su larga scala e ad alto volume senza un'ingegneria significativa.
Complessità e Costo
L'integrazione di un sistema di vuoto, una gestione dei gas di alta precisione e controlli digitali avanzati rende un forno CVD significativamente più complesso e costoso di un semplice forno per trattamento termico o ricottura.
Sfide di Uniformità
Ottenere uno spessore e una composizione del rivestimento perfettamente uniformi su tutta la superficie di un substrato può essere difficile. Dipende fortemente dalla dinamica del flusso dei gas, dai gradienti di temperatura lungo il tubo e dall'esaurimento dei gas precursori durante il loro percorso.
Fare la Scelta Giusta per il Tuo Obiettivo
La selezione dell'attrezzatura giusta dipende interamente dal tuo obiettivo.
- Se il tuo obiettivo principale è la ricerca e lo sviluppo di materiali: Un forno tubolare CVD è lo strumento ideale per sintetizzare nuovi film sottili, testare nuovi gas precursori o fabbricare strati semiconduttori.
- Se il tuo obiettivo principale è applicare rivestimenti protettivi o funzionali: Questo forno è essenziale per creare superfici dure, resistenti all'usura o alla corrosione su componenti piccoli e di alto valore.
- Se il tuo obiettivo principale è il semplice trattamento termico o la ricottura: Un forno tubolare standard senza i complessi sistemi di erogazione dei gas e del vuoto è una soluzione molto più economica e semplice.
In definitiva, un forno tubolare CVD ti permette di ingegnerizzare materiali a livello atomico, molecola per molecola.
Tabella Riassuntiva:
| Componente | Funzione Chiave |
|---|---|
| Corpo del Forno | Fornisce temperature elevate e uniformi per la reazione. |
| Tubo di Processo | Ospita il substrato; realizzato in quarzo o allumina. |
| Sistema di Erogazione dei Gas | Controlla con precisione il flusso dei gas precursori reattivi. |
| Sistema del Vuoto | Rimuove i contaminanti e controlla la pressione per la purezza. |
