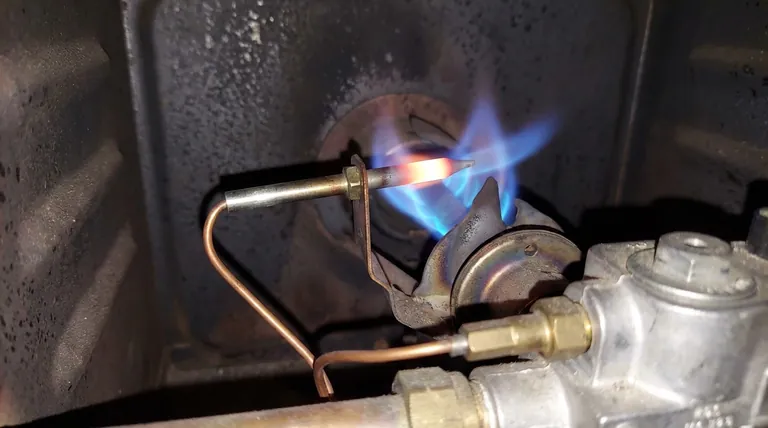

In sostanza, una termocoppia è un dispositivo di sicurezza critico utilizzato nelle fornaci con fiamma pilota permanente. Il suo unico scopo è verificare che la fiamma pilota sia attiva prima di consentire al gas di fluire ai bruciatori principali. Se la fiamma pilota si spegne, la termocoppia segnala immediatamente alla valvola del gas di chiudersi, prevenendo un pericoloso e potenzialmente esplosivo accumulo di gas naturale incombusto.
La termocoppia non è solo un sensore; è un interruttore di sicurezza autoalimentato. Converte il calore della fiamma pilota direttamente in una minuscola corrente elettrica, che è l'unica cosa che tiene aperta la valvola del gas. Nessun calore significa nessuna corrente, e la valvola si chiude.
Come funziona una termocoppia: la scienza della sicurezza
Il funzionamento di una termocoppia si basa su un principio scientifico semplice ma brillante. Non richiede alimentazione esterna dal sistema elettrico della tua casa per svolgere la sua vitale funzione di sicurezza.
Il principio di funzionamento
Una termocoppia è costituita da due diversi tipi di fili metallici uniti a un'estremità. Questa giunzione è posizionata direttamente nella fiamma pilota. Quando riscaldata, questa giunzione di metalli dissimili genera una piccolissima, misurabile tensione continua, un fenomeno noto come effetto Seebeck.
Il ruolo del segnale elettrico
Questa piccola corrente elettrica (tipicamente 20-30 millivolt) viaggia lungo il cavo della termocoppia fino alla valvola principale del gas. All'interno della valvola, la corrente energizza un piccolo elettromagnete (solenoide) che tiene aperta una valvola di sicurezza a molla.
Pensala come un guardiano magnetico. Finché la termocoppia è calda e genera tensione, il magnete è abbastanza forte da tenere aperto il "cancello" contro la pressione di una molla che sta cercando di chiuderlo.
La sequenza di spegnimento di sicurezza
Se la fiamma pilota si spegne per qualsiasi motivo, sia una corrente d'aria o un'interruzione nell'erogazione del gas, la punta della termocoppia inizia a raffreddarsi rapidamente. Man mano che si raffredda, la tensione che produce scende immediatamente a zero.
Senza tensione, l'elettromagnete si diseccita istantaneamente. La forza meccanica della molla prende il sopravvento e chiude la valvola di sicurezza, interrompendo il flusso di gas. Questo è un meccanismo a prova di guasto; richiede una prova costante (calore) per consentire il flusso di gas.
Identificare una termocoppia difettosa
Poiché le termocoppie sono soggette a cicli di calore costanti e intensi, sono un comune punto di guasto nelle fornaci più vecchie. I sintomi sono di solito molto distinti.
Il sintomo principale
Il segno più comune di una termocoppia difettosa è una fiamma pilota che si spegne non appena si rilascia la manopola di controllo o il pulsante di reset. Puoi accendere la fiamma pilota, ma la fiamma si estingue nel momento in cui la lasci andare.
Questo accade perché la termocoppia difettosa non produce più abbastanza tensione per energizzare l'elettromagnete e tenere aperta la valvola del gas da sola.
Indizi dall'ispezione visiva
Ispeziona visivamente la punta della termocoppia che si trova nella fiamma pilota. Se è coperta da fuliggine pesante, gravemente corrosa, o visibilmente bruciata o erosa, probabilmente necessita di sostituzione. Una punta sporca non può rilevare il calore in modo efficace, e una danneggiata non può generare la tensione richiesta.
È sempre la termocoppia?
Ricorda che una fiamma pilota debole, tremolante o gialla potrebbe non essere abbastanza calda da riscaldare correttamente la termocoppia. Prima di sostituire la termocoppia, assicurati che la fiamma pilota stessa sia una fiamma blu stabile e forte che avvolga completamente la parte superiore di 1/2 pollice della punta della termocoppia. Un orifizio pilota sporco può causare una fiamma debole.
Comprendere le alternative nelle fornaci moderne
La termocoppia è un segno distintivo della tecnologia delle fornaci più vecchie con fiamma pilota permanente. I moderni sistemi di riscaldamento si sono evoluti per utilizzare metodi più efficienti e sofisticati di rilevamento della fiamma.
Il passaggio dalle fiamme pilota permanenti
La maggior parte delle fornaci prodotte negli ultimi due decenni non ha una fiamma pilota accesa 24 ore su 24, 7 giorni su 7. Invece, utilizzano sistemi di accensione elettronica, come un accenditore a superficie calda (HSI) o un accenditore a scintilla, che si attivano solo quando c'è una richiesta di calore.
L'equivalente moderno: il sensore di fiamma
In questi sistemi moderni, il compito di confermare la presenza di una fiamma è svolto da un sensore di fiamma (o asta di rettifica della fiamma). Si tratta di una semplice asta metallica posizionata nel percorso della fiamma del bruciatore principale.
Invece di generare la propria tensione dal calore, la scheda di controllo della fornace invia una bassa tensione CA al sensore di fiamma. Le proprietà di una fiamma "rettificano" questa corrente CA in un minuscolo segnale CC, che viene letto dalla scheda di controllo. Se la scheda non rileva questo specifico segnale CC entro pochi secondi dall'apertura della valvola del gas, conclude che il gas non si è acceso e chiude immediatamente la valvola.
Fare la diagnosi giusta
Comprendere la differenza tra questi componenti è fondamentale per risolvere correttamente i problemi della tua fornace.
- Se la tua fiamma pilota non rimane accesa: la tua termocoppia è il colpevole più probabile ed è un componente comune ed economico da sostituire.
- Se la tua fornace fa clic ma non si accende: probabilmente hai un sistema moderno e il problema potrebbe essere l'accenditore o il sensore di fiamma, non una termocoppia.
- Se non sei sicuro o senti odore di gas: la tua prima priorità è la sicurezza. Non tentare una diagnosi; lascia immediatamente l'area e contatta un professionista HVAC qualificato o la tua azienda del gas.
Agendo come un semplice guardiano alimentato dal calore, la termocoppia fornisce uno strato fondamentale di sicurezza per il tuo sistema di riscaldamento.
Tabella riassuntiva:
| Funzione | Caratteristica chiave | Sintomo comune di guasto |
|---|---|---|
| Verifica che la fiamma pilota sia accesa | Autoalimentata (effetto Seebeck) | La fiamma pilota non rimane accesa |
| Tiene aperta la valvola del gas | Genera una piccola corrente elettrica | La fiamma pilota si spegne quando si rilascia la manopola |
| Previene l'accumulo di gas | Design a prova di guasto (nessun calore = nessun gas) | Corrosione visibile o fuliggine sulla punta |
