L'architettura della precisione termica
Nel mondo della scienza dei materiali, la gravità è spesso trattata come un fastidio. È la forza che rende pesanti le strutture, fa incurvare i macchinari e impone limiti rigorosi su come costruiamo.
La maggior parte delle attrezzature di laboratorio è progettata per resistere alla gravità. Tuttavia, esiste una categoria specifica di lavorazione termica in cui gli ingegneri hanno smesso di combattere questa forza fondamentale e hanno deciso di collaborare con essa.

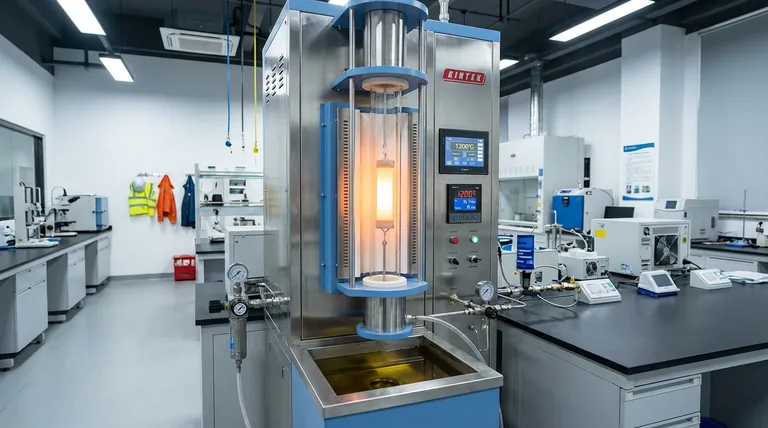

Entra in gioco il forno a tubo verticale.
Mentre il forno orizzontale rimane il cavallo di battaglia della ricottura generale, la configurazione verticale non è semplicemente una scelta di progettazione alternativa. È una soluzione specifica a una serie di problemi fisici che si verificano quando il calore elevato incontra materia delicata.
La fisica dell'orientamento
Quando si riscalda un materiale a 1200°C o più, la sua integrità strutturale cambia. Diventa malleabile.
In un normale forno orizzontale, un lungo tondino ceramico o un campione metallico è tenuto ad entrambe le estremità. Man mano che la temperatura aumenta, la gravità tira verso il basso il centro non supportato. Il campione si incurva. La geometria è compromessa.
Il forno a tubo verticale risolve questo problema cambiando l'asse dello stress.
Sospendendo il campione verticalmente, la gravità agisce uniformemente lungo la lunghezza del materiale. Non c'è momento flettente. La forza che un tempo deformava il campione ora aiuta a mantenerne la rettilineità.
La sinfonia della sospensione
L'orientamento verticale offre più di un semplice supporto strutturale. Cambia il modo in cui il campione interagisce con l'atmosfera all'interno del tubo.
In una configurazione orizzontale, le polveri si trovano in un cumulo statico. Il gas scorre sopra di esse, reagendo principalmente con lo strato superiore. Per ottenere un rivestimento uniforme, è necessario agitare meccanicamente il crogiolo, il che è goffo e incoerente.
Il forno verticale cambia completamente la dinamica:
- Fluidizzazione: Introducendo il flusso di gas dal basso, il forno verticale può sollevare le particelle contro la gravità.
- Uniformità: La polvere diventa un "letto fluidizzato", dove ogni singola particella è sospesa ed esposta al calore e al gas reattivo da tutti i lati.
- Risultato: Questo è fondamentale per processi come la deposizione chimica da vapore (CVD) su materiali porosi o polveri.
La velocità della caduta
C'è un aspetto psicologico nell'ingegneria: il desiderio di controllo contro la necessità di velocità.
Nei processi di tempra, in cui un materiale deve essere raffreddato istantaneamente per bloccare una specifica microstruttura, la velocità è tutto.
In un sistema orizzontale, spostare un campione dalla "zona calda" alla "zona fredda" comporta un'estrazione meccanica. Richiede secondi. Nella scienza dei materiali, i secondi sono un'eternità.
Il forno verticale utilizza il meccanismo di trasporto più affidabile dell'universo: la caduta libera.
Il campione è sospeso nella zona calda. Al termine del ciclo, la sospensione viene rilasciata. Il campione cade istantaneamente in un mezzo di tempra (olio o acqua) posizionato direttamente sotto. Il tempo di transizione è praticamente nullo.
I compromessi ingegneristici
Se i forni verticali sono così efficaci, perché non sono la norma?
Ogni scelta di progettazione comporta un costo. Come osserverebbe Morgan Housel riguardo alla finanza, niente è gratis; il costo è solo nascosto. Il "costo" del forno verticale è la complessità e l'altezza.
- Altezza libera: Richiedono un notevole spazio verticale.
- Caricamento: Non è possibile semplicemente far scorrere un campione; è necessario sospenderlo utilizzando maschere o cestelli speciali.
- Costo: L'ingegneria necessaria per stabilizzare una zona termica verticale è spesso più complessa di una semplice scatola orizzontale.
Scegliere lo strumento giusto
La decisione tra verticale e orizzontale non riguarda quale macchina sia "migliore". Si tratta di comprendere i vincoli specifici del proprio esperimento.
Utilizza la seguente euristica per determinare se hai bisogno di un'architettura verticale:
| Se il tuo processo coinvolge... | La configurazione ideale è... | Perché? |
|---|---|---|
| Ricottura standard | Orizzontale | Conveniente e più facile da caricare per solidi stabili. |
| CVD di polveri | Verticale | Consente la sospensione delle particelle (letto fluidizzato). |
| Campioni lunghi e sottili | Verticale | Previene deformazioni o cedimenti ad alte temperature. |
| Tempra rapida | Verticale | Utilizza la gravità per il trasferimento istantaneo ai mezzi di raffreddamento. |
| Simmetria del flusso | Verticale | La simmetria cilindrica corrisponde alle correnti di convezione naturali. |
Precisione attraverso la partnership
In KINTEK, comprendiamo che un forno non è solo una scatola riscaldante. È un ambiente controllato progettato per manipolare le proprietà fondamentali della materia.
Sia che tu richieda la neutralità gravitazionale di un sistema verticale o l'utilità diretta di uno orizzontale, l'attrezzatura deve corrispondere all'intento del ricercatore. Forniamo i controller PID avanzati, i tubi in quarzo ad alta purezza e l'ingegneria termica necessaria per far sì che queste scelte diano i loro frutti.
Non lasciare che le limitazioni delle attrezzature dettino i tuoi risultati. Allinea i tuoi strumenti con le leggi della fisica.

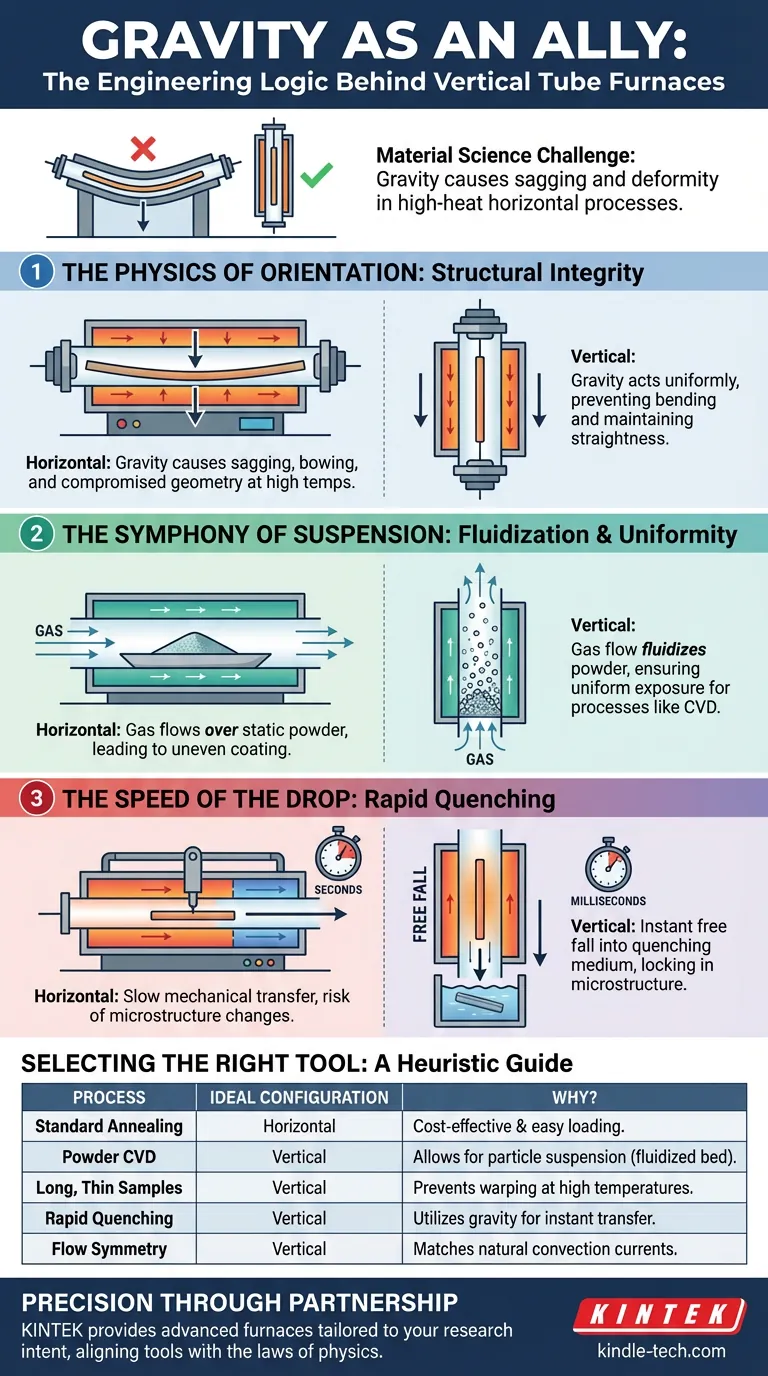

Guida Visiva
