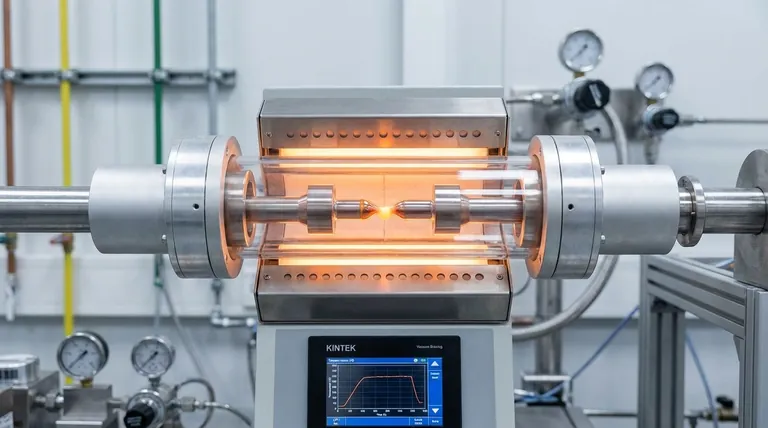

In sintesi, un forno di brasatura sottovuoto utilizza un ambiente sottovuoto di elevata purezza e un controllo termico preciso per unire i materiali. Funziona pompando tutti i gas reattivi da una camera sigillata, riscaldando i componenti e un metallo d'apporto a una temperatura specifica in cui il riempitivo si scioglie e fluisce nella giunzione, quindi raffreddando l'assemblaggio in modo controllato per creare un legame forte, pulito e senza flussante.
Il principio fondamentale non riguarda solo il riscaldamento delle parti, ma la creazione di un ambiente chimicamente inerte. Rimuovendo ossigeno e altri contaminanti, il forno consente alla lega di brasatura di bagnare e legarsi perfettamente con i materiali di base, raggiungendo un livello di integrità della giunzione impossibile in un'atmosfera normale.
Il Principio Fondamentale: Combinare Vuoto e Calore
L'intero processo è una sequenza attentamente orchestrata, progettata per gestire l'atmosfera, la temperatura e le interazioni dei materiali a livello molecolare.
Creazione dell'Ambiente Sottovuoto
Un forno sottovuoto rimuove prima l'aria e l'umidità dalla sua camera sigillata. Questo è tipicamente un processo a due stadi che coinvolge una pompa meccanica di "sgrossatura" per rimuovere la maggior parte dell'aria, seguita da una pompa per alto vuoto (come una pompa a diffusione o turbomolecolare) per raggiungere lo stato di bassa pressione richiesto.
L'obiettivo primario è eliminare ossigeno e altri gas reattivi. Ciò impedisce la formazione di ossidi sulla superficie delle parti e del metallo d'apporto per brasatura, che altrimenti inibirebbero un'adeguata adesione.
Riscaldamento e Mantenimento Precisi
Una volta che il livello di vuoto è stabile, il sistema di riscaldamento eleva la temperatura del carico di lavoro. Gli elementi riscaldanti, spesso realizzati in grafite o molibdeno, sono disposti all'interno di una "zona calda" per garantire un'elevata uniformità di temperatura.
La temperatura viene elevata al di sopra del punto di fusione del metallo d'apporto per brasatura ma mantenuta in sicurezza al di sotto del punto di fusione dei componenti da unire. Le parti vengono mantenute a questa temperatura di brasatura, una fase nota come "mantenimento" (soaking), per garantire che l'intero assemblaggio raggiunga una temperatura stabile e uniforme.
L'Azione di Brasatura e Bagnatura
Nell'ambiente sottovuoto pulito e ad alta temperatura, il metallo d'apporto si scioglie e viene attratto nello stretto interstizio tra i componenti tramite azione capillare. Poiché le superfici sono prive di ossidi, il metallo d'apporto fuso può "bagnare" efficacemente le superfici, creando un legame metallurgico continuo e forte.
È interessante notare che le alte temperature e il vuoto possono anche aiutare a pulire le parti, causando la dissociazione di alcuni ossidi superficiali, un processo noto come brasatura sottovuoto attiva.
Raffreddamento Controllato
Una volta completata la brasatura, l'assemblaggio deve essere raffreddato con cura. Un raffreddamento troppo rapido può indurre stress termici, mentre un raffreddamento troppo lento in un vuoto insufficiente può consentire la riossidazione.
Il raffreddamento può essere eseguito semplicemente lasciando che il forno si raffreddi naturalmente sotto vuoto. Per cicli più rapidi, il forno può essere riempito con un gas inerte ad alta purezza come argon o azoto, che viene poi fatto circolare da una ventola per rimuovere il calore più rapidamente.
Perché il Vuoto è l'Ambiente Ideale per la Brasatura
L'uso del vuoto non è solo un'alternativa; offre vantaggi distinti che sono fondamentali per le applicazioni ad alte prestazioni.
Eliminazione dell'Ossidazione e della Contaminazione
Questo è il vantaggio più importante. Rimuovendo l'ossigeno, il processo elimina la necessità di flussanti chimici corrosivi richiesti nella brasatura in atmosfera. Il prodotto finale è eccezionalmente pulito, senza necessità di pulizia post-brasatura.
Integrità e Resistenza Superiori della Giunzione
Il vuoto estrae attivamente i gas intrappolati dai metalli di base mentre vengono riscaldati, un fenomeno chiamato degassamento. Ciò porta a giunzioni più pure e dense con meno vuoti o inclusioni, con conseguente massima resistenza ed ermeticità.
Controllo e Ripetibilità del Processo Ineguagliabili
I moderni forni sottovuoto offrono un sofisticato controllo computerizzato su ogni variabile di processo. Le velocità di riscaldamento, i tempi di mantenimento e i profili di raffreddamento possono essere programmati ed eseguiti con perfetta precisione, garantendo che ogni ciclo sia identico. Questo livello di ripetibilità è essenziale per settori come l'aerospaziale e i dispositivi medici, che operano secondo standard rigorosi come il NADCAP.
Comprendere i Compromessi e i Fattori Critici
Sebbene potente, la tecnologia di brasatura sottovuoto presenta una propria serie di considerazioni.
Pulizia Inadeguata delle Parti
La brasatura sottovuoto non sostituisce una corretta pulizia. Il processo è intollerante ai contaminanti superficiali come oli, grasso o sporco. Le parti devono essere pulite meticolosamente prima di essere caricate nel forno affinché il processo abbia successo.
Scelta del Livello di Vuoto Corretto
Il livello di vuoto deve essere adeguato ai materiali da lavorare. Mentre un alto vuoto previene l'ossidazione, un vuoto eccessivamente alto può causare la vaporizzazione di alcuni elementi (come zinco, magnesio o cadmio) dai metalli di base o dalla lega di brasatura, alterandone la composizione.
Importanza dell'Integrità del Sistema
L'intero sistema, dalle guarnizioni della camera alle linee di raffreddamento ad acqua che proteggono il corpo del forno, deve essere mantenuto in modo impeccabile. Una piccola perdita può compromettere il vuoto, rovinare il carico di lavoro e potenzialmente danneggiare i componenti interni del forno.
Applicare Questo al Tuo Obiettivo
La tua scelta di utilizzare la brasatura sottovuoto dipende interamente dai requisiti della tua applicazione.
- Se il tuo obiettivo principale sono componenti aerospaziali, medici o di ricerca: Le giunzioni ultra-pulite, senza flussante e altamente ripetibili create dalla brasatura sottovuoto sono spesso l'unico modo per soddisfare rigorose specifiche di qualità e prestazioni.
- Se il tuo obiettivo principale è unire metalli reattivi come il titanio o metalli refrattari: Un forno sottovuoto è essenziale, poiché questi materiali formeranno istantaneamente ossidi fragili in presenza anche di tracce di ossigeno a temperature di brasatura.
- Se il tuo obiettivo principale è ottenere la massima resistenza e purezza della giunzione: La brasatura sottovuoto fornisce un ambiente impareggiabile per creare legami densi e privi di vuoti che sono spesso resistenti quanto i materiali di base stessi.
In definitiva, la comprensione di questi principi ti consente di sfruttare la brasatura sottovuoto per creare giunzioni della massima purezza, resistenza e affidabilità possibili.
Tabella riassuntiva:
| Principio Chiave | Funzione | Beneficio |
|---|---|---|
| Ambiente Sottovuoto | Rimuove ossigeno e gas reattivi dalla camera | Previene l'ossidazione, elimina la necessità di flussante |
| Riscaldamento Preciso | Riscalda le parti al di sopra del punto di fusione del metallo d'apporto ma al di sotto del punto di fusione del metallo di base | Garantisce una temperatura uniforme per un'adeguata adesione |
| Azione Capillare | Il metallo d'apporto fuso fluisce negli stretti interstizi tra i componenti | Crea un legame metallurgico continuo e privo di vuoti |
| Raffreddamento Controllato | Raffredda l'assemblaggio sotto vuoto o in atmosfera di gas inerte | Previene lo stress termico e la riossidazione |
