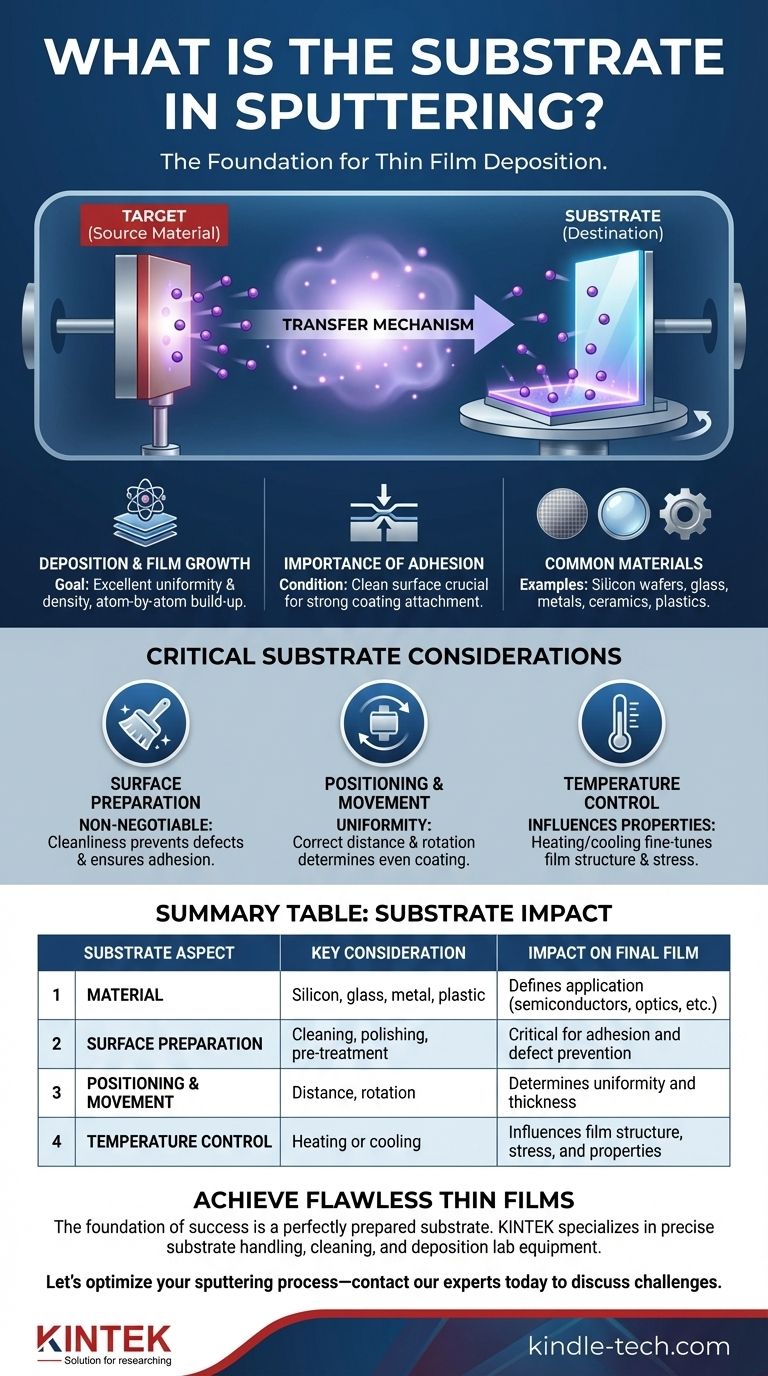

Nello sputtering, il substrato è la superficie o l'oggetto su cui viene depositato un film sottile di materiale.Svolge un ruolo fondamentale nel determinare il successo del processo di sputtering, poiché le sue proprietà influenzano la scelta del gas di sputtering, i parametri del processo e i materiali di destinazione.I substrati possono variare notevolmente, tra cui wafer di semiconduttori, celle solari, componenti ottici e altro ancora.Il materiale da depositare (il target) può essere costituito da elementi metallici, leghe o ceramiche, a seconda delle caratteristiche del rivestimento desiderato.Il peso atomico del substrato, le proprietà superficiali e l'applicazione prevista sono fattori chiave per adattare il processo di sputtering al fine di ottenere risultati ottimali.

Punti chiave spiegati:

1. Definizione di substrato nello sputtering:

   • Il substrato è la superficie o l'oggetto su cui viene depositato il materiale spruzzato per formare un film sottile.
   • Serve come base per il rivestimento e determina le proprietà finali dello strato depositato.

2. Tipi di substrati:

   • I substrati possono includere un'ampia gamma di materiali e oggetti, quali:
     • wafer di semiconduttori
     • Celle solari
     • Componenti ottici
     • Metalli, ceramiche e altre superfici ingegnerizzate.
   • La scelta del substrato dipende dall'applicazione, come l'elettronica, l'ottica o i rivestimenti per utensili.

3. Ruolo delle proprietà del substrato:

   • Le proprietà del substrato, tra cui il peso atomico, la rugosità superficiale e la conducibilità termica, influenzano il processo di sputtering.
   • Ad esempio:
     • Un wafer di semiconduttore può richiedere un controllo preciso dei parametri di deposizione per garantire film sottili uniformi.
     • I componenti ottici possono richiedere rivestimenti specifici per migliorare la riflettività o la trasparenza.

4. Interazione con i parametri di sputtering:

   • Le caratteristiche del substrato dettano la scelta del gas di sputtering, della fonte di alimentazione (CC, RF, ecc.) e di altri parametri di processo.
   • Ad esempio, i substrati più pesanti possono richiedere un'energia di sputtering più elevata per ottenere un'adesione e una qualità del film adeguate.

5. Materiali di destinazione e compatibilità dei substrati:

   • Il materiale del target (ad esempio, oro, argento, rame o ceramica) deve essere compatibile con il substrato per garantire un'adesione e prestazioni adeguate.
   • I target metallici sono comunemente utilizzati per i rivestimenti conduttivi, mentre i target ceramici sono utilizzati per gli strati induriti o protettivi.

6. Applicazioni dei substrati nello sputtering:

   • I substrati sono utilizzati in diversi settori, tra cui:
     • Elettronica:Per depositare strati conduttivi o isolanti su wafer di semiconduttori.
     • Ottica:Per creare rivestimenti riflettenti o antiriflesso su lenti e specchi.
     • Energia:Per il rivestimento delle celle solari per migliorarne l'efficienza.
     • Utensili:Per l'applicazione di rivestimenti resistenti all'usura sugli utensili da taglio.

7. Importanza della preparazione del substrato:

   • Una corretta pulizia e preparazione della superficie del substrato sono fondamentali per garantire una buona adesione e uniformità del film depositato.
   • Contaminanti o superfici irregolari possono causare difetti nel rivestimento.

8. Rivestimenti multistrato:

   • I substrati possono essere rivestiti con più strati di materiali diversi per ottenere proprietà specifiche, come una maggiore durata, conduttività o prestazioni ottiche.

Comprendendo il ruolo del substrato nello sputtering, è possibile ottimizzare il processo per ottenere film sottili di alta qualità su misura per applicazioni specifiche.L'interazione tra le proprietà del substrato, i materiali target e i parametri di sputtering è essenziale per il successo della deposizione.

Tabella riassuntiva:

Aspetto	Dettagli
Definizione	Superficie o oggetto su cui vengono depositati i film sottili.
Tipi di substrati	Wafer di semiconduttori, celle solari, componenti ottici, metalli, ceramica.
Proprietà chiave	Peso atomico, rugosità superficiale, conduttività termica.
Parametri di sputtering	Scelta del gas, della fonte di energia e dei livelli di energia.
Materiali di destinazione	Metalli (oro, argento), leghe, ceramica.
Applicazioni	Elettronica, ottica, energia, utensili.
Preparazione	La pulizia e la preparazione della superficie garantiscono l'adesione e l'uniformità.
