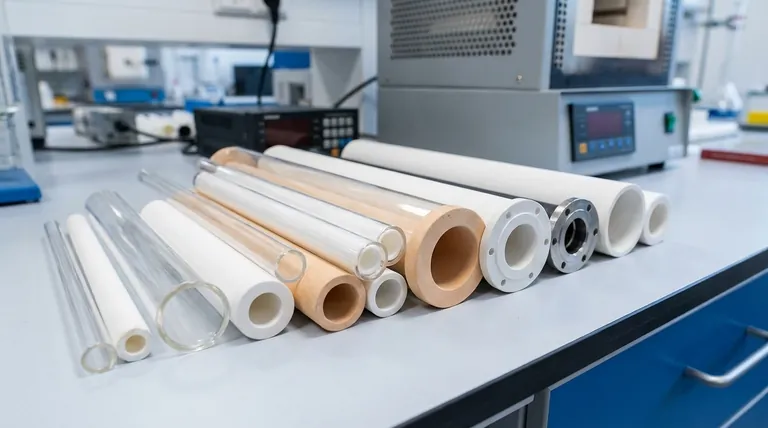

Qual è il diametro di un tubo per forno? Scegliere la dimensione giusta per la tua applicazione

Per essere precisi, non esiste un unico diametro standard per un tubo da forno. Al contrario, sono disponibili in una gamma di dimensioni per adattarsi a diverse applicazioni scientifiche e industriali. Sebbene un intervallo comune per i forni a tubo su scala di laboratorio sia compreso tra 25 mm (circa 1 pollice) e 100 mm (circa 4 pollici), il diametro specifico viene sempre scelto in base ai requisiti del processo.

La scelta del diametro corretto del tubo per forno non riguarda la ricerca di una dimensione standard, ma l'adeguamento della capacità e delle proprietà del materiale del tubo al campione, alla temperatura e ai requisiti atmosferici specifici.

Fattori chiave che determinano il diametro del tubo

La selezione di un tubo per forno è una decisione critica basata sui parametri del tuo esperimento o processo. Il diametro è una funzione di diversi fattori interdipendenti.

Volume del campione e del crogiolo

La considerazione più immediata è la dimensione fisica del campione e del suo contenitore. Il diametro interno del tubo deve essere sufficientemente grande da consentire l'inserimento e la rimozione agevoli di un crogiolo o di una barchetta portacampioni.

Come regola generale, il diametro esterno del crogiolo non dovrebbe superare i due terzi del diametro interno del tubo del forno. Ciò garantisce un adeguato spazio libero e promuove un riscaldamento uniforme.

Uniformità termica richiesta

Il diametro del tubo influisce direttamente sull'uniformità della temperatura attraverso il campione.

I tubi di diametro più piccolo generalmente offrono una zona riscaldata più uniforme. La maggiore vicinanza degli elementi riscaldanti all'asse centrale assicura che il campione riceva un calore radiante più costante da tutti i lati.

Materiale del tubo e limiti di temperatura

Il materiale del tubo, più comunemente quarzo, allumina (corindone) o mullite, influenza le opzioni di diametro disponibili, specialmente per le applicazioni ad alta temperatura.

I tubi in quarzo di grande diametro, ad esempio, possono essere più suscettibili agli shock termici e possono avere temperature operative massime inferiori rispetto alle loro controparti più piccole o ai tubi realizzati con ceramiche più robuste come l'allumina.

Atmosfera e flusso di gas

Se il tuo processo prevede un'atmosfera controllata o un gas in flusso, il diametro del tubo gioca un ruolo nell'efficienza.

Un tubo più stretto comporta una maggiore velocità lineare del gas a una data portata, il che può essere vantaggioso per spurgare l'atmosfera o per processi in cui la cinetica di reazione dipende dall'esposizione al gas.

Comprendere i compromessi: diametro piccolo rispetto a diametro grande

La scelta tra un tubo di diametro più piccolo o più grande comporta una chiara serie di compromessi ingegneristici e di processo. Comprendere questi aspetti è fondamentale per prendere una decisione informata.

Vantaggi di un diametro più piccolo (< 60 mm)

I tubi di diametro più piccolo forniscono tipicamente un migliore controllo del processo. Si riscaldano e si raffreddano più velocemente, offrono una migliore uniformità della temperatura e utilizzano i gas di processo in modo più efficiente. Sono spesso la scelta preferita per la ricerca, la sintesi di materiali e le applicazioni ad alta purezza.

Vantaggi di un diametro più grande (> 60 mm)

Il vantaggio principale di un diametro maggiore è la produttività (throughput). Consente la lavorazione di campioni singoli più grandi o l'uso di barchette più grandi che possono contenere una maggiore quantità di materiale, rendendolo ideale per la produzione su scala pilota o per la lavorazione a lotti.

L'impatto su costo e durata

I tubi di diametro maggiore, in particolare quelli realizzati in quarzo ad alta purezza, sono significativamente più costosi e fragili rispetto ai tubi più piccoli. Il rischio di rottura durante la manipolazione o a causa di stress termico aumenta con le dimensioni, aumentando il costo totale di proprietà.

Come selezionare il diametro giusto per il tuo lavoro

Basa la tua decisione sull'obiettivo principale della tua applicazione.

• Se la tua attenzione principale è il controllo termico preciso e l'alta purezza: Opta per il tubo di diametro più piccolo che alloggia comodamente il tuo crogiolo campione per garantire la massima uniformità della temperatura e un controllo atmosferico efficiente.
• Se la tua attenzione principale è massimizzare la produttività del campione: Seleziona un tubo di diametro maggiore che consenta barchette portacampioni più grandi, ma verifica attentamente che il suo materiale e le specifiche di temperatura soddisfino le esigenze del tuo processo.
• Se lavori con vincoli di budget o hai bisogno di manipolazioni frequenti: Un tubo di diametro medio (ad esempio, 40-60 mm) offre spesso un buon equilibrio tra capacità, durata ed efficacia in termini di costi.

In definitiva, il diametro giusto è quello che meglio serve i tuoi specifici obiettivi sperimentali e operativi.

Tabella riassuntiva:

Fattore	Diametro piccolo (< 60 mm)	Diametro grande (> 60 mm)
Vantaggio principale	Controllo termico ed efficienza superiori	Maggiore produttività del campione
Ideale per	Ricerca, sintesi, processi ad alta purezza	Produzione su scala pilota, lavorazione a lotti
Costo e durata	Più economico, meno fragile	Più costoso, rischio maggiore di rottura
