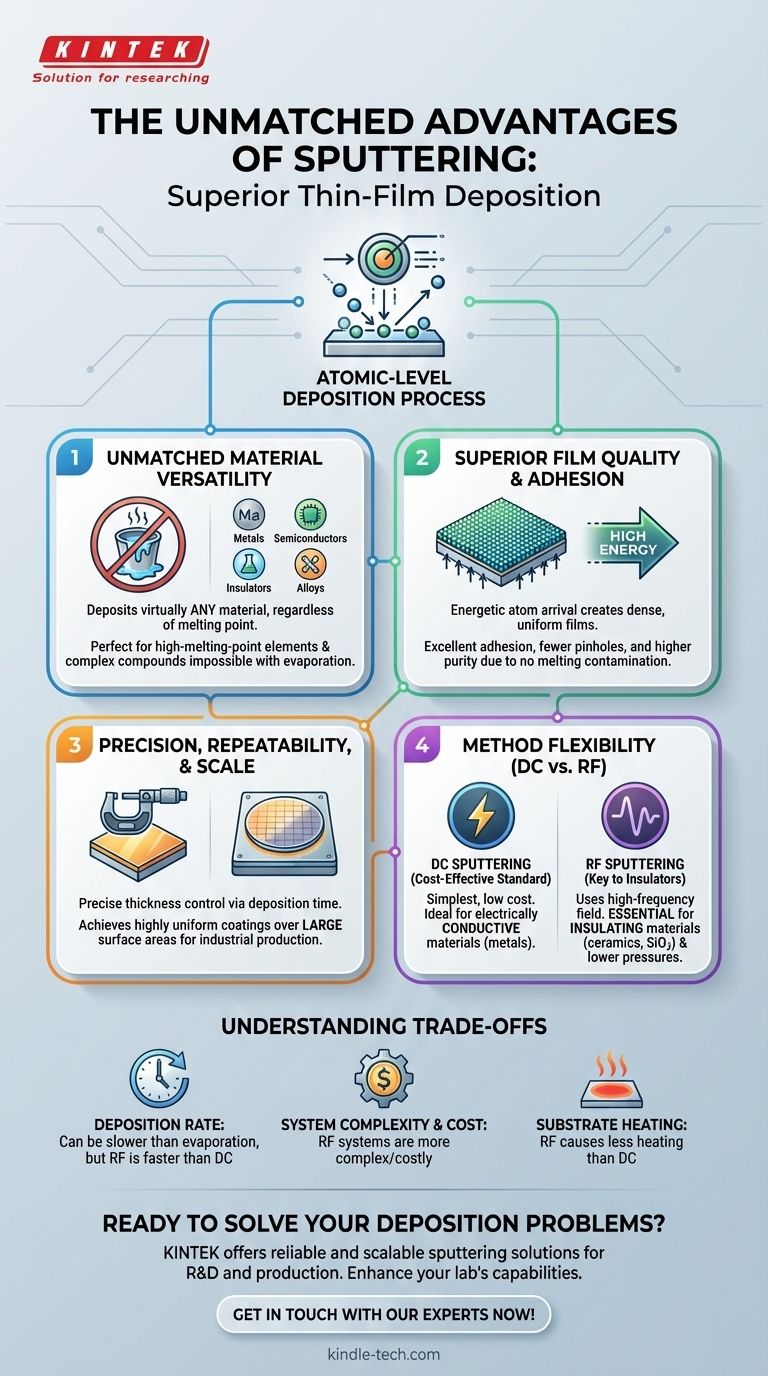

Lo sputtering è una tecnica di deposizione di film sottili versatile e ampiamente utilizzata, che presenta numerosi vantaggi. Consente la deposizione di un'ampia gamma di materiali, compresi quelli con elevati punti di fusione e bassa pressione di vapore, e produce film con eccellente adesione, uniformità e purezza. Il processo è altamente controllabile e consente di regolare con precisione le proprietà e lo spessore del film. Inoltre, lo sputtering è adatto a diversi substrati, opera a temperature ridotte e può raggiungere tassi di deposizione elevati senza compromettere la qualità del film. Inoltre, non richiede manutenzione ed è compatibile con le applicazioni ad altissimo vuoto, rendendolo ideale per le applicazioni industriali e di ricerca avanzate.

Punti chiave spiegati:

1. Versatilità nella deposizione di materiali:

   • Lo sputtering può depositare virtualmente qualsiasi materiale, compresi metalli, semiconduttori, isolanti, composti e miscele. Ciò lo rende adatto a un'ampia gamma di applicazioni, dall'elettronica all'ottica.
   • È particolarmente vantaggioso per i materiali con elevato punto di fusione e bassa pressione di vapore, difficili da depositare con altri metodi come l'evaporazione.
   • Esempio: Materiali come il tungsteno e la ceramica, che hanno un elevato punto di fusione, possono essere facilmente sottoposti a sputtering.

2. Eccellente adesione del film:

   • Gli atomi polverizzati hanno un'elevata energia cinetica, che ne aumenta l'adesione al substrato. Ciò si traduce in legami più forti e nella formazione di uno strato di diffusione all'interfaccia.
   • Una migliore adesione è fondamentale per le applicazioni che richiedono durata meccanica e stabilità a lungo termine.
   • Esempio: I film sputtered hanno meno probabilità di staccarsi o delaminare rispetto ai film evaporati.

3. Elevata purezza e densità del film:

   • Il processo di sputtering evita la contaminazione da parte delle fonti di evaporazione, consentendo di ottenere film con elevata purezza e densità.
   • I film sputterati presentano un minor numero di fori e difetti, il che li rende ideali per le applicazioni che richiedono rivestimenti di alta qualità.
   • Esempio: I film sputtered sono spesso utilizzati nella produzione di semiconduttori grazie alla loro elevata purezza.

4. Controllo preciso dello spessore e dell'uniformità della pellicola:

   • Lo spessore del film può essere controllato con precisione regolando la corrente di destinazione, garantendo riproducibilità e uniformità su ampie aree.
   • Questo livello di controllo è essenziale per applicazioni come i rivestimenti ottici e la microelettronica.
   • Esempio: Lo sputtering viene utilizzato per creare rivestimenti antiriflesso uniformi su lenti e display.

5. Capacità di depositare materiali complessi:

   • Lo sputtering può depositare elementi, leghe e composti, compresi materiali reattivi, incorporando nel processo gas reattivi.
   • Ciò consente di creare film su misura con proprietà specifiche, come la durezza, la conduttività o le caratteristiche ottiche.
   • Esempio: Lo sputtering reattivo viene utilizzato per depositare nitruro di titanio (TiN) per rivestimenti resistenti all'usura.

6. Deposizione a bassa temperatura:

   • Lo sputtering può essere eseguito a temperature ridotte, rendendolo adatto a substrati sensibili alla temperatura come la plastica e i materiali organici.
   • Ciò ne amplia l'applicabilità a settori quali l'elettronica flessibile e i dispositivi biomedici.
   • Esempio: Lo sputtering viene utilizzato per depositare film sottili su substrati polimerici per display flessibili.

7. Precisione a livello molecolare:

   • Il processo consente un controllo preciso a livello molecolare, permettendo la creazione di interfacce incontaminate e la regolazione delle proprietà del film.
   • Questo è fondamentale per le applicazioni avanzate nelle nanotecnologie e nella scienza dei materiali.
   • Esempio: Lo sputtering viene utilizzato per fabbricare strutture multistrato nei dispositivi quantistici.

8. Alta velocità di deposizione e scalabilità:

   • Lo sputtering offre elevate velocità di deposizione senza limitazioni di spessore, rendendolo adatto alla produzione su scala industriale.
   • Il processo può essere scalato per rivestire in modo uniforme grandi aree, a vantaggio di applicazioni come i pannelli solari e i vetri architettonici.
   • Esempio: Lo sputtering viene utilizzato per depositare ossidi conduttivi trasparenti (TCO) su grandi pannelli di vetro.

9. Senza manutenzione e compatibile con il vuoto:

   • I sistemi di sputtering non richiedono manutenzione e sono compatibili con gli ambienti ad altissimo vuoto, garantendo un funzionamento pulito e affidabile.
   • Ciò è particolarmente importante per le applicazioni nel settore aerospaziale, nei semiconduttori e nei laboratori di ricerca.
   • Esempio: Lo sputtering è utilizzato nella fabbricazione di celle solari a film sottile in ambienti sotto vuoto.

10. Morfologia di superficie migliorata:

    • Lo sputtering produce film di qualità morfologica superiore, con rugosità ridotta e granulometria controllata.
    • Ciò è vantaggioso per le applicazioni in cui la levigatezza della superficie e la stechiometria sono fondamentali.
    • Esempio: Lo sputtering viene utilizzato per creare rivestimenti lisci e di alta qualità per i componenti ottici.

11. Sollecitazioni residue ridotte:

    • Il processo di deposizione a bassa o media temperatura riduce al minimo le tensioni residue sul substrato, preservandone l'integrità strutturale.
    • Ciò è vantaggioso per i substrati delicati o per le applicazioni che richiedono stabilità meccanica.
    • Esempio: Lo sputtering viene utilizzato per depositare film sottili su wafer di silicio senza indurre difetti legati alle sollecitazioni.

12. Pulizia e deposizione in situ:

    • I sistemi di sputtering possono pulire i substrati e depositare i rivestimenti nella stessa camera a vuoto, migliorando l'efficienza e la qualità dei film.
    • Questo riduce la contaminazione e garantisce una migliore adesione.
    • Esempio: La pulizia in situ viene utilizzata nella produzione di supporti di memorizzazione magnetica per migliorare le prestazioni.

In sintesi, lo sputtering offre una combinazione unica di versatilità, precisione e qualità, che lo rende una scelta privilegiata per un'ampia gamma di applicazioni industriali e di ricerca. La sua capacità di depositare materiali complessi, di controllare le proprietà del film e di operare in condizioni diverse ne garantisce la continua rilevanza nella produzione avanzata e nello sviluppo tecnologico.

Tabella riassuntiva:

Vantaggio	Vantaggi principali
Versatilità nella deposizione di materiali	Deposita metalli, semiconduttori, isolanti e composti ad alto punto di fusione.
Eccellente adesione del film	I forti legami e gli strati di diffusione garantiscono durata e stabilità.
Elevata purezza e densità del film	Film privi di contaminazione e con meno difetti, ideali per la produzione di semiconduttori.
Controllo preciso dello spessore	La corrente di destinazione regolabile assicura uno spessore uniforme e riproducibile del film.
Deposizione a bassa temperatura	Adatto a substrati sensibili alla temperatura, come plastica e materiali organici.
Alti tassi di deposizione	Scalabile per la produzione industriale senza limitazioni di spessore.
Funzionamento senza manutenzione	Compatibile con ambienti ad altissimo vuoto per prestazioni pulite e affidabili.
