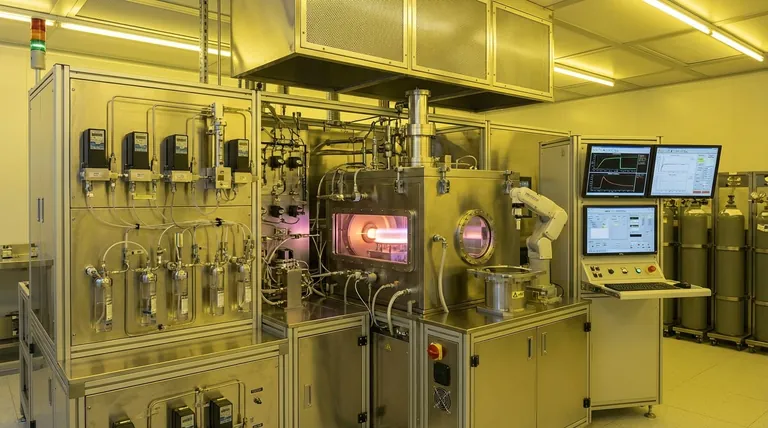

In termini più semplici, un sistema MOCVD è una macchina altamente sofisticata progettata per far crescere strati cristallini ultra-sottili e perfettamente ordinati di materiale su un substrato. Il suo nome completo, Metal-Organic Chemical Vapor Deposition (MOCVD), descrive il suo processo di utilizzo di composti metallo-organici in forma gassosa per depositare atomi con estrema precisione. Questa tecnologia è lo strumento di produzione fondamentale per i moderni LED, i componenti RF ad alta frequenza e l'optoelettronica avanzata.
Il vero scopo di un sistema MOCVD non è solo depositare materiale, ma ottenere la crescita epitassiale, una struttura cristallina perfettamente ordinata che imita il substrato sottostante. Ciò si ottiene facendo reagire gas precursori volatili in un ambiente altamente controllato, rendendo la MOCVD una pietra angolare della fabbricazione di semiconduttori ad alte prestazioni.
Come la MOCVD raggiunge la precisione a livello atomico
La magia della MOCVD risiede nella sua capacità di controllare con precisione una reazione chimica sulla superficie di un wafer. L'intero processo è una sequenza attentamente coreografata progettata per costruire materiali un atomo alla volta.
Il Principio Fondamentale: Deposizione Chimica da Vapore
Nel suo cuore, il processo prevede l'iniezione di quantità precisamente misurate di gas puri, noti come precursori, in una camera di reazione. Questi precursori sono speciali composti "metallo-organici", che contengono gli atomi metallici desiderati (come gallio o indio) attaccati a molecole organiche.
Fornitura dei Precursori
Il sistema utilizza un bubbler per trasformare le fonti metallo-organiche liquide in gas. Un gas di trasporto (come idrogeno o azoto) viene fatto gorgogliare attraverso la fonte liquida, raccogliendo una concentrazione prevedibile del vapore del materiale sorgente.
Questa miscela di gas viaggia quindi attraverso una rete di tubi e valvole, gestita da controllori di flusso di massa che assicurano che la quantità esatta desiderata raggiunga la camera di reazione.
La Camera di Reazione: Dove Avviene la Crescita
All'interno della camera, un substrato wafer è posizionato su una piattaforma riscaldata. Quando i gas precursori fluiscono su questa superficie calda, subiscono una reazione chimica e si decompongono.
Questa reazione libera gli atomi metallici, che quindi si depositano sulla superficie del wafer. Le molecole organiche residue e gli altri sottoprodotti vengono trasportati via dal flusso di gas ed espulsi dalla camera.
Il Risultato: Crescita Epitassiale
Poiché questo processo è così lento e controllato, gli atomi depositati si dispongono per seguire la struttura cristallina del wafer sottostante. Questo è chiamato crescita epitassiale.
Il risultato è un film cristallino eccezionalmente puro e privo di difetti. Questa struttura perfetta è ciò che conferisce al dispositivo semiconduttore finale le sue alte prestazioni. Il processo è talvolta chiamato Epitassia in Fase Vapore Metallo-Organica (MOVPE) per enfatizzare questo risultato.
Decostruire il Sistema MOCVD
Uno strumento MOCVD moderno è una complessa integrazione di diversi sottosistemi critici, tutti operanti all'unisono per mantenere il controllo sul processo di crescita.
Sistema di Alimentazione delle Fonti e dei Gas
Questo è il sistema di bubbler, linee del gas e controllori di flusso di massa (MFC) che immagazzinano, vaporizzano e trasportano i gas precursori. La sua funzione più importante è fornire un flusso stabile, riproducibile e preciso di reagenti alla camera.
Camera di Reazione e Sistema di Riscaldamento
Questo è il nucleo della macchina dove il wafer viene lavorato. La camera è progettata per un flusso di gas uniforme e una distribuzione della temperatura su tutto il wafer, essenziale per far crescere strati di materiale coerenti. Il controllo preciso della temperatura è non negoziabile.
Sistemi di Controllo e Automazione
L'intero processo di crescita, o "ricetta", è gestito da un computer. Questo sistema controlla ogni variabile: flussi di gas, commutazione delle valvole, rampe di temperatura, pressione e temporizzazione, con precisione al millisecondo, garantendo che il processo sia ripetibile da un ciclo all'altro.
Gestione della Sicurezza e dello Scarico
I precursori MOCVD sono spesso tossici, infiammabili e piroforici (si incendiano a contatto con l'aria). Un robusto sistema di sicurezza e allarme è quindi fondamentale. Inoltre, un sistema di trattamento dei gas di coda depura il gas di scarico per neutralizzare i sottoprodotti pericolosi prima che vengano rilasciati.
Comprendere i Compromessi Critici
Sebbene potente, la MOCVD è una tecnologia specializzata con compromessi intrinseci che la rendono adatta ad applicazioni specifiche.
Complessità vs. Capacità
I sistemi MOCVD sono estremamente complessi e costosi. La necessità di una gestione di gas di elevata purezza, un controllo preciso della temperatura e della pressione e ampi sistemi di sicurezza si traduce in elevati costi di capitale e manutenzione. Questa complessità, tuttavia, è precisamente ciò che consente la crescita di materiali unici e ad alte prestazioni che altri metodi non possono produrre.
Produttività vs. Qualità
Ottenere strati epitassiali perfetti è un processo lento e meticoloso. I tassi di crescita sono spesso misurati in nanometri al minuto. Pertanto, la MOCVD non è una tecnologia ad alta produttività; è ottimizzata per la massima qualità del materiale, non per il volume puro.
Vincoli di Materiale e Sicurezza
Il processo si basa su una specifica classe di precursori metallo-organici volatili e spesso pericolosi. Questa realtà vincola i tipi di materiali che possono essere coltivati e impone rigorosi protocolli di struttura e sicurezza che aumentano l'onere operativo.
Applicazioni Chiave e Perché Viene Scelta la MOCVD
Comprendere le capacità della MOCVD aiuta a chiarire perché è lo strumento indispensabile per applicazioni specifiche ed esigenti.
- Se il tuo obiettivo principale è l'illuminazione ad alta efficienza (LED): La MOCVD è essenziale per far crescere le complesse strutture a strati semiconduttori III-V (come il Nitruro di Gallio, o GaN) che emettono luce in modo efficiente.
- Se il tuo obiettivo principale è l'elettronica ad alta frequenza (RF): La MOCVD fornisce i materiali privi di difetti e di elevata purezza necessari per i transistor negli amplificatori di potenza utilizzati nei sistemi 5G e radar.
- Se il tuo obiettivo principale è l'optoelettronica (laser, fotorilevatori): Il controllo preciso dello spessore e della composizione degli strati da parte della MOCVD è fondamentale per la fabbricazione delle strutture multistrato che generano e rilevano la luce.
In definitiva, un sistema MOCVD è uno strumento di costruzione su scala atomica, che consente la creazione dei materiali fondamentali che alimentano il nostro mondo tecnologico moderno.
Tabella Riassuntiva:
| Aspetto Chiave | Descrizione |
|---|---|
| Funzione Principale | Crescita epitassiale di strati cristallini ultra-sottili su un substrato |
| Applicazioni Principali | LED, componenti RF ad alta frequenza, laser, fotorilevatori |
| Componenti Chiave | Sistema di erogazione del gas, camera di reazione, sistema di riscaldamento, automazione del controllo |
| Principali Vantaggi | Precisione a livello atomico, elevata purezza del materiale, strutture a strati complesse |
| Compromessi Chiave | Costo elevato, funzionamento complesso, produttività più lenta per una qualità superiore |
