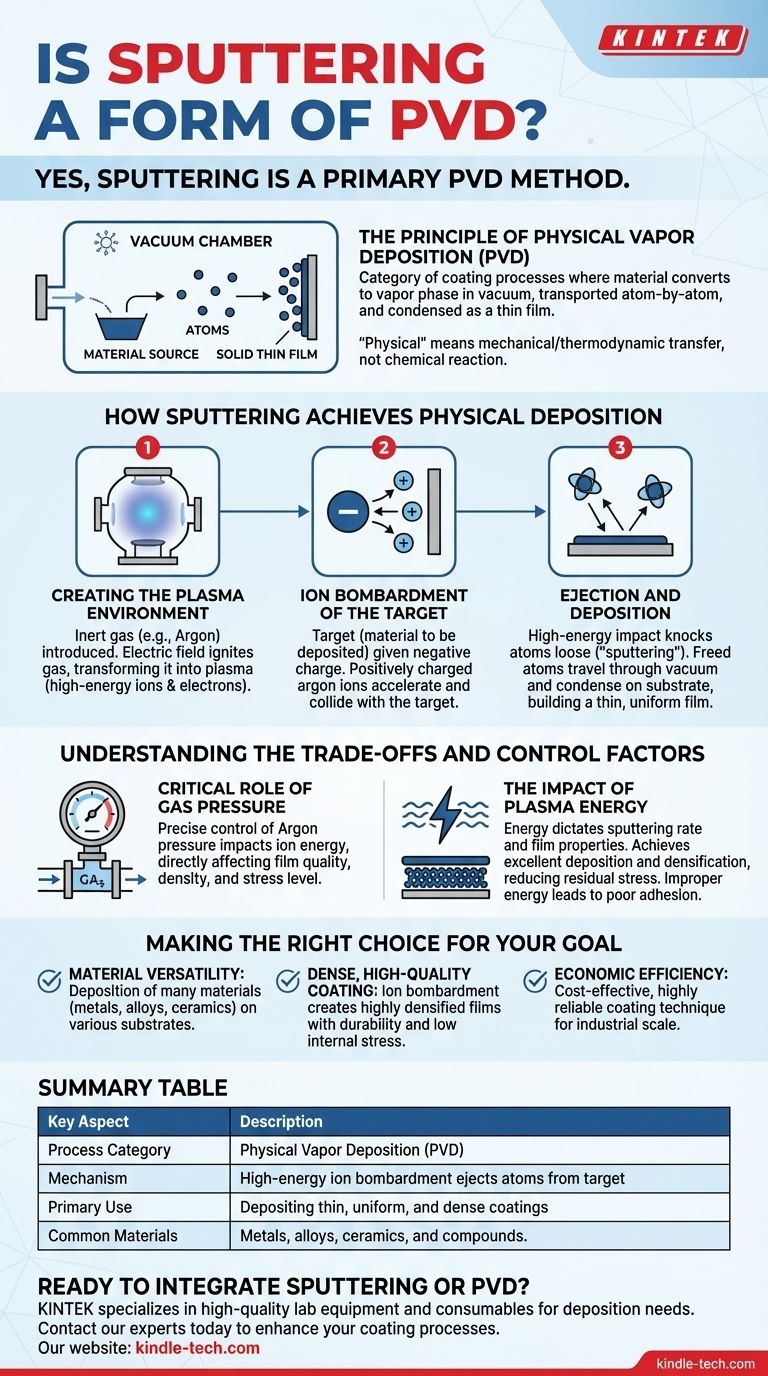

Lo sputtering è in effetti una forma di deposizione fisica da vapore (PVD).La PVD è un'ampia categoria di tecniche di deposizione sotto vuoto utilizzate per produrre film sottili e rivestimenti, in cui i materiali passano da una fase condensata a una fase di vapore e poi di nuovo a una fase condensata di film sottile.Lo sputtering, un metodo PVD specifico, prevede l'espulsione di atomi da un materiale bersaglio utilizzando un bombardamento di particelle ad alta energia in un ambiente sotto vuoto.Questo processo è ampiamente utilizzato nelle industrie grazie alla sua versatilità, alla capacità di depositare un'ampia gamma di materiali e all'efficienza economica.Di seguito vengono illustrati i punti chiave che spiegano perché lo sputtering è una forma di PVD.
Punti chiave spiegati:

-
Definizione di PVD:
- Il PVD è un processo di deposizione sotto vuoto in cui i materiali passano da una fase condensata (solida o liquida) a una fase di vapore e poi si condensano nuovamente in un film sottile su un substrato.
- Comporta tre fasi fondamentali: vaporizzazione del materiale di rivestimento, migrazione di atomi o molecole e deposizione sul substrato.
- Il PVD si caratterizza per il suo processo di rivestimento "a vista", per il legame fisico e per la capacità di produrre rivestimenti puri ed ecologici.
-
Lo sputtering come meccanismo PVD:
- Lo sputtering è una tecnica PVD specifica in cui gli atomi vengono espulsi dalla superficie di un materiale bersaglio quando vengono colpiti da particelle ad alta energia, in genere ioni provenienti da un plasma.
- Il processo avviene in una camera a vuoto, in linea con i requisiti PVD di un ambiente sotto vuoto.
- Gli atomi espulsi attraversano la fase di vapore e si depositano su un substrato, formando un film sottile.
-
Dettagli del processo:
- Lo sputtering prevede l'introduzione di un gas controllato (di solito argon) in una camera a vuoto e l'eccitazione di un catodo per creare un plasma.
- Il plasma genera ioni ad alta energia che bombardano il materiale bersaglio, provocando l'espulsione degli atomi e il loro deposito sul substrato.
- Questo processo di vaporizzazione non termica è un tratto distintivo della PVD, in quanto non si basa sulla fusione o sull'evaporazione, ma piuttosto su cascate di collisioni atomiche.
-
Tipi di sputtering:
- Lo sputtering comprende vari metodi come lo sputtering a diodi, lo sputtering reattivo, lo sputtering di polarizzazione, lo sputtering a magnetron e lo sputtering a fascio ionico.
- Le tecniche più comuni, come lo sputtering a corrente continua e a radiofrequenza, sono ampiamente utilizzate, con lo sputtering a radiofrequenza che offre vantaggi come la deposizione su materiali isolanti e il mantenimento del plasma a basse pressioni.
-
Vantaggi dello sputtering nella PVD:
- Lo sputtering è uno dei metodi PVD più economici, che lo rende una tecnica di rivestimento standard in molti settori.
- Consente la deposizione di un'ampia varietà di materiali su diversi substrati, tra cui metalli, ceramiche e polimeri.
- Il processo produce rivestimenti uniformi e di alta qualità, con eccellente adesione e purezza.
-
Allineamento con le caratteristiche PVD:
- Lo sputtering opera all'interno della gamma di temperature PVD standard (da 320 a 900°F) e non richiede un trattamento termico.
- Produce rivestimenti con uno spessore medio compreso tra .00004 e .0002 pollici, replicando la finitura del materiale di destinazione.
- La natura di "linea di vista" dello sputtering garantisce una deposizione precisa del rivestimento, rendendolo ideale per le applicazioni che richiedono tolleranze ristrette.
-
Applicazioni industriali:
- Lo sputtering è ampiamente utilizzato in settori quali la produzione di semiconduttori, l'ottica e i rivestimenti decorativi.
- La capacità di depositare film sottili con proprietà controllate lo rende essenziale per la produzione di microelettronica, pannelli solari e rivestimenti resistenti all'usura.
-
Vantaggi ambientali e qualitativi:
- Come altri metodi PVD, lo sputtering è rispettoso dell'ambiente, in quanto non comporta l'uso di sostanze chimiche pericolose e non produce sottoprodotti nocivi.
- I rivestimenti prodotti sono puri e migliorano la qualità della superficie dei substrati, aumentandone la durata e le prestazioni.
In sintesi, lo sputtering è una forma consolidata di PVD che aderisce a tutte le caratteristiche che definiscono il processo PVD.La sua capacità di depositare un'ampia gamma di materiali con elevata precisione ed efficienza ne fa una pietra miliare delle moderne tecnologie di rivestimento a film sottile.
Tabella riassuntiva:
Aspetto | Dettagli |
---|---|
Definizione di PVD | Processo di deposizione sotto vuoto che trasforma i materiali in vapore e di nuovo in film. |
Meccanismo di sputtering | Espelle atomi da un bersaglio utilizzando ioni ad alta energia in un ambiente sotto vuoto. |
Dettagli del processo | Utilizza gas argon e plasma per depositare gli atomi sui substrati. |
Tipi di sputtering | Include lo sputtering a diodi, reattivo, magnetronico e RF. |
Vantaggi | Rivestimenti economici, versatili e di alta qualità con un'eccellente adesione. |
Applicazioni | Utilizzato in semiconduttori, ottica, pannelli solari e rivestimenti resistenti all'usura. |
