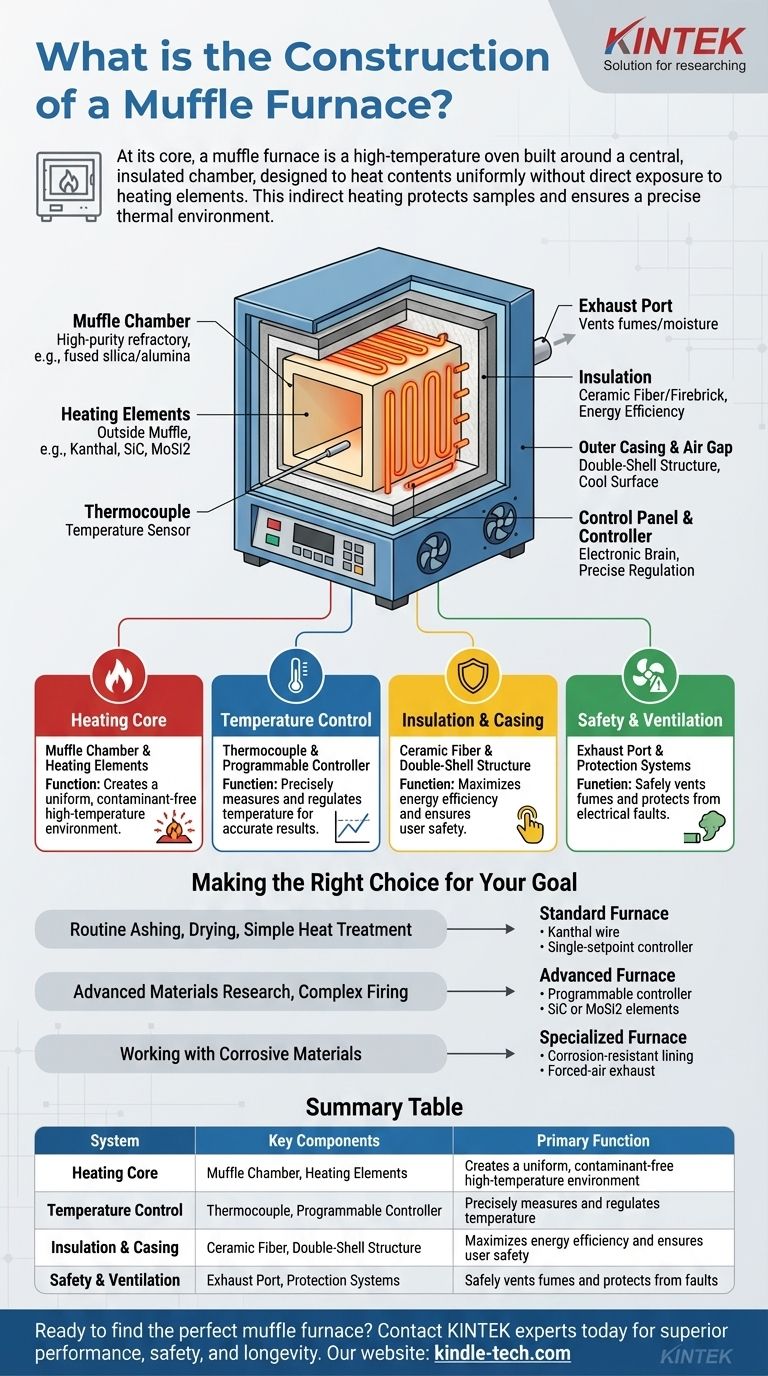

In sintesi, un forno a muffola è un forno ad alta temperatura costruito attorno a una camera centrale isolata. Questa camera, la "muffola", è progettata per riscaldare il suo contenuto in modo uniforme senza esposizione diretta agli elementi riscaldanti. La sua costruzione consiste in quattro sistemi primari che lavorano in concerto: il nucleo riscaldante, il sistema di controllo della temperatura, l'isolamento e l'involucro, e uno scarico per la ventilazione.
La caratteristica distintiva della costruzione di un forno a muffola è la separazione del campione dalla fonte di riscaldamento. Questo metodo di riscaldamento indiretto protegge il campione dalla contaminazione e garantisce un ambiente termico altamente uniforme e precisamente controllato.
Il Principio Fondamentale: Riscaldamento Indiretto
L'intero design di un forno a muffola ruota attorno alla creazione di un ambiente stabile, isolato e ad alta temperatura. Ciò si ottiene posizionando gli elementi riscaldanti all'esterno della camera primaria.
La Camera della Muffola
La muffola è la camera centrale dove vengono posizionati i campioni. È tipicamente una scatola realizzata con materiali refrattari di elevata purezza come la silice fusa e le ceramiche di allumina.
Il suo scopo è duplice: proteggere il campione da eventuali contaminanti prodotti dagli elementi riscaldanti e creare una zona di calore radiante uniforme.
Gli Elementi Riscaldanti
Questi sono i componenti che generano il calore intenso. Sono tipicamente realizzati con leghe ad alta resistenza o materiali in grado di resistere a temperature estreme.
I materiali comuni includono leghe ferro-cromo-alluminio (spesso chiamate filo Kanthal o Kintek), barre di carburo di silicio (SiC) o barre di disilicuro di molibdeno (MoSi2) per temperature molto elevate. Questi elementi sono posizionati strategicamente all'esterno della camera della muffola.
L'Isolamento
Per raggiungere e mantenere temperature che spesso superano i 1000°C (1832°F), un isolamento altamente efficace è fondamentale.
Più strati di fibra ceramica refrattaria o mattoni refrattari sono imballati tra gli elementi riscaldanti e il guscio esterno del forno. Ciò minimizza la perdita di calore, migliora l'efficienza energetica e mantiene l'esterno sicuro al tatto.
Il Sistema di Controllo e Sicurezza
Un forno a muffola è inutile senza un sistema per gestire con precisione la sua temperatura. Questo sistema agisce come il cervello e il sistema nervoso del forno.
La Termocoppia
Questo è il sensore di temperatura. Una termocoppia è una sonda composta da due metalli diversi che genera una piccola tensione proporzionale alla temperatura.
È posizionata con cura all'interno della camera della muffola per ottenere una lettura accurata dell'ambiente interno. È fondamentale che gli operatori non danneggino o disturbino questo componente sensibile durante il caricamento dei campioni.
Il Controllore di Temperatura
Il controllore è il cervello elettronico del forno. Legge continuamente la tensione dalla termocoppia, la converte in una lettura di temperatura e la confronta con il setpoint desiderato.
In base a questo confronto, accende o spegne l'alimentazione agli elementi riscaldanti tramite relè a stato solido, garantendo che la temperatura target sia mantenuta con alta precisione. I forni moderni dispongono di controllori programmabili in grado di eseguire cicli di riscaldamento complessi con specifiche velocità di rampa e tempi di mantenimento.
Caratteristiche di Sicurezza e Alimentazione
I forni di nuova generazione incorporano meccanismi di sicurezza critici direttamente nella loro costruzione. Questi includono sistemi per la protezione da sovracorrente, sovratensione e dispersione per garantire un funzionamento sicuro.
Componenti Strutturali e Ausiliari
Queste parti forniscono la struttura fisica, l'interfaccia utente e la sicurezza per l'intero apparato.
L'Involucro Esterno
Il guscio esterno fornisce integrità strutturale e protegge l'utente dalle temperature interne estreme. È tipicamente realizzato in robusto acciaio verniciato a polvere o alluminio.
Molti design moderni utilizzano una struttura a doppio guscio con un'intercapedine d'aria raffreddata a ventola tra gli strati interno ed esterno. Ciò mantiene bassa la temperatura della superficie esterna anche quando il forno è alla sua massima temperatura operativa.
La Porta di Scarico
Molti processi chimici e materiali rilasciano gas, fumi o umidità quando riscaldati. Una porta di scarico, spesso un piccolo foro nella parte posteriore o superiore del forno, è essenziale per sfiatare in sicurezza questi sottoprodotti dalla camera.
Il Pannello di Controllo
Questa è l'interfaccia utente, che include il display del controllore digitale della temperatura e i pulsanti per impostare la temperatura. Consolida tutti i controlli operativi in un'unica posizione accessibile.
Fare la Scelta Giusta per il Tuo Obiettivo
Comprendere come è costruito un forno a muffola ti permette di selezionare lo strumento giusto per la tua specifica applicazione.
- Se il tuo obiettivo principale è la calcinazione di routine, l'essiccazione o un semplice trattamento termico: Un forno standard con un elemento riscaldante in filo Kanthal e un semplice controllore a punto singolo è perfettamente adeguato.
- Se il tuo obiettivo principale è la ricerca avanzata sui materiali o cicli di cottura complessi: Avrai bisogno di un forno con un controllore programmabile multi-segmento e potenzialmente elementi in carburo di silicio o disilicuro di molibdeno per temperature più elevate.
- Se il tuo obiettivo principale è lavorare con materiali che rilasciano fumi corrosivi: Un forno costruito con un rivestimento della camera resistente alla corrosione e un sistema di scarico ad aria forzata integrato è indispensabile per la sicurezza e la longevità.
In definitiva, la costruzione di un forno a muffola è un riflesso diretto del suo scopo previsto, bilanciando prestazioni, sicurezza e precisione.
Tabella Riepilogativa:
| Sistema | Componenti Chiave | Funzione Primaria |
|---|---|---|
| Nucleo Riscaldante | Camera della Muffola, Elementi Riscaldanti | Crea un ambiente ad alta temperatura uniforme e privo di contaminanti |
| Controllo Temperatura | Termocoppia, Controllore Programmabile | Misura e regola con precisione la temperatura per risultati accurati |
| Isolamento & Involucro | Fibra Ceramica, Struttura a Doppio Guscio | Massimizza l'efficienza energetica e garantisce la sicurezza dell'utente |
| Sicurezza & Ventilazione | Porta di Scarico, Protezione da Sovracorrente | Sfoga in sicurezza i fumi e protegge l'attrezzatura da guasti elettrici |
