Nella sua essenza, la temperatura del forno è controllata attraverso un sistema di feedback ad anello chiuso e preciso. Questo sistema misura costantemente la temperatura attuale, la confronta con il punto di riferimento desiderato e regola in modo intelligente la potenza inviata agli elementi riscaldanti per eliminare qualsiasi differenza.
Il principio fondamentale non è semplicemente riscaldare, ma correggere continuamente. I forni moderni ottengono ciò utilizzando una combinazione di un sensore per misurare la temperatura, un controllore per prendere decisioni e un attuatore per regolare la potenza, garantendo che il sistema rimanga stabile e accurato.
I componenti fondamentali del controllo della temperatura
Il sistema di controllo della temperatura di un forno può essere compreso come avente tre parti principali che lavorano all'unisono: il sensore, il controllore e l'attuatore.
Il sensore (Gli "occhi")
Gli "occhi" del sistema sono un sensore di temperatura che fornisce una misurazione in tempo reale dall'interno della camera del forno.
Il sensore più comune è una termocoppia. Questo dispositivo è costituito da due metalli diversi uniti a un'estremità. Una variazione di temperatura crea una minuscola tensione misurabile, che il controllore può interpretare come una temperatura specifica.
Diverse applicazioni richiedono termocoppie diverse. Ad esempio, una termocoppia W-Re (Tungsteno-Renio) è spesso utilizzata nei forni sottovuoto ad alta temperatura, mentre una termocoppia di tipo N è una scelta durevole per l'uso generale fino a circa 1300°C. Alcuni sistemi utilizzano anche termometri a infrarossi senza contatto.
Il controllore (Il "cervello")
Il controllore è il cervello dell'operazione. Riceve il segnale di temperatura dal sensore e decide cosa fare dopo.
Il tipo più diffuso ed efficace è il controllore PID. PID sta per Proporzionale, Integrale e Derivativo: tre funzioni matematiche che consentono al controllore di reagire non solo all'errore attuale, ma anche agli errori passati e alla velocità di variazione della temperatura.
Questo controllo "intelligente" consente al sistema di anticipare e prevenire il superamento della temperatura target, portando a un risultato molto più stabile e preciso rispetto a un semplice termostato on/off.
L'attuatore (Le "mani")
L'attuatore esegue i comandi del controllore. È il componente che regola fisicamente l'emissione di calore.
Nei forni elettrici moderni, questo è tipicamente un Relè a Stato Solido (SSR). Un SSR è un interruttore elettronico senza parti mobili che può accendere e spegnere l'alimentazione migliaia di volte al secondo.
Il controllore PID invia un segnale preciso all'SSR, che quindi modula il flusso di elettricità agli elementi riscaldanti del forno, fornendo esattamente la giusta quantità di energia per mantenere il punto di riferimento.
Comprendere i compromessi e le insidie
Ottenere un controllo perfetto della temperatura implica bilanciare prestazioni, costi e affidabilità. Comprendere i potenziali punti di guasto è fondamentale.
Selezione e posizionamento del sensore
L'intero sistema è valido solo quanto il suo sensore. L'utilizzo di una termocoppia al di fuori del suo intervallo di temperatura previsto porterà a letture imprecise e a un rapido degrado.
Inoltre, il posizionamento del sensore è cruciale. Una termocoppia troppo vicina a un elemento riscaldante o alla porta potrebbe non riflettere la temperatura reale dell'area di lavoro, causando errori di processo. Alcuni forni sottovuoto utilizzano persino meccanismi per inserire e ritrarre automaticamente la termocoppia per proteggerla durante rampe di temperatura estreme.
L'importanza della messa a punto del PID
Un controllore PID non è "plug-and-play". Deve essere "messo a punto" per le specifiche proprietà termiche del forno.
Una messa a punto scadente può portare a oscillazioni selvagge della temperatura (oscillando sopra e sotto il punto di riferimento) o a un tempo di risposta estremamente lento. Una messa a punto corretta è un compito da esperti che assicura che il sistema sia sia veloce che stabile.
La sicurezza è un sistema separato
Il controllo della temperatura garantisce l'accuratezza del processo, ma gli interblocchi di sicurezza garantiscono la protezione dell'operatore. Non sono la stessa cosa.
Una funzione come un interruttore di spegnimento all'apertura della porta è un meccanismo di sicurezza critico. Funziona indipendentemente dal controllore PID per interrompere immediatamente l'alimentazione agli elementi riscaldanti se la porta viene aperta, prevenendo l'esposizione a calore estremo e pericoli elettrici.
Fare la scelta giusta per il tuo obiettivo
Il tuo obiettivo specifico determina quale aspetto del sistema di controllo della temperatura dovresti privilegiare.
- Se la tua attenzione principale è la stabilità ad alta precisione: Assicurati che il forno utilizzi un controllore PID ben calibrato e un sensore di alta qualità appropriato per il tuo intervallo di temperatura esatto.
- Se la tua attenzione principale è l'affidabilità a lungo termine: Seleziona un sistema con componenti robusti noti per una lunga vita utile, come una termocoppia di tipo N per applicazioni a medio raggio.
- Se la tua attenzione principale è la sicurezza operativa: Verifica che il forno includa interblocchi di sicurezza indipendenti, come interruttori di spegnimento della porta, che siano separati dal ciclo di controllo principale.
In definitiva, un controllo efficace della temperatura deriva da un'attenta integrazione di componenti di alta qualità progettati per funzionare insieme come un unico sistema intelligente.
Tabella riassuntiva:
| Componente | Ruolo | Caratteristica chiave |
|---|---|---|
| Sensore (Termocoppia) | Misura la temperatura | Fornisce feedback in tempo reale |
| Controllore (PID) | Calcola la potenza richiesta | Previene il superamento, garantisce la stabilità |
| Attuatore (Relè a Stato Solido) | Regola l'emissione di calore | Modula la potenza con precisione |
Hai bisogno di un controllo della temperatura preciso e affidabile per i tuoi processi di laboratorio? KINTEK è specializzata in forni da laboratorio ad alte prestazioni con controllori PID avanzati, termocoppie durevoli e robuste caratteristiche di sicurezza. Le nostre apparecchiature garantiscono l'accuratezza e la ripetibilità richieste dalla tua ricerca. Contatta oggi i nostri esperti per trovare il forno perfetto per la tua applicazione!

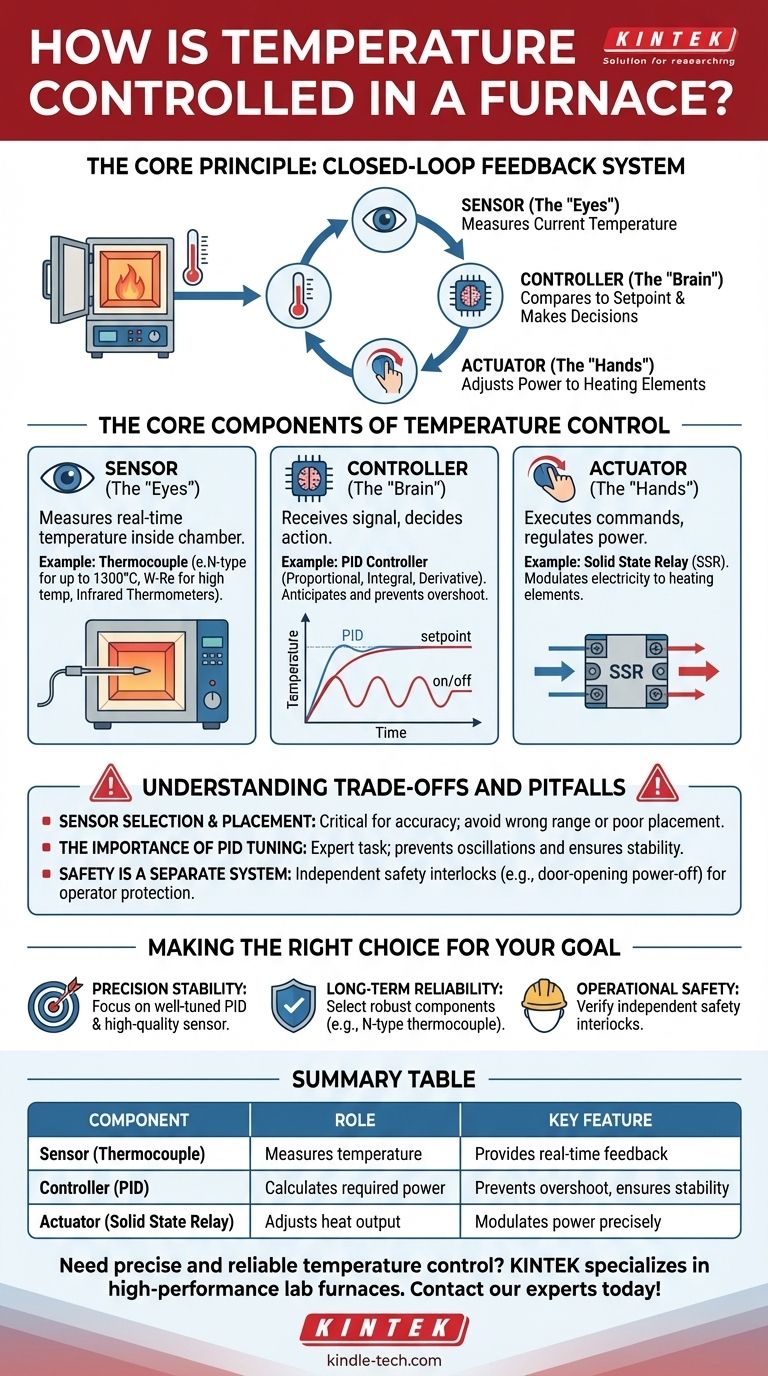

Guida Visiva
