In sostanza, una pressa a telaio a C è un utensile versatile e comune definito dal suo caratteristico telaio a forma di C. Questo design lascia aperte le parti anteriore e laterali dell'area di lavoro, fornendo un accesso eccezionale per il carico dei materiali, il cambio degli utensili e l'integrazione dell'automazione. Sono alimentate idraulicamente o meccanicamente per eseguire una vasta gamma di operazioni di formatura, tranciatura e assemblaggio.
Il concetto centrale da afferrare è il compromesso intrinseco del telaio a C: il suo design aperto offre un'accessibilità e una versatilità senza pari, ma questo stesso design può essere soggetto a deflessione ("sbadiglio") sotto carichi pesanti, il che può influire sulle applicazioni di alta precisione.
L'anatomia di una pressa a telaio a C
Una pressa a telaio a C è spesso il cavallo di battaglia di un'officina di fabbricazione grazie al suo design semplice e alla flessibilità operativa. La sua costruzione influenza direttamente le sue capacità e limitazioni.
Il telaio a forma di "C"
La caratteristica distintiva è il suo telaio, tipicamente un unico pezzo solido di acciaio fuso o saldato a forma di lettera "C". Questa costruzione monopezzo crea una "gola" o apertura in cui viene eseguito il lavoro.
Componenti principali
La pressa è composta da un carrello (il componente mobile che applica la forza), un basamento o piastra di riscontro stazionaria (la superficie di lavoro) e un sistema di alimentazione. La distanza dalla linea centrale del carrello alla parte posteriore della gola del telaio è nota come profondità della gola.
Il design con lati aperti
A differenza delle presse con quattro colonne (telaio a H) o lati solidi (a montanti dritti), il design a telaio a C è aperto su tre lati. Questo è il suo vantaggio principale, rendendo estremamente facile per gli operatori caricare e scaricare manualmente i pezzi o per gli ingegneri integrare nastri trasportatori e bracci robotici.
Applicazioni e casi d'uso comuni
La combinazione di forza e accessibilità del telaio a C lo rende adatto a una vasta gamma di attività di produzione su diverse scale, dai piccoli modelli da banco alle grandi macchine a pavimento.
Formatura e stampaggio
Queste presse sono frequentemente utilizzate per piegare, imbutire e modellare la lamiera nelle forme desiderate. La forza del carrello preme una matrice sul materiale, facendogli assumere la forma dell'utensile.
Tranciatura e fustellatura
Con l'utensile appropriato, una pressa a telaio a C può forare efficientemente i materiali (tranciatura) o tagliare forme specifiche da un foglio più grande (fustellatura).
Assemblaggio e montaggio a pressione
Le presse a telaio a C sono ideali anche per operazioni di assemblaggio, come l'inserimento di cuscinetti negli alloggiamenti, l'inserimento di alberi negli ingranaggi o la crimpatura dei componenti insieme.
Comprendere i compromessi
La scelta di una pressa richiede una chiara comprensione dei suoi punti di forza e di debolezza. Il design del telaio a C presenta uno dei compromessi più fondamentali nell'ingegneria delle presse.
Il punto di forza: accessibilità senza pari
Il design aperto semplifica tutto. Il cambio degli stampi è più veloce. La manipolazione manuale dei pezzi è ergonomica ed efficiente. L'integrazione dei sistemi di alimentazione e rimozione automatizzati è significativamente meno complessa rispetto a una pressa a telaio chiuso. Ciò si traduce spesso in costi operativi inferiori e maggiore flessibilità.
Il punto debole: deflessione del telaio ("sbadiglio")
La forma a "C" presenta un'intrinseca debolezza strutturale. Sotto una tonnellaggio significativo, la gola della "C" tende ad aprirsi o a "sbadigliare" leggermente. Questa deflessione angolare significa che il carrello e il basamento non sono più perfettamente paralleli nel punto di massima forza.
L'impatto sulla precisione
Questa deflessione può essere un problema critico per operazioni di alta precisione come la coniatura o la stampaggio a fondo, dove mantenere un perfetto allineamento degli utensili è fondamentale per la qualità del pezzo. Sebbene caratteristiche come le guide (gibs) guidino il movimento lineare del carrello, non possono impedire la deflessione del telaio stesso. Le operazioni con carichi decentrati esacerberanno questo effetto.
Fare la scelta giusta per il tuo obiettivo
La decisione di utilizzare una pressa a telaio a C dipende da una chiara valutazione dei requisiti specifici della tua applicazione in termini di forza, accesso e precisione.
- Se la tua priorità principale è la versatilità e la facilità di manipolazione dei pezzi: La pressa a telaio a C è una scelta eccellente ed economica per operazioni generiche di formatura, assemblaggio e tranciatura.
- Se la tua priorità principale è l'integrazione dell'automazione per la produzione: Il design aperto del telaio a C lo rende un candidato ideale per l'integrazione con bracci robotici e sistemi di trasporto.
- Se la tua priorità principale è la massima precisione sotto alto tonnellaggio: Dovresti valutare attentamente una pressa a telaio a H o a montanti dritti, poiché i loro design chiusi offrono una rigidità superiore e minimizzano la deflessione.
In definitiva, comprendere la relazione tra l'accesso aperto del telaio a C e il suo potenziale di deflessione ti consente di selezionare lo strumento giusto per il lavoro.
Tabella riassuntiva:
| Aspetto | Descrizione |
|---|---|
| Caratteristica chiave | Telaio a forma di C che fornisce accesso aperto su tre lati |
| Vantaggio principale | Accessibilità senza pari per operazioni manuali e automatizzate |
| Limitazione principale | Deflessione del telaio ("sbadiglio") sotto carichi elevati o decentrati |
| Applicazioni comuni | Formatura, stampaggio, tranciatura, fustellatura, montaggio a pressione e assemblaggio |
| Ideale per | Compiti versatili che richiedono facilità di manipolazione dei pezzi e integrazione dell'automazione |
Hai bisogno di una pressa affidabile per le tue attività di fabbricazione o assemblaggio?
KINTEK è specializzata in macchinari e attrezzature da laboratorio di alta qualità, comprese presse robuste progettate per durata e prestazioni. Sia che tu stia allestendo una nuova linea di produzione o aggiornando la tua officina, il nostro team può aiutarti a selezionare l'attrezzatura perfetta per soddisfare le tue esigenze specifiche di forza, precisione e automazione.
Contatta oggi i nostri esperti per una consulenza personalizzata e scopri come KINTEK può potenziare la tua produttività.

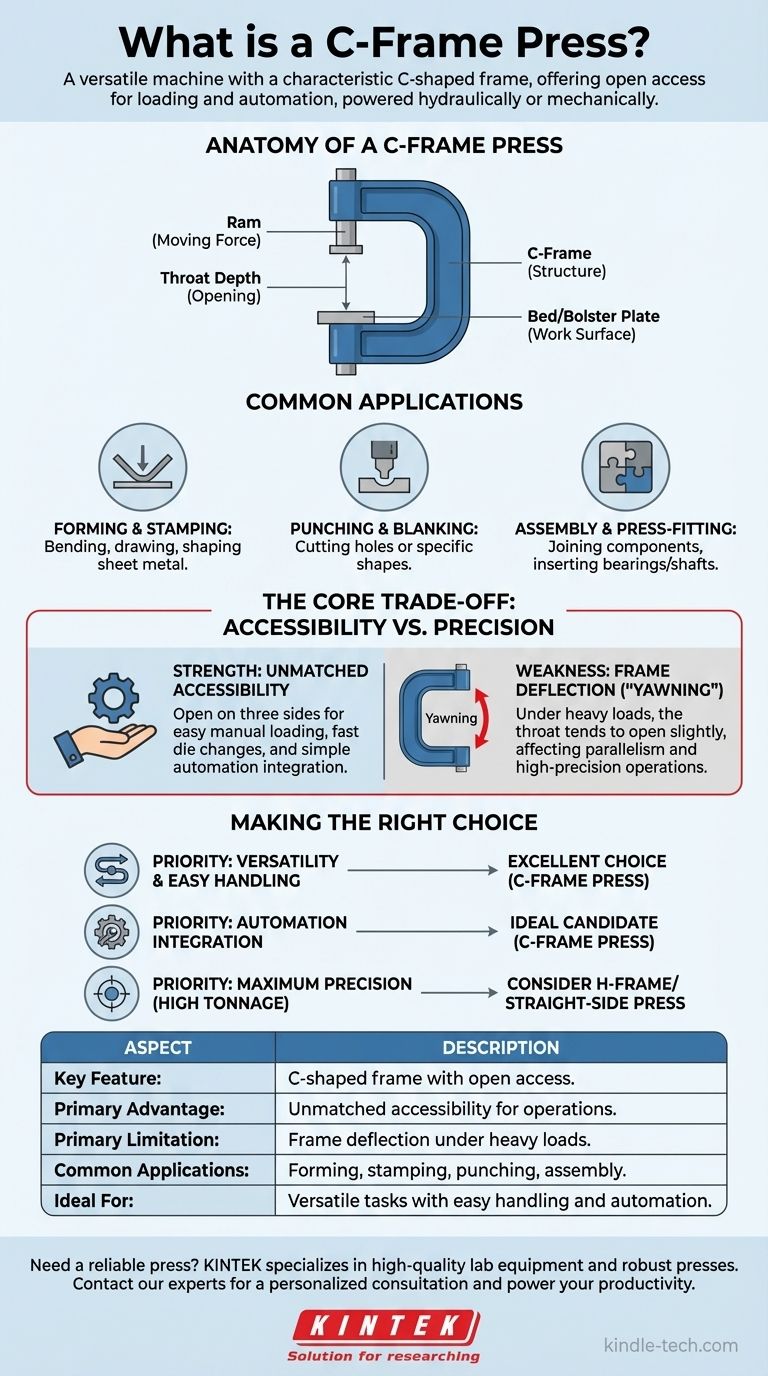

Guida Visiva
