In sostanza, un tool cluster a Deposizione Chimica da Vapore Potenziata al Plasma (PECVD) è un cavallo di battaglia industriale utilizzato per depositare film sottili multipli e di elevata purezza su un substrato in un unico processo continuo. È fondamentale per la produzione di dispositivi complessi come circuiti integrati, celle solari e componenti ottici avanzati, dove l'integrità delle interfacce tra i diversi strati di materiale è fondamentale.
La sfida centrale nella fabbricazione di dispositivi moderni è costruire strutture multistrato complesse senza introdurre contaminanti che ne compromettano le prestazioni tra un livello e l'altro. Un tool cluster PECVD risolve questo problema integrando più camere di deposizione in un unico ambiente ad alto vuoto, consentendo la creazione efficiente e incontaminata dei materiali avanzati che alimentano la nostra tecnologia.
La Funzione Principale: Da Gas a Film Solido
Per comprendere le applicazioni, è necessario prima comprendere il processo e il vantaggio specifico della configurazione "tool cluster".
Cos'è la PECVD?
La PECVD è un processo utilizzato per depositare un film sottile e solido da uno stato gassoso su un substrato. A differenza della Deposizione Chimica da Vapore (CVD) tradizionale, che richiede temperature molto elevate, la PECVD utilizza un plasma per energizzare i gas precursori.
Questo plasma consente alle reazioni chimiche di avvenire a temperature molto più basse. Ciò è fondamentale quando si depositano film su substrati che contengono già componenti elettronici sensibili preesistenti che verrebbero danneggiati da un calore eccessivo.
Perché un "Tool Cluster"?
Una singola camera PECVD può depositare un tipo di materiale. Un tool cluster, tuttavia, collega più camere di processo (comprese diverse camere PECVD) a un modulo di trasferimento robotico centrale, mantenendo il tutto sotto un vuoto condiviso.
Questo design consente a un substrato (come un wafer di silicio) di essere spostato da una camera di deposizione all'altra senza mai essere esposto all'aria aperta. Ciò impedisce la contaminazione da ossigeno, vapore acqueo e particolato nelle interfacce critiche tra i diversi strati di film, garantendo elevate prestazioni e resa del dispositivo.
Applicazioni Industriali Chiave
La combinazione di deposizione a bassa temperatura e capacità multistrato rende i tool cluster PECVD indispensabili in diversi settori ad alta tecnologia.
Fabbricazione di Semiconduttori e Microelettronica
Questa è l'applicazione principale. I tool cluster sono utilizzati per costruire le intricate strutture a strati dei circuiti integrati (microchip) e dei display a schermo piatto.
Le deposizioni comuni includono biossido di silicio (SiO₂) e nitruro di silicio (SiN), che fungono da strati isolanti (dielettrici) essenziali, strati di passivazione per proteggere il dispositivo e componenti dei condensatori.
Fotovoltaico ed Energia Solare
Nella produzione di celle solari, la PECVD viene utilizzata per depositare film di silicio amorfo (a-Si), che sono il materiale fotovoltaico attivo in molti pannelli solari a film sottile.
Viene anche utilizzata per creare rivestimenti antiriflesso (come il nitruro di silicio) sulla superficie delle celle solari al silicio cristallino, massimizzando la quantità di luce che assorbono e aumentandone l'efficienza complessiva.
Rivestimenti Ottici Avanzati
La PECVD è ideale per applicare rivestimenti prestazionali a componenti ottici come lenti, occhiali da sole e strumenti di precisione.
Questi film possono fungere da strati antiraffreddamento per la durabilità o da rivestimenti antiriflesso calibrati con precisione per migliorare la trasmissione della luce.
Strati Protettivi e Meccanici
Il processo può creare film eccezionalmente duri e resistenti. I rivestimenti in Carbonio Simil-Diamante (DLC) ne sono un ottimo esempio, depositati su parti meccaniche per ridurre usura, attrito e corrosione.
Rivestimenti protettivi simili sono utilizzati in ambienti difficili, dagli impianti biomedici che richiedono biocompatibilità alle tubazioni industriali che necessitano di resistenza alla corrosione.
Comprendere i Compromessi
Sebbene potente, l'approccio del tool cluster PECVD comporta considerazioni importanti.
Complessità e Costo
I tool cluster sono apparecchiature capitali altamente sofisticate e costose. Il loro funzionamento e la loro manutenzione richiedono competenze e investimenti significativi, rendendoli adatti principalmente ad ambienti di produzione ad alto volume.
Uniformità e Controllo
Ottenere uno spessore e una composizione del film perfettamente uniformi su un substrato di grandi dimensioni (ad esempio, un wafer di silicio da 300 mm) è una sfida costante. Ciò richiede un controllo preciso del flusso di gas, della pressione, della potenza del plasma e della temperatura all'interno della camera.
Gestione dei Precursori
I gas precursori utilizzati nella PECVD possono essere pericolosi, infiammabili o corrosivi. La gestione sicura e affidabile, la fornitura e la gestione degli scarichi sono preoccupazioni operative e di sicurezza critiche.
Abbinare lo Strumento all'Attività
La scelta della tecnologia di deposizione dipende interamente dalla complessità e dalla scala del tuo obiettivo.
- Se il tuo obiettivo principale è la produzione di massa di circuiti integrati complessi o display a schermo piatto: Un tool cluster PECVD multi-camera è lo standard industriale imprescindibile per ottenere la purezza, la produttività e la capacità multistrato richieste.
- Se il tuo obiettivo principale è sviluppare nuovi rivestimenti a strato singolo per la R&S: Un sistema PECVD a camera singola, più semplice e autonomo, è una scelta molto più pratica ed economica.
- Se il tuo obiettivo principale è creare superfici protettive altamente durevoli: La capacità della PECVD di depositare film duri come il DLC a basse temperature la rende superiore per il rivestimento di parti meccaniche finite o materiali sensibili al calore.
In definitiva, il tool cluster PECVD è una tecnologia fondamentale che rende possibile la produzione di massa dei moderni dispositivi elettronici e ottici.
Tabella Riassuntiva:
| Applicazione | Materiali Depositati Chiave | Vantaggio Principale |
|---|---|---|
| Fabbricazione di Semiconduttori | Biossido di Silicio (SiO₂), Nitruro di Silicio (SiN) | Crea strati isolanti e di passivazione per i microchip |
| Produzione di Celle Solari | Silicio Amorfo (a-Si), Nitruro di Silicio (SiN) | Forma strati fotovoltaici attivi e rivestimenti antiriflesso |
| Rivestimenti Ottici Avanzati | Vari Dielettrici, Carbonio Simil-Diamante (DLC) | Fornisce superfici antiriflesso, antiraffreddamento e durevoli |
| Strati Protettivi e Meccanici | Carbonio Simil-Diamante (DLC) | Migliora la resistenza all'usura, riduce l'attrito e la corrosione |
Pronto a migliorare le capacità di deposizione di film sottili del tuo laboratorio?
KINTEK è specializzata nella fornitura di apparecchiature e materiali di consumo da laboratorio ad alte prestazioni, inclusi sistemi PECVD personalizzati in base alle tue esigenze di ricerca e produzione. Che tu stia sviluppando semiconduttori di prossima generazione, celle solari efficienti o rivestimenti ottici durevoli, la nostra esperienza assicura che tu ottenga una qualità del film e un'efficienza di processo superiori.
Contattaci oggi tramite il nostro modulo di contatto per discutere di come le nostre soluzioni possono accelerare la tua innovazione e fornire la precisione che il tuo lavoro richiede.

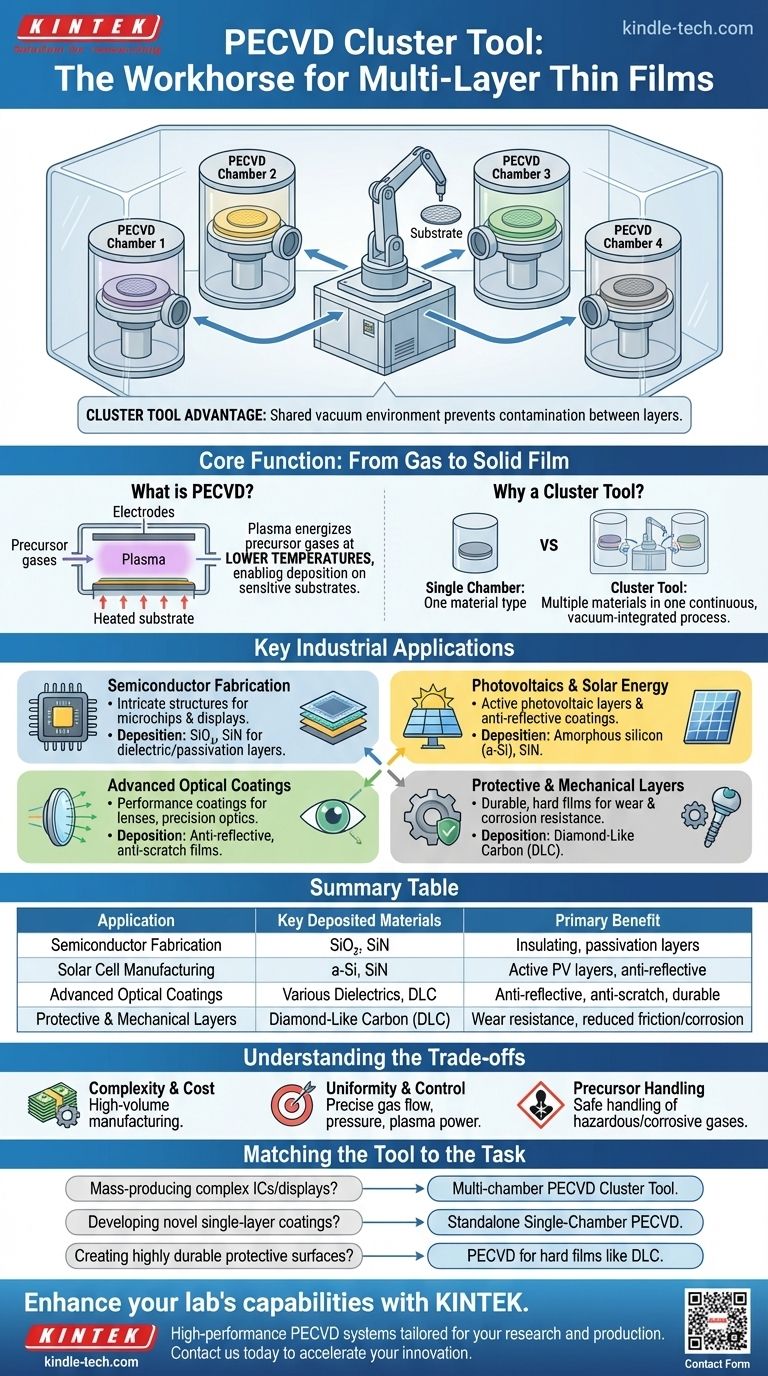

Guida Visiva
