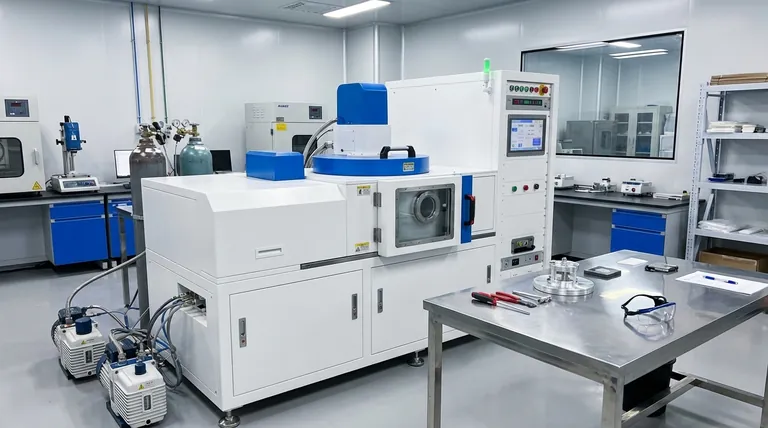

Nella sua essenza, lo sputtering ionico è una tecnica di deposizione fisica da fase vapore (PVD) utilizzata per creare film ultrasottili con precisione eccezionale. Il processo si svolge in una camera ad alto vuoto dove un materiale bersaglio viene bombardato da ioni energetici, tipicamente provenienti da un gas inerte come l'argon. Questa collisione ad alta energia agisce come una sabbiatura subatomica, espellendo atomi individuali dal bersaglio, che quindi viaggiano e si depositano su un substrato, formando un rivestimento denso e di elevata purezza.
Pensa allo sputtering non come a dipingere una superficie, ma come a smontare un blocco di materiale un atomo alla volta e riassemblarlo perfettamente su una nuova superficie. È il metodo di riferimento quando la precisione, la purezza e la capacità di lavorare con materiali difficili sono irrinunciabili.
Come funziona lo sputtering: una scomposizione passo dopo passo
Per comprendere il valore dello sputtering, è utile visualizzare le fasi chiave del processo. Ogni passaggio è meticolosamente controllato per garantire che il film finale soddisfi specifiche esatte.
L'ambiente a vuoto
L'intero processo inizia creando un alto vuoto all'interno di una camera sigillata. Questo rimuove l'aria e altri potenziali contaminanti che altrimenti potrebbero rimanere intrappolati nel film sottile e comprometterne la qualità. Viene quindi introdotto un gas inerte, molto comunemente argon, a bassissima pressione.
Creazione del plasma
Viene applicato un campo elettrico all'interno della camera, che eccita il gas argon e strappa gli elettroni dagli atomi di argon. Questo crea un plasma, un gas ionizzato composto da ioni argon positivi ed elettroni liberi. Questo plasma è la fonte degli "ioni" che svolgeranno il lavoro.
L'evento di collisione
Al bersaglio, realizzato con il materiale che si desidera depositare (ad esempio, oro, titanio, biossido di silicio), viene applicata una carica elettrica negativa. Questo attrae gli ioni argon carichi positivamente provenienti dal plasma, facendoli accelerare e collidere con il bersaglio ad alta velocità.
Questo bombardamento ha energia sufficiente per strappare completamente atomi o molecole dal materiale bersaglio. Questa espulsione degli atomi superficiali è lo "sputtering" vero e proprio.
La fase di deposizione
Gli atomi sparati viaggiano in linea retta dal bersaglio fino a quando non colpiscono un oggetto vicino: il substrato. Questo è il componente che viene rivestito, come un wafer semiconduttore, una lente o un impianto medico.
Mentre milioni di questi atomi atterrano sul substrato, si accumulano strato dopo strato, formando un film sottile, denso e altamente uniforme. Lo spessore può essere controllato con estrema precisione, spesso fino a pochi nanometri.
Applicazioni e vantaggi chiave
Lo sputtering non viene scelto per la sua velocità; viene scelto per il suo controllo e la sua qualità. Ciò lo rende indispensabile in una serie di campi ad alta tecnologia.
Versatilità dei materiali senza pari
Lo sputtering eccelle dove altri metodi incontrano difficoltà. È una delle poche tecniche in grado di depositare in modo affidabile materiali con punti di fusione molto elevati, nonché complessi leghe e composti, preservandone la composizione chimica.
Qualità del film eccezionale
Poiché gli atomi sparati arrivano al substrato con energia significativa, formano film incredibilmente densi e aderenti alla superficie. L'ambiente ad alto vuoto garantisce una purezza eccezionale, fondamentale per le prestazioni ottiche ed elettroniche.
Precisione su scala atomica
Il processo consente un controllo meticoloso dello spessore e dell'uniformità del film. Ecco perché lo sputtering è essenziale per la produzione di:
- Semiconduttori: Creazione degli strati metallici microscopici che formano i circuiti integrati.
- Ottica di precisione: Applicazione di rivestimenti antiriflesso o riflettenti su lenti e specchi.
- Archiviazione dati: Deposizione degli strati magnetici su hard disk e CD.
- Sensori avanzati: Costruzione di componenti per dispositivi come i giroscopi.
Comprendere i compromessi
Nessun processo è perfetto per ogni situazione. Essere un consulente fidato significa riconoscere i limiti.
Velocità di deposizione
Lo sputtering è generalmente un processo più lento rispetto ad altre tecniche PVD come l'evaporazione termica. La velocità di espulsione del materiale è fondamentalmente limitata dalla fisica del bombardamento ionico, rendendolo meno adatto per rivestimenti di massa ad alto volume e a basso costo.
Complessità e costo del sistema
Ottenere l'alto vuoto necessario e generare un plasma stabile richiede apparecchiature sofisticate e costose. L'investimento di capitale iniziale e la manutenzione continua per un sistema di sputtering sono significativi.
Potenziale di riscaldamento del substrato
Le particelle energetiche (ioni e atomi sparati) possono trasferire una notevole quantità di energia al substrato, facendolo riscaldare. Per i substrati sensibili al calore, come alcune materie plastiche o campioni biologici, ciò richiede un'attenta gestione o sistemi di raffreddamento per prevenire danni.
Fare la scelta giusta per il tuo obiettivo
La decisione su una tecnica di deposizione dipende interamente dai requisiti tecnici e commerciali del tuo progetto.
- Se la tua attenzione principale è la massima purezza e densità del film per ottiche o elettronica ad alte prestazioni: Lo sputtering ionico è la scelta superiore grazie alla sua energia controllata e all'ambiente a vuoto pulito.
- Se devi depositare leghe complesse o metalli refrattari con elevati punti di fusione: Lo sputtering offre un percorso affidabile e ripetibile dove i metodi come l'evaporazione spesso falliscono.
- Se la tua preoccupazione principale è la deposizione di massa ad alta velocità per applicazioni meno critiche: Potresti prendere in considerazione altri metodi come l'evaporazione termica, che può essere più veloce ed economicamente vantaggiosa.
In definitiva, lo sputtering ionico consente agli ingegneri di costruire con precisione a livello atomico, trasformando materiali impegnativi in componenti ad alte prestazioni.
Tabella riassuntiva:
| Aspetto chiave | Descrizione |
|---|---|
| Processo | Deposizione fisica da fase vapore (PVD) mediante bombardamento ionico. |
| Ambiente | Camera ad alto vuoto con gas inerte (es. Argon). |
| Vantaggio principale | Eccezionale purezza, densità del film e versatilità dei materiali. |
| Applicazioni comuni | Semiconduttori, ottica di precisione, archiviazione dati, sensori. |
| Limitazione principale | Velocità di deposizione più lenta rispetto ad altri metodi PVD. |
