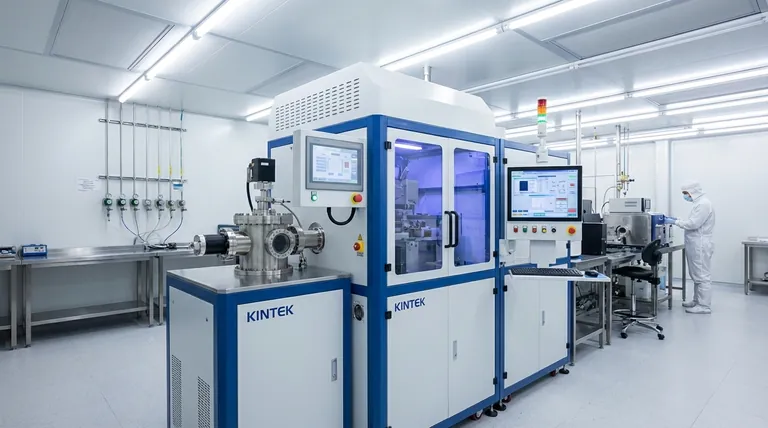

Nel suo nucleo, la Deposizione di Strati Atomici (ALD) offre un controllo ineguagliabile sulla creazione di film ultra-sottili. I suoi principali vantaggi sono l'eccezionale conformità su superfici complesse, il preciso controllo dello spessore a livello atomico e la capacità di produrre film altamente uniformi e densi. Questi vantaggi sono il risultato diretto del suo meccanismo di crescita unico, auto-limitante, strato per strato.
A differenza dei metodi di deposizione tradizionali che essenzialmente "spruzzano" materiale su una superficie, l'ALD "costruisce" meticolosamente un film uno strato atomico alla volta. Questa differenza fondamentale è la fonte di tutti i suoi vantaggi, consentendo la creazione di film impeccabili anche sulle strutture 3D più complesse.
Le Fondamenta: Come l'ALD Raggiunge la Precisione
Per comprendere i vantaggi dell'ALD, devi prima comprenderne il processo. Non è una deposizione continua ma una sequenza di passaggi discreti e auto-terminanti.
La Reazione Auto-Limitante
Il processo si basa su impulsi sequenziali di precursori chimici. Un primo precursore gassoso viene introdotto e forma un singolo strato chimico stabile (un monostrato) sul substrato. Fondamentalmente, questa reazione si ferma da sola una volta che l'intera superficie è coperta.
Qualsiasi gas in eccesso, non reagito, viene quindi espulso dalla camera.
Viene quindi introdotto un secondo precursore. Reagisce solo con il primo strato, completando la deposizione di un singolo, eccezionalmente sottile strato del materiale finale. Questo ciclo viene quindi ripetuto per costruire il film.
Vera Crescita Strato per Strato
Poiché ogni ciclo di reazione è auto-limitante, aggiunge una quantità prevedibile e fissa di materiale. Lo spessore finale del film è quindi determinato semplicemente dal numero di cicli eseguiti.
Questo elimina le complessità delle velocità di flusso dei reagenti e della geometria che influenzano altre tecniche di deposizione, dando all'ingegnere un controllo diretto e digitale sullo spessore finale.
Vantaggi Chiave Spiegati
Il processo ALD unico si traduce direttamente in diversi vantaggi potenti e distinti rispetto ad altri metodi di deposizione di film sottili.
Conformità Ineguagliabile
Poiché il processo si basa su precursori in fase gassosa che possono diffondersi in qualsiasi area esposta, l'ALD può rivestire strutture tridimensionali altamente complesse con perfetta uniformità.
Questo include trincee profonde e strette e materiali porosi, raggiungendo uno spessore del film consistente su tutte le superfici. Questo è un vantaggio significativo rispetto ai metodi a linea di vista come lo sputtering.
Controllo dello Spessore a Scala Atomica
Poiché la crescita del film è una funzione diretta del conteggio dei cicli di reazione, gli operatori possono raggiungere una precisione a livello di angstrom (un angstrom è un decimo di nanometro).
Questo livello di controllo è essenziale per la nanoelettronica moderna, l'ottica e i dispositivi quantistici dove le prestazioni sono dettate da dimensioni a scala atomica.
Qualità e Uniformità del Film Superiori
Il processo strato per strato crea film incredibilmente densi, continui e privi di fori. Ciò si traduce in proprietà di barriera superiori contro l'umidità o l'attacco chimico.
Inoltre, poiché le reazioni superficiali sono autorizzate a completarsi durante ogni ciclo, lo spessore del film è notevolmente uniforme su substrati di grandi dimensioni, come wafer di silicio da 300 mm.
Deposizione a Bassa Temperatura
L'ALD può spesso essere eseguita a temperature molto più basse rispetto a metodi comparabili come la Deposizione Chimica da Vapore (CVD).
Questo lo rende una scelta ideale per depositare film di alta qualità su substrati sensibili alla temperatura, inclusi polimeri, plastiche e dispositivi elettronici completamente fabbricati.
Comprendere i Compromessi
Nessuna tecnologia è senza i suoi limiti. L'obiettività richiede di riconoscere dove l'ALD non è la soluzione migliore.
Il Principale Svantaggio: Velocità di Deposizione
La natura meticolosa e ciclica dell'ALD lo rende un processo intrinsecamente lento. L'espulsione della camera tra ogni impulso di precursore richiede tempo.
La costruzione di un film spesso molti nanometri può richiedere tempo e essere costosa rispetto a metodi di deposizione di massa molto più veloci.
Chimica e Costo dei Precursori
L'ALD si basa su coppie di precursori chimici altamente reattivi che mostrano il necessario comportamento auto-limitante. Lo sviluppo o l'approvvigionamento di queste sostanze chimiche specializzate può essere difficile e costoso.
Non tutti i materiali possono essere facilmente depositati con ALD perché non sono ancora stati identificati o commercializzati precursori adatti.
Fare la Scelta Giusta per il Tuo Obiettivo
La scelta dell'ALD è una decisione strategica basata sulla richiesta della tua applicazione delle sue capacità uniche.
- Se il tuo obiettivo principale è rivestire perfettamente nanostrutture 3D complesse: l'ALD è probabilmente l'unico metodo praticabile grazie alla sua eccezionale conformità.
- Se il tuo obiettivo principale è raggiungere una precisione dello spessore sub-nanometrica: il controllo strato per strato dell'ALD è ineguagliabile e necessario per l'elettronica e l'ottica avanzate.
- Se il tuo obiettivo principale è depositare un film spesso in modo rapido ed economico: dovresti considerare metodi alternativi come CVD o PVD, poiché la lentezza dell'ALD è un compromesso significativo.
In definitiva, scegliere l'ALD è una decisione strategica per scambiare la velocità di deposizione con un livello ineguagliabile di precisione e perfezione.
Tabella Riepilogativa:
| Beneficio | Caratteristica Chiave | Applicazione Chiave |
|---|---|---|
| Conformità Ineguagliabile | Rivestimento perfettamente uniforme su strutture 3D complesse | Rivestimento di trincee profonde, materiali porosi |
| Controllo dello Spessore a Scala Atomica | Controllo preciso e digitale contando i cicli di reazione | Nanoelettronica, ottica avanzata |
| Qualità del Film Superiore | Film densi, privi di fori, altamente uniformi | Barriere ad alte prestazioni, substrati di grandi dimensioni |
| Elaborazione a Bassa Temperatura | Deposizione delicata su materiali sensibili alla temperatura | Rivestimento di polimeri, dispositivi prefabbricati |
