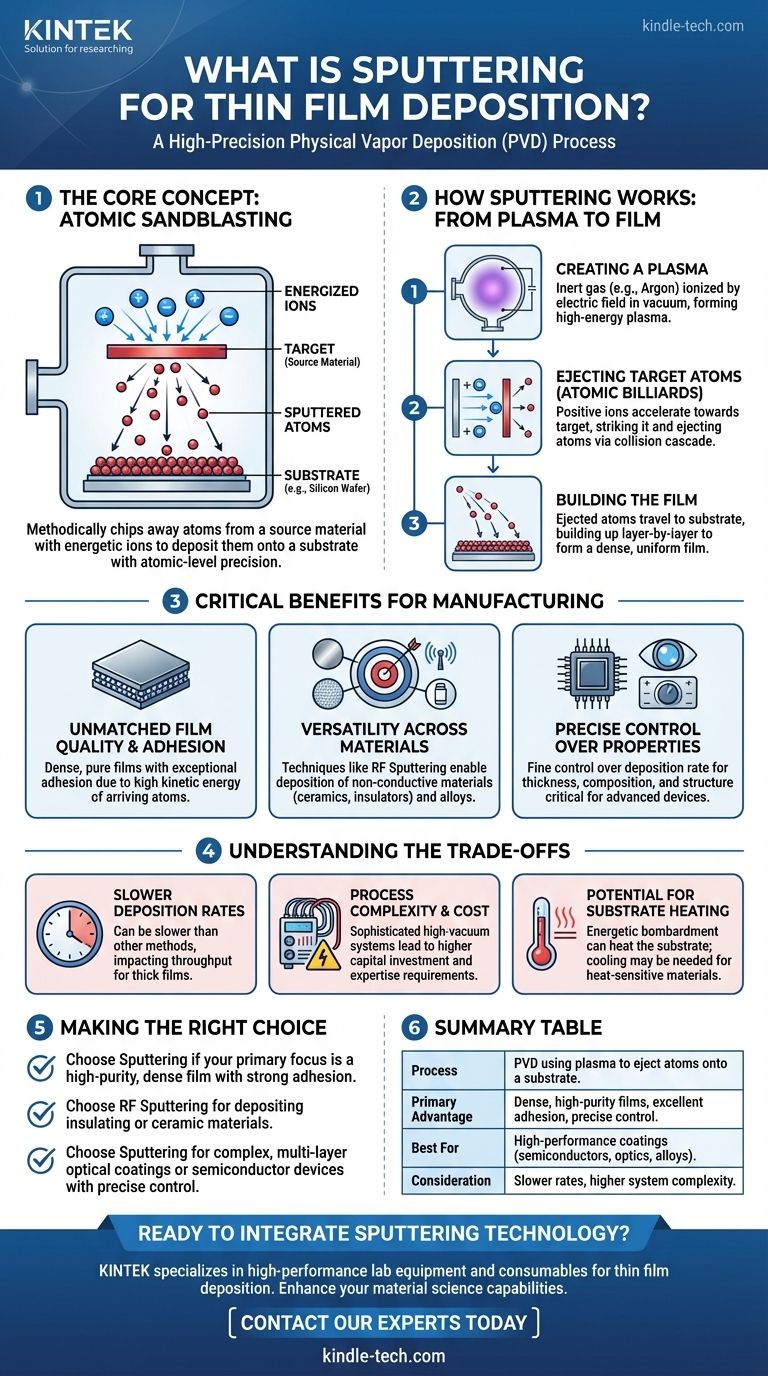

Che cos'è lo sputtering?Guida alla deposizione di film sottili per la produzione avanzata

Lo sputtering è una tecnica di deposizione di film sottili molto diffusa che rientra nella categoria della deposizione fisica da vapore (PVD).Consiste nel bombardare un materiale bersaglio con ioni ad alta energia in una camera a vuoto riempita con un gas inerte, in genere argon.Questo processo disloca gli atomi dal bersaglio, che poi si depositano su un substrato, formando un film sottile e uniforme.Lo sputtering è noto per la sua capacità di produrre film densi e di alta qualità con un controllo preciso dello spessore e della composizione.È utilizzato in diversi settori industriali, tra cui quello dei semiconduttori, dell'ottica e dei pannelli solari, grazie alla sua versatilità ed efficacia nel creare rivestimenti durevoli e funzionali.

Punti chiave spiegati:

Che cos'è lo sputtering?Guida alla deposizione di film sottili per la produzione avanzata
  1. Panoramica dello sputtering:

    • Lo sputtering è una tecnica di deposizione fisica da vapore (PVD) utilizzata per la deposizione di film sottili.
    • Consiste nel bombardare un materiale bersaglio con ioni ad alta energia in una camera a vuoto, facendo sì che gli atomi vengano espulsi dal bersaglio e depositati su un substrato.
    • Questo processo è ampiamente utilizzato in settori quali i semiconduttori, l'ottica e i pannelli solari, grazie alla sua capacità di produrre film uniformi e di alta qualità.
  2. Meccanismo dello sputtering:

    • Una camera a vuoto è riempita con un gas inerte, in genere argon.
    • Una carica elettrica negativa viene applicata al materiale bersaglio, creando un plasma all'interno della camera.
    • Gli ioni ad alta energia del plasma si scontrano con il materiale di destinazione, spostando gli atomi attraverso un processo chiamato cascata di collisioni.
    • Gli atomi espulsi attraversano il vuoto e si depositano sul substrato, formando un film sottile.
  3. Componenti chiave del processo di sputtering:

    • Materiale di destinazione:Il materiale da depositare, come metalli o ceramiche.
    • Substrato:La superficie su cui viene depositato il film sottile, come i wafer di silicio o i pannelli solari.
    • Gas inerte (Argon):Facilita la creazione di plasma e il bombardamento di ioni.
    • Camera a vuoto:Assicura un ambiente controllato e privo di contaminanti.
    • Catodo/Elettrodo:Energizza il plasma e avvia il processo di sputtering.
  4. Vantaggi dello sputtering:

    • Deposizione uniforme:Produce film altamente uniformi e densi, riducendo le tensioni residue.
    • Controllo preciso:Consente un controllo preciso dello spessore del film regolando il tempo di deposizione e i parametri di processo.
    • Versatilità:Può depositare un'ampia gamma di materiali, compresi metalli, leghe e composti.
    • Deposizione a bassa temperatura:Adatto per substrati sensibili alla temperatura, in quanto può essere eseguito a temperature inferiori rispetto ad altri metodi di deposizione.
  5. Applicazioni dello sputtering:

    • Semiconduttori:Utilizzato per depositare strati conduttivi e isolanti nei circuiti integrati.
    • Dispositivi ottici:Crea rivestimenti antiriflesso e riflettenti per lenti e specchi.
    • Pannelli solari:Deposita strati fotovoltaici a film sottile per celle solari.
    • Conservazione dei dati:Forma strati magnetici e protettivi nelle unità disco e nei CD.
    • Rivestimenti decorativi e funzionali:Applicato nell'industria automobilistica e delle pentole per le sue proprietà estetiche e antiaderenti.
  6. Contesto storico:

    • Lo sputtering è stato utilizzato per la prima volta nel 1904 da Thomas Edison per applicare sottili strati metallici alle registrazioni fonografiche in cera.
    • Da allora, si è evoluta in una tecnologia fondamentale per la produzione moderna, consentendo progressi nell'elettronica, nell'ottica e nelle energie rinnovabili.
  7. Confronto con altri metodi di deposizione a film sottile:

    • Sputtering vs. evaporazione:Lo sputtering offre una migliore adesione e uniformità, soprattutto per i substrati complessi, mentre l'evaporazione è più semplice ma meno versatile.
    • Sputtering vs. Deposizione chimica da vapore (CVD):Lo sputtering è un processo fisico, mentre la CVD coinvolge reazioni chimiche, rendendo lo sputtering più adatto alle applicazioni sensibili alla temperatura.
  8. Varianti dello sputtering:

    • Sputtering reattivo:Introduce gas reattivi (ad esempio, ossigeno o azoto) per formare film composti come ossidi o nitruri.
    • Sputtering con magnetron:Utilizza i campi magnetici per aumentare la densità del plasma e la velocità di deposizione, migliorando l'efficienza e la qualità del film.
    • Sputtering a fascio ionico:Impiega una sorgente ionica esterna per un controllo preciso delle proprietà del film, spesso utilizzato nei rivestimenti ottici di alta precisione.

Comprendendo questi punti chiave, gli acquirenti di apparecchiature e materiali di consumo possono valutare meglio l'idoneità dello sputtering per le loro applicazioni specifiche, garantendo prestazioni ottimali e un buon rapporto costo-efficacia nei processi di deposizione di film sottili.

Tabella riassuntiva:

Aspetto Dettagli
Definizione Tecnica di deposizione fisica da vapore (PVD) per la deposizione di film sottili.
Meccanismo Bombarda il materiale bersaglio con ioni ad alta energia in una camera a vuoto.
Componenti principali Materiale target, substrato, gas inerte (argon), camera a vuoto, catodo.
Vantaggi Deposizione uniforme, controllo preciso, versatilità, processo a bassa temperatura.
Applicazioni Semiconduttori, dispositivi ottici, pannelli solari, archiviazione dati, rivestimenti.
Variazioni Sputtering reattivo, magnetron sputtering, sputtering a fascio ionico.

Scoprite come lo sputtering può migliorare il vostro processo di produzione... contattate i nostri esperti oggi stesso !
