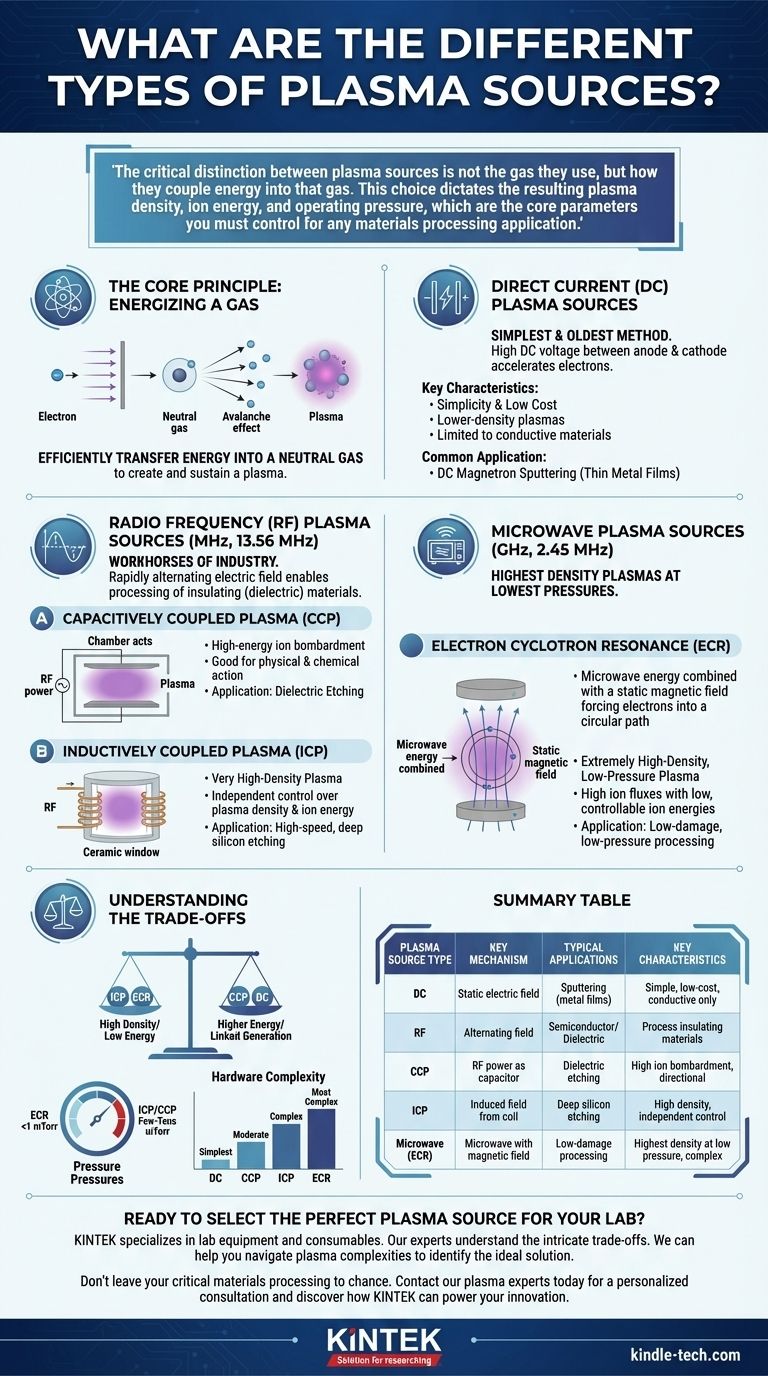

I tipi principali di sorgenti di plasma sono classificati in base alla frequenza del campo elettromagnetico utilizzato per energizzare un gas. Le sorgenti industriali più comuni sono quelle a Corrente Continua (DC), a Radiofrequenza (RF) — che include il Plasma Accoppiato Capacitivamente (CCP) e il Plasma Accoppiato Induttivamente (ICP) — e le sorgenti a Microonde, come la Risonanza Ciclotronica degli Elettroni (ECR). Ogni metodo offre un modo fondamentalmente diverso per controllare le proprietà del plasma per applicazioni specifiche.
La distinzione critica tra le sorgenti di plasma non è il gas che utilizzano, ma come accoppiano l'energia in quel gas. Questa scelta determina la densità del plasma risultante, l'energia ionica e la pressione operativa, che sono i parametri fondamentali che devi controllare per qualsiasi applicazione di lavorazione dei materiali.
Il Principio Fondamentale: Energizzare un Gas
Ogni sorgente di plasma è progettata per risolvere un problema: come trasferire efficientemente energia in un gas neutro per creare e sostenere un plasma. Questo processo comporta la rimozione di elettroni dagli atomi di gas, creando una miscela di ioni, elettroni e particelle neutre.
Il Ruolo degli Elettroni
Il processo inizia accelerando gli elettroni liberi con un campo elettrico. Questi elettroni energizzati collidono con gli atomi di gas neutri, staccando altri elettroni in un effetto a valanga che accende e sostiene il plasma.
Come Viene Accoppiata l'Energia
Il "tipo" di sorgente di plasma è definito dalla natura del campo elettromagnetico utilizzato per accelerare questi elettroni. La frequenza di questo campo — da DC (0 Hz) a RF (MHz) a Microonde (GHz) — è il parametro di progettazione più importante.
Sorgenti di Plasma a Corrente Continua (DC)
Il plasma DC è il metodo più semplice e antico di generazione del plasma. Funziona in modo molto simile a un tubo fluorescente, ma con gas e livelli di potenza diversi.
Come Funzionano le Scariche DC
Una tensione DC elevata viene applicata tra due elettrodi (un anodo e un catodo) all'interno di una camera a vuoto. Questo campo elettrico statico accelera gli elettroni, che poi ionizzano il gas attraverso collisioni.
Caratteristiche Chiave
Le sorgenti DC sono note per la loro semplicità e basso costo. Tuttavia, tipicamente producono plasmi a densità inferiore e possono essere utilizzate solo con materiali target conduttivi, poiché l'accumulo di carica su materiali isolanti estinguerebbe il plasma.
Applicazioni Comuni
L'applicazione più comune è lo sputtering magnetron DC, utilizzato per depositare film metallici sottili. L'elevato bombardamento ionico caratteristico delle scariche DC lo rende ideale per questo processo fisico.
Sorgenti di Plasma a Radiofrequenza (RF)
Le sorgenti RF sono i cavalli da lavoro delle industrie dei semiconduttori e della lavorazione dei materiali. Operano nella gamma di frequenze dei megahertz (MHz), più comunemente a 13,56 MHz.
Perché Usare l'RF?
Il campo elettrico che si alterna rapidamente consente la lavorazione di materiali isolanti (dielettrici). La rapida oscillazione impedisce l'accumulo di una carica netta sulle superfici, che altrimenti interromperebbe il processo al plasma.
Plasma Accoppiato Capacitivamente (CCP)
In un sistema CCP, la camera stessa agisce come un condensatore. La potenza RF viene applicata a un elettrodo e le pareti della camera sono tipicamente messe a terra. Il plasma viene generato nello spazio tra queste due "piastre".
Questo design crea forti campi elettrici nelle guaine del plasma vicino agli elettrodi. Ciò si traduce in un bombardamento ionico relativamente ad alta energia sulla superficie del substrato, rendendo i CCP eccellenti per processi che richiedono azione fisica e chimica, come l'incisione dielettrica.
Plasma Accoppiato Induttivamente (ICP)
Una sorgente ICP utilizza una bobina, tipicamente avvolta attorno a una finestra ceramica sulla parte superiore della camera. La potenza RF applicata alla bobina crea un campo magnetico variabile nel tempo, che a sua volta induce un potente campo elettrico all'interno del plasma stesso.
Questo metodo è altamente efficiente nel generare un plasma a densità molto elevata. Fondamentalmente, questo può essere fatto senza creare una guaina ad alta tensione, consentendo un controllo indipendente sulla densità del plasma (tramite la bobina ICP) e sull'energia ionica (tramite una polarizzazione RF separata sul substrato). L'ICP è lo standard per l'incisione profonda e ad alta velocità del silicio.
Sorgenti di Plasma a Microonde
Operando nella gamma dei gigahertz (GHz), tipicamente a 2,45 GHz, le sorgenti a microonde possono creare i plasmi a densità più elevata alle pressioni operative più basse.
Risonanza Ciclotronica degli Elettroni (ECR)
Le sorgenti ECR utilizzano una combinazione di energia a microonde e un forte campo magnetico statico. Il campo magnetico costringe gli elettroni a seguire un percorso circolare, e la frequenza delle microonde è sintonizzata per corrispondere a questa frequenza "ciclotronica".
Questa condizione di risonanza consente un trasferimento di energia incredibilmente efficiente agli elettroni, generando un plasma a densità estremamente elevata e a bassa pressione.
Caratteristiche Chiave
I sistemi ECR producono flussi ionici elevati con energie ioniche molto basse e controllabili. Tuttavia, l'hardware, che include generatori di microonde e grandi elettromagneti, è significativamente più complesso e costoso rispetto ai sistemi RF o DC.
Comprendere i Compromessi
La scelta di una sorgente di plasma è una questione di bilanciare requisiti contrastanti. Non esiste una singola sorgente "migliore"; esiste solo la sorgente migliore per un obiettivo tecnico specifico.
Densità del Plasma vs. Energia Ionica
Questo è il compromesso più critico.
- ICP ed ECR sono maestri nella produzione di plasma ad alta densità con bassa energia ionica. Essi disaccoppiano la generazione di densità dall'energia degli ioni che colpiscono la superficie.
- CCP e DC collegano intrinsecamente la generazione del plasma con una maggiore energia ionica sulla superficie del substrato.
Pressione Operativa
La capacità di sostenere un plasma varia con la pressione.
- Le sorgenti ECR eccellono a pressioni molto basse (<1 mTorr), dove le collisioni sono infrequenti.
- ICP e CCP operano nella gamma di pressione bassa-media (da pochi a decine di mTorr).
- Le scariche DC spesso richiedono pressioni leggermente più elevate per sostenere la scarica.
Complessità e Costo dell'Hardware
La semplicità è un vincolo ingegneristico importante.
- Le sorgenti DC sono le più semplici ed economiche.
- I sistemi CCP sono moderatamente complessi.
- I sistemi ICP aggiungono la complessità di una bobina induttiva e di una rete di adattamento.
- I sistemi ECR sono i più complessi e costosi a causa dell'hardware a microonde e dei grandi magneti.
Selezione della Sorgente Giusta per la Tua Applicazione
I tuoi requisiti di processo si mappano direttamente a una specifica tecnologia di sorgente di plasma.
- Se il tuo obiettivo principale è l'incisione chimica o la deposizione ad alta velocità: Hai bisogno di una sorgente ad alta densità come un ICP o un ECR per fornire il flusso più elevato possibile di specie reattive.
- Se il tuo obiettivo principale è lo sputtering fisico di un target metallico: Una sorgente magnetron DC fornisce il bombardamento ionico ad alta energia necessario per espellere fisicamente il materiale dal target.
- Se il tuo obiettivo principale è l'incisione di materiali dielettrici con direzionalità: Un CCP fornisce una combinazione desiderabile di reagenti chimici e energia ionica moderata-alta per garantire un'incisione anisotropa.
- Se il tuo obiettivo principale è la lavorazione a basso danno a pressioni molto basse: Una sorgente ECR offre un controllo e una densità di plasma senza precedenti nel regime di bassa pressione.
Comprendendo come ogni sorgente accoppia l'energia in un gas, puoi selezionare con sicurezza lo strumento al plasma preciso per la tua sfida di lavorazione dei materiali.
Tabella Riepilogativa:
| Tipo di Sorgente di Plasma | Meccanismo Chiave | Applicazioni Tipiche | Caratteristiche Chiave |
|---|---|---|---|
| Corrente Continua (DC) | Campo elettrico statico tra due elettrodi | Sputtering Magnetron DC (film metallici) | Semplice, a basso costo, alta energia ionica, limitato a materiali conduttivi |
| Radiofrequenza (RF) | Campo elettrico alternato (gamma MHz) | Lavorazione semiconduttori, incisione dielettrica | Può lavorare materiali isolanti, standard comune (13,56 MHz) |
| Accoppiato Capacitivamente (CCP) | Potenza RF applicata all'elettrodo, camera come condensatore | Incisione dielettrica (anisotropa) | Alto bombardamento ionico, buono per processi direzionali |
| Accoppiato Induttivamente (ICP) | Campo elettrico indotto da bobina RF | Incisione profonda ad alta velocità del silicio | Plasma ad alta densità, controllo indipendente di densità ed energia ionica |
| Microonde (es. ECR) | Energia a microonde con campo magnetico statico (GHz) | Lavorazione a basso danno, a bassa pressione | Plasma a densità più elevata a bassa pressione, complesso e costoso |
