In breve, la tensione di un arco a vuoto stabile è notevolmente bassa. Per i materiali degli elettrodi comuni come il rame, questa tensione è tipicamente nell'intervallo da 20 a 30 volt. Questo valore è relativamente costante in un'ampia gamma di correnti ed è determinato principalmente dalla fisica del materiale dell'elettrodo stesso, non dalla distanza tra gli elettrodi.
La tensione di un arco a vuoto è fondamentalmente diversa da quella di un arco in aria. Non è governata dalla resistenza di una lunga colonna di plasma, ma dall'energia richiesta per vaporizzare e ionizzare gli atomi dal catodo metallico, risultando in una caduta di tensione bassa e stabile concentrata vicino alla superficie dell'elettrodo.
L'Anatomia di una Tensione di Arco a Vuoto
Per capire perché la tensione è così bassa, devi prima capire come si forma un arco a vuoto. A differenza di un arco familiare in aria, non c'è gas circostante da ionizzare. Il plasma è creato interamente dal materiale dell'elettrodo.
La Sorgente del Plasma
Un arco nel vuoto è una scarica di plasma sostenuta da vapore metallico che è stato evaporato e ionizzato dagli elettrodi. Questo processo ha origine in regioni microscopiche intensamente calde sull'elettrodo negativo note come punti catodici.
La Caduta Catodica: La Componente Primaria
La maggior parte della tensione dell'arco si verifica in una regione estremamente sottile direttamente di fronte alla superficie del catodo. Questa è la tensione di caduta catodica. Questa caduta di tensione fornisce l'energia necessaria per liberare gli elettroni dal catodo e accelerarli, causando l'intenso riscaldamento localizzato che vaporizza il metallo e ionizza il vapore risultante.
La Colonna di Plasma
Una volta che il vapore metallico è ionizzato, forma un ponte di plasma altamente conduttivo tra gli elettrodi. Poiché il vuoto non offre altre molecole di gas per ostacolare il flusso di carica, questa colonna di plasma ha una resistenza molto bassa. Per i brevi intervalli trovati nella maggior parte delle applicazioni (ad esempio, pochi millimetri), la caduta di tensione attraverso questa colonna è spesso trascurabile.
La Caduta Anodica
Una caduta di tensione minore, la caduta anodica, si verifica all'elettrodo positivo dove gli elettroni vengono raccolti. Il suo contributo alla tensione totale dell'arco è tipicamente meno significativo della caduta catodica.
Fattori Chiave che Definiscono la Tensione
La stabilità e il basso valore della tensione dell'arco a vuoto sono un risultato diretto della fisica al catodo. Solo pochi parametri chiave hanno un'influenza significativa.
Materiale dell'Elettrodo (Il Fattore Dominante)
Il fattore più importante è il materiale del catodo. La tensione dell'arco è fortemente correlata all'energia richiesta per creare ioni dal metallo specifico. I materiali con potenziali di ionizzazione e funzioni di lavoro inferiori tendono a produrre tensioni d'arco inferiori.
- Zinco (Zn): ~12 V
- Rame (Cu): ~20 V
- Tungsteno (W): ~26 V
Questo legame diretto tra materiale e tensione è una caratteristica distintiva dell'arco a vuoto.
Corrente dell'Arco (Un'Influenza Sorprendentemente Debole)
Per un arco diffuso, la tensione è notevolmente indipendente dalla corrente in un intervallo molto ampio. L'aumento della corrente da decine a migliaia di ampere può aumentare la tensione solo di pochi volt. Questo perché una corrente più elevata è accomodata dalla formazione di più punti catodici, non dall'aumento della tensione di ciascun punto.
Distanza tra gli Elettrodi (Conta Solo Quando è Grande)
Per brevi distanze tra gli elettrodi (fino a ~10-15 mm), la tensione dell'arco è quasi indipendente dalla lunghezza della distanza. La bassa resistenza della colonna di plasma significa che renderla leggermente più lunga ha un effetto minimo sulla tensione totale. Solo a distanze molto maggiori la resistenza della colonna di plasma diventa un fattore significativo.
Implicazioni Pratiche e Compromessi
Le proprietà uniche della tensione dell'arco a vuoto hanno conseguenze critiche per la sua applicazione, in particolare nella commutazione elettrica ad alta potenza.
Bassa Tensione Significa Bassa Dissipazione di Potenza
La bassa tensione di mantenimento è un vantaggio significativo. Poiché la potenza è il prodotto di tensione e corrente (P = V × I), una bassa tensione d'arco significa che meno energia viene dissipata come calore nel dispositivo per una data corrente. Ciò si traduce in una ridotta erosione dei contatti e meno stress termico, consentendo la progettazione di interruttori a vuoto compatti e di lunga durata.
La Sfida dell'Accensione
Mentre la tensione di sostentamento è bassa, l'avvio dell'arco richiede condizioni diverse. La scarica nel vuoto richiede un campo elettrico molto elevato per estrarre gli elettroni dal catodo o la separazione fisica dei contatti che trasportano corrente per estrarre l'arco.
Il Vantaggio nell'Interruzione in Corrente Alternata
Il plasma in un arco a vuoto è molto tenue. Quando la corrente alternata si avvicina naturalmente a un passaggio per lo zero, la creazione di nuovo plasma nei punti catodici cessa. Il plasma esistente a bassa densità si diffonde e si deionizza con estrema velocità, consentendo all'intervallo di vuoto di recuperare rapidamente la sua rigidità dielettrica e impedire che l'arco si riaccenda.
Come Questo Si Applica alla Tua Applicazione
Comprendere la natura della tensione dell'arco a vuoto ti consente di sfruttare le sue proprietà per obiettivi specifici.
- Se il tuo obiettivo principale è la commutazione elettrica (ad esempio, interruttori automatici): Il punto chiave è che la bassa tensione minimizza l'erosione dei contatti e lo stress energetico durante il funzionamento, consentendo la creazione di dispositivi altamente affidabili e senza manutenzione.
- Se il tuo obiettivo principale è la scienza dei materiali (ad esempio, deposizione di film sottili): La tensione dell'arco è un indicatore diretto dell'energia ionica prodotta dal catodo, che può essere controllata dalla selezione del materiale per adattare le proprietà dei rivestimenti depositati.
- Se il tuo obiettivo principale è la ricerca sulla fisica del plasma: La tensione dell'arco a vuoto serve come diagnostica fondamentale, fornendo una visione critica del complesso equilibrio energetico e dei meccanismi di generazione di particelle sulla superficie del catodo.
In definitiva, la tensione bassa e stabile di un arco a vuoto è la firma diretta del suo principio operativo fondamentale: creare un percorso conduttivo da metallo solido in un vuoto.
Tabella Riepilogativa:
| Fattore | Effetto sulla Tensione dell'Arco | Intervallo Tipico |
|---|---|---|
| Materiale dell'Elettrodo | Fattore dominante; definisce la tensione base | Rame: ~20V, Tungsteno: ~26V |
| Corrente dell'Arco | Effetto minimo; la tensione è stabile | Aumenta solo leggermente in ampi intervalli di corrente |
| Distanza tra gli Elettrodi | Trascurabile per brevi distanze (<10-15mm) | Diventa significativo solo per grandi distanze |
Sfrutta il controllo preciso della tecnologia dell'arco a vuoto per la tua applicazione.
Sia che tu stia sviluppando interruttori elettrici ad alta affidabilità, rivestimenti a film sottile avanzati o conducendo ricerche sul plasma, comprendere e controllare la tensione dell'arco è fondamentale per il tuo successo.
KINTEK è specializzata in attrezzature e materiali di consumo da laboratorio, soddisfacendo le esigenze di laboratorio. La nostra esperienza può aiutarti a selezionare i materiali degli elettrodi e le configurazioni di sistema giusti per ottimizzare le prestazioni, minimizzare l'erosione e ottenere risultati coerenti.
Contatta i nostri esperti oggi per discutere come possiamo supportare le tue specifiche esigenze di arco a vuoto e migliorare l'efficienza e l'affidabilità del tuo progetto.

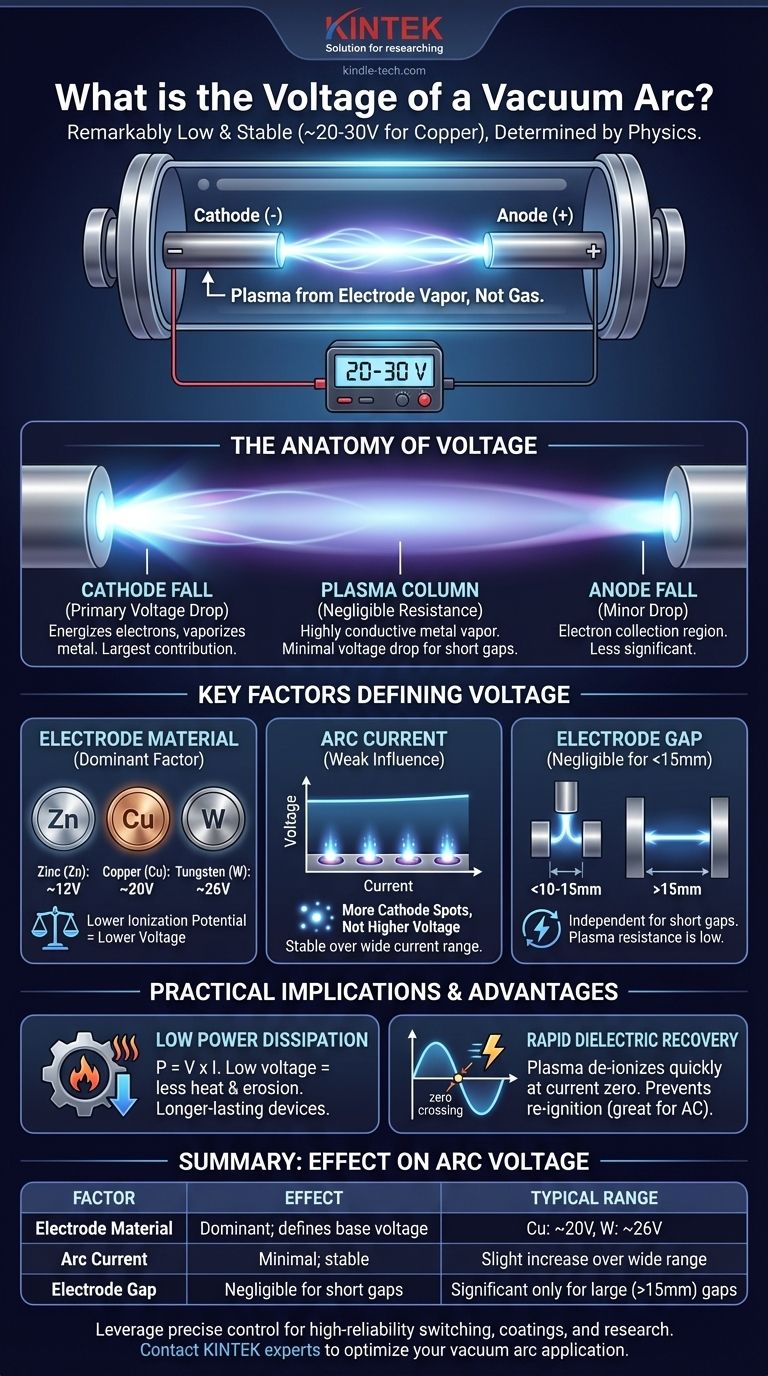

Guida Visiva
