In sostanza, uno sputter coater è uno strumento di precisione utilizzato per depositare uno strato ultra-sottile e uniforme di materiale su una superficie. Questo processo, noto come deposizione a sputtering, è una tecnica fondamentale nella scienza e nell'ingegneria moderna. Viene utilizzato per creare film che vanno da pochi nanometri a diversi micrometri di spessore all'interno di una camera a vuoto, alterando fondamentalmente le proprietà della superficie del substrato.
Molte tecnologie avanzate e analisi scientifiche richiedono la modifica delle proprietà superficiali di un materiale, come la conducibilità elettrica o la riflettività, senza alterarne la forma massiva. Uno sputter coater fornisce un metodo altamente controllabile e affidabile per applicare questo film sottile funzionale.
Come Funziona il Coating a Sputtering: Una Collisione Controllata
Il processo è un metodo di deposizione fisica da fase vapore (PVD) che avviene sotto un vuoto controllato. L'eleganza della tecnica risiede nel suo utilizzo del trasferimento di momento.
L'Ambiente a Vuoto
Innanzitutto, il campione (il substrato) e il materiale di rivestimento (il target) vengono posizionati in una camera e l'aria viene aspirata. Questo vuoto è fondamentale per prevenire la contaminazione e consentire agli atomi di viaggiare senza ostacoli dal target al substrato.
Il Gas di Sputtering
Successivamente, un gas inerte, tipicamente argon, viene introdotto nella camera a una pressione molto bassa. Viene applicata un'alta tensione, che strappa gli elettroni dagli atomi di argon e crea un gas ionizzato, o plasma.
La Deposizione Atomica
Questi ioni di argon caricati positivamente vengono accelerati da un campo elettrico e si scontrano con il target carico negativamente. Questa collisione ad alta energia espelle fisicamente, o "spazza via" (sputters), gli atomi dal materiale target. Questi atomi espulsi viaggiano attraverso il vuoto e si depositano sul substrato, accumulando gradualmente un film sottile e uniforme.
L'Uso Più Comune: Preparazione dei Campioni per la Microscopia Elettronica
Sebbene il coating a sputtering abbia molti usi industriali, la sua applicazione più frequente nei laboratori di ricerca è la preparazione di campioni per un Microscopio Elettronico a Scansione (SEM).
La Sfida dei Campioni Non Conduttivi
Un SEM crea un'immagine scansionando una superficie con un fascio di elettroni focalizzato. Se il campione non è conduttivo (ad esempio, un polimero, una ceramica o un campione biologico), gli elettroni del fascio si accumulano sulla sua superficie.
L'Effetto di "Carica" (Charging)
Questo accumulo di carica statica devia il fascio di elettroni in arrivo, causando una grave distorsione dell'immagine, una luminosità innaturale e una perdita completa dei dettagli fini. L'immagine risultante è spesso inutilizzabile per l'analisi scientifica.
La Soluzione dello Sputter Coater
Depositando uno strato di spessore nanometrico di un metallo conduttivo—molto comunemente oro—lo sputter coater fornisce un percorso affinché questa carica in eccesso si dissipi. Il rivestimento è così sottile che preserva la topografia superficiale del campione rendendolo contemporaneamente conduttivo, consentendo un'immagine chiara, stabile e ad alta risoluzione.
Comprendere i Compromessi e i Parametri Chiave
La qualità del rivestimento non è automatica. Dipende da un attento equilibrio di diversi parametri di processo, che devono essere ottimizzati per l'applicazione specifica.
Qualità del Rivestimento vs. Velocità di Deposizione
La corrente di sputtering e la tensione influenzano direttamente la velocità con cui il film viene depositato. Una potenza maggiore porta a un processo di rivestimento più rapido, ma può anche aumentare la dimensione dei grani del film metallico. Per il lavoro di routine questo va bene, ma per l'imaging ad altissima risoluzione, un grano più grande può oscurare i dettagli nanometrici che si desidera visualizzare.
Scelta del Materiale Target
L'oro è una scelta popolare perché è molto efficiente da sputare e altamente conduttivo. Tuttavia, per la microscopia ad altissima risoluzione, materiali come platino/palladio o iridio sono spesso utilizzati perché producono una struttura a grana molto più fine e uniforme.
Il Rischio di Danno al Campione
Il processo di sputtering genera un po' di calore. Per i campioni robusti questo non è un problema, ma i campioni biologici o polimerici delicati possono danneggiarsi. Abbassare la corrente di sputtering e aumentare la distanza target-campione può mitigare questo effetto di riscaldamento a scapito di un tempo di deposizione più lungo.
Fare la Scelta Giusta per il Tuo Obiettivo
Il processo di coating a sputtering ideale è dettato interamente dal tuo obiettivo finale.
- Se il tuo obiettivo principale è l'imaging SEM di routine di campioni robusti: Un rivestimento standard in oro o oro/palladio a una corrente relativamente alta fornisce una soluzione veloce ed economica per prevenire la carica.
- Se il tuo obiettivo principale è la microscopia ad altissima risoluzione (FESEM): Devi utilizzare un rivestimento a grana più fine (e spesso più sottile) come platino o iridio, applicato a una corrente inferiore, per risolvere le caratteristiche nanometriche senza oscurarle.
- Se il tuo obiettivo principale è la deposizione di film sottili industriali (ad esempio, per ottica o semiconduttori): La scelta del materiale target e di tutti i parametri di processo è strettamente determinata dalle proprietà elettriche, ottiche o magnetiche finali richieste per il dispositivo.
In definitiva, uno sputter coater è un potente strumento per ingegnerizzare con precisione la superficie di un materiale per rivelare i suoi dettagli nascosti o abilitare funzionalità completamente nuove.
Tabella Riassuntiva:
| Caso d'Uso Chiave | Funzione Principale | Materiali Target Comuni |
|---|---|---|
| Preparazione Campioni SEM | Previene la carica sui campioni non conduttivi per un'immagine chiara | Oro, Oro/Palladio |
| Imaging ad Alta Risoluzione (FESEM) | Deposita film a grana fine per risolvere dettagli nanometrici | Platino, Iridio |
| Deposizione di Film Sottili Industriali | Ingegnerizza le proprietà superficiali per elettronica e ottica | Vari metalli e leghe |
Pronto a migliorare le capacità del tuo laboratorio con una deposizione di film sottili di precisione?
KINTEK è specializzata in sputter coater ad alte prestazioni e attrezzature da laboratorio, fornendo soluzioni affidabili per la tua applicazione specifica, che si tratti di preparazione di campioni SEM di routine o di ricerca avanzata sui materiali. I nostri esperti possono aiutarti a selezionare il sistema ideale per ottenere risultati superiori e migliorare l'efficienza del tuo laboratorio.
Contatta KINTEK oggi stesso per discutere le tue esigenze e scoprire lo sputter coater giusto per il tuo laboratorio!

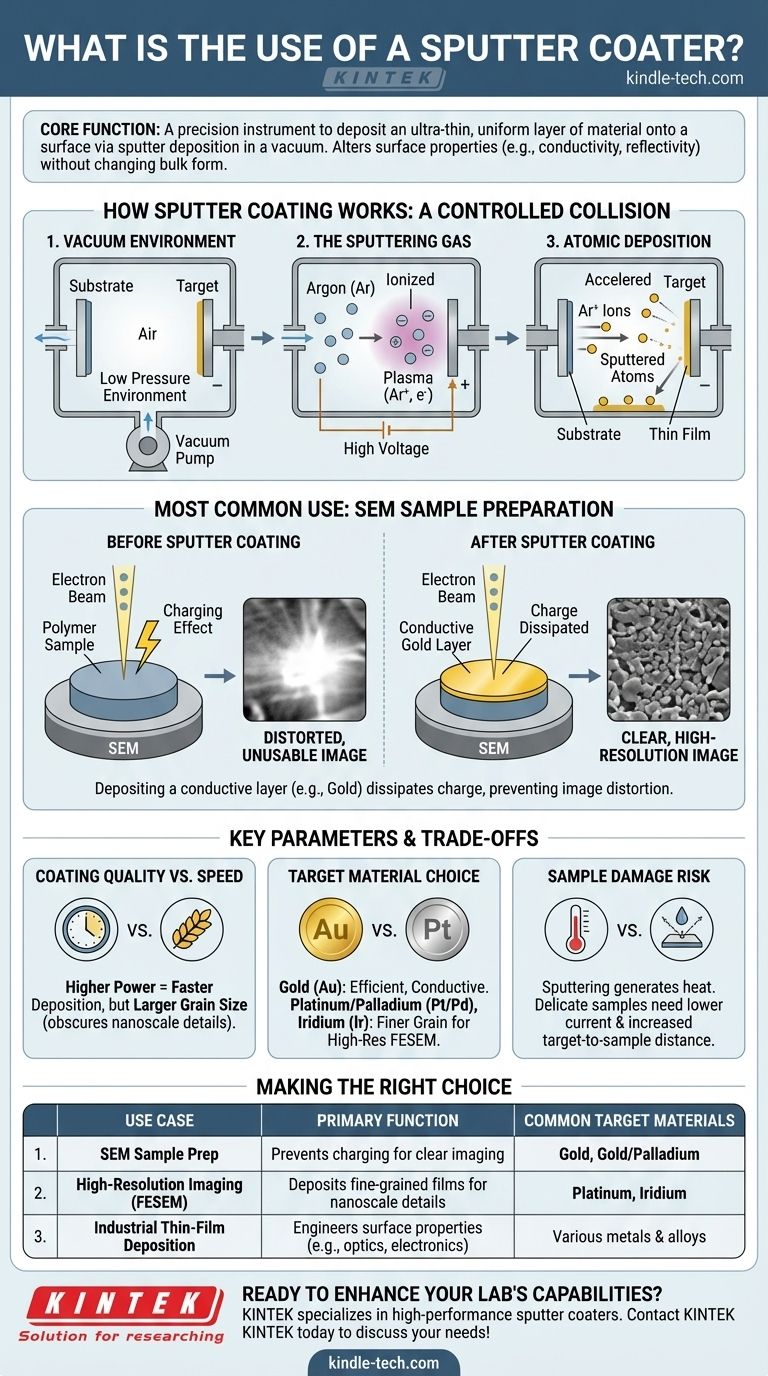

Guida Visiva
