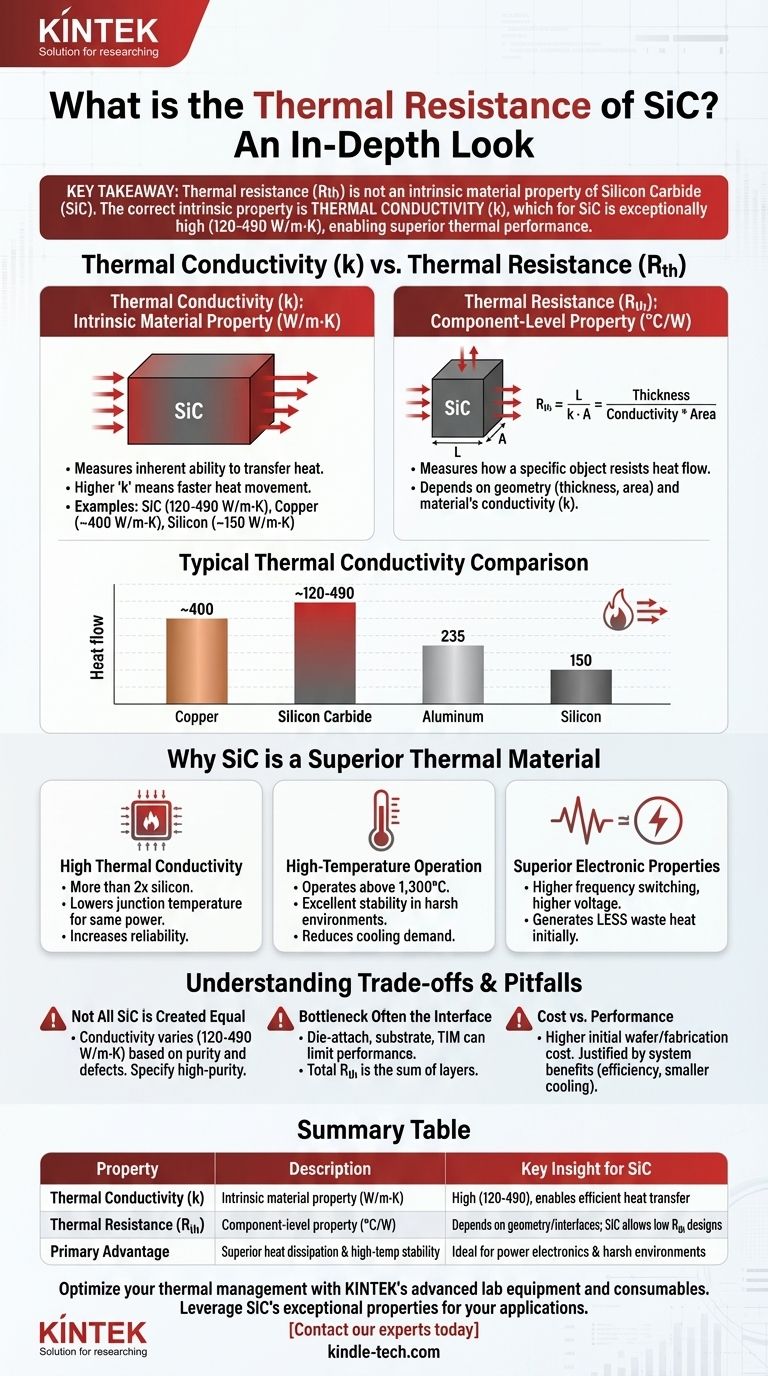

In breve, non è possibile assegnare un singolo valore di resistenza termica al Carburo di Silicio (SiC) come materiale. La resistenza termica è una proprietà della geometria e delle interfacce di un componente specifico, non del materiale stesso. La proprietà intrinseca corretta da considerare è la conduttività termica (k), e per il SiC, è eccezionalmente alta, tipicamente compresa tra 120 e 490 W/m·K, che è di gran lunga superiore al silicio e consente le sue eccellenti prestazioni termiche.
Il problema principale è una comune confusione tra due concetti diversi: la capacità intrinseca di un materiale di condurre il calore (conduttività) e l'opposizione di un componente specifico al flusso di calore (resistenza). L'elevata conduttività termica del Carburo di Silicio è il motivo per cui viene scelto per applicazioni ad alta potenza e alta temperatura, poiché consente la progettazione di componenti con una resistenza termica molto bassa.
Conduttività Termica vs. Resistenza Termica
Per valutare correttamente un materiale come il SiC, è fondamentale comprendere la distinzione tra queste due proprietà termiche. Sono correlate ma fondamentalmente diverse.
Conduttività Termica (k): Una Proprietà Intrinseca del Materiale
La conduttività termica, indicata come 'k', è una misura della capacità intrinseca di un materiale di trasferire calore. Si misura in watt per metro-Kelvin (W/m·K).
Un materiale con un valore 'k' elevato, come il SiC, consente al calore di muoversi attraverso di esso rapidamente ed efficientemente. Questa è una caratteristica fondamentale, come la densità o il punto di fusione.
Per contesto, confronta la tipica conduttività termica del SiC (circa 370 W/m·K per cristalli di alta qualità) con altri materiali comuni:
- Rame: ~400 W/m·K
- Carburo di Silicio (SiC): ~120 - 490 W/m·K
- Alluminio: ~235 W/m·K
- Silicio (Si): ~150 W/m·K
Resistenza Termica (Rth): Una Proprietà a Livello di Componente
La resistenza termica, indicata come 'Rth', misura quanto un oggetto o un'interfaccia specifica resiste al flusso di calore. Si misura in gradi Celsius per watt (°C/W) o Kelvin per watt (K/W).
A differenza della conduttività, la resistenza non è una proprietà del materiale. Dipende interamente dalla conduttività del materiale (k) e dalla geometria del componente (il suo spessore e l'area della sezione trasversale). Un componente più spesso e più stretto avrà una resistenza termica maggiore rispetto a uno sottile e largo fatto dello stesso materiale.
Perché il SiC è un Materiale Termico Superiore
Il motivo per cui i progettisti scelgono il SiC è che la sua elevata conduttività termica e altre proprietà uniche consentono loro di costruire dispositivi in grado di gestire carichi termici estremi.
Elevata Conduttività Termica
La capacità del SiC di condurre il calore è più del doppio rispetto al silicio tradizionale. In un semiconduttore di potenza, ciò significa che il calore generato nella piccola regione attiva del chip può essere allontanato e diffuso all'incapsulamento e al dissipatore di calore in modo molto più efficace.
Ciò si traduce direttamente in una temperatura di giunzione inferiore per la stessa dissipazione di potenza, aumentando l'affidabilità e la durata del dispositivo.
Funzionamento ad Alta Temperatura
Come indicato nel tuo riferimento, il SiC può operare a temperature estremamente elevate, ben oltre i 1.300°C per determinate applicazioni. Questa stabilità termica è cruciale non solo per i dispositivi in ambienti difficili (come motori o forni industriali) ma anche per l'elettronica di potenza.
Poiché il SiC può tollerare temperature interne più elevate, riduce la richiesta sul sistema di raffreddamento, consentendo potenzialmente dissipatori di calore più piccoli, leggeri e meno costosi.
Proprietà Elettroniche Superiori
Per l'elettronica di potenza, i vantaggi termici del SiC sono amplificati dalle sue proprietà elettroniche a bandgap ampio. I dispositivi SiC possono commutare a frequenze più elevate e operare a tensioni più elevate con perdite interne inferiori rispetto al silicio.
Ciò significa che i dispositivi SiC generano meno calore di scarto fin dall'inizio, facilitando la sfida della gestione termica.
Comprendere i Compromessi e le Insidie
Sebbene il SiC offra prestazioni eccezionali, non è una soluzione semplice da implementare. Un'analisi oggettiva richiede di considerare i suoi limiti.
Non Tutto il SiC è Uguale
La conduttività termica del SiC può variare significativamente, da ~120 W/m·K a oltre 490 W/m·K. Questo intervallo è dovuto a differenze nella purezza del cristallo, nei difetti e nei processi di produzione.
Per applicazioni esigenti, specificare SiC monocristallino di alta purezza è fondamentale per ottenere le prestazioni termiche attese.
Il Collo di Bottiglia è Spesso l'Interfaccia
In un dispositivo reale, come un modulo di potenza, la resistenza termica del die di SiC stesso è solo una parte dell'equazione totale. Le prestazioni complessive del sistema sono spesso limitate da altri strati.
La resistenza termica del materiale di attacco del die, del substrato e del materiale di interfaccia termica (TIM) tra il package e il dissipatore di calore può rappresentare un significativo collo di bottiglia. Un package mal progettato può facilmente annullare i benefici di un chip SiC ad alta conduttività.
Costo vs. Prestazioni
I wafer di SiC e la fabbricazione dei dispositivi SiC sono attualmente più costosi rispetto alle loro controparti in silicio. La decisione di utilizzare il SiC spesso comporta un'analisi costi-benefici a livello di sistema.
Il costo iniziale più elevato dei componenti SiC può essere giustificato da risparmi altrove, come la necessità di un sistema di raffreddamento più piccolo, una maggiore efficienza complessiva del sistema o una maggiore affidabilità in condizioni difficili.
Fare la Scelta Giusta per la Tua Applicazione
La tua decisione finale dovrebbe essere guidata dal tuo obiettivo ingegneristico primario.
- Se il tuo obiettivo principale è la massima dissipazione del calore nell'elettronica di potenza: Specifica SiC monocristallino di alta qualità e analizza l'intero percorso termico, ottimizzando il packaging e i materiali di interfaccia per minimizzare la resistenza termica totale.
- Se il tuo obiettivo principale è la prestazione in ambienti ad alta temperatura: La stabilità termica del SiC è il tuo vantaggio chiave, consentendo un funzionamento affidabile dove il silicio fallirebbe.
- Se il tuo obiettivo principale è bilanciare costo e prestazioni: Devi soppesare il costo più elevato dei componenti SiC rispetto ai benefici complessivi del sistema, inclusa una maggiore efficienza, requisiti di raffreddamento ridotti e una maggiore densità di potenza.
Sfruttando l'eccezionale conduttività termica del Carburo di Silicio, puoi progettare sistemi più efficienti, affidabili e compatti.
Tabella Riepilogativa:
| Proprietà | Descrizione | Approfondimento Chiave per il SiC |
|---|---|---|
| Conduttività Termica (k) | Proprietà intrinseca del materiale (W/m·K) | Elevata (120-490 W/m·K), consente un efficiente trasferimento di calore |
| Resistenza Termica (Rth) | Proprietà a livello di componente (°C/W) | Dipende dalla geometria e dalle interfacce; il SiC consente progetti a bassa Rth |
| Vantaggio Primario | Dissipazione del calore superiore e stabilità ad alta temperatura | Ideale per l'elettronica di potenza e ambienti difficili |
