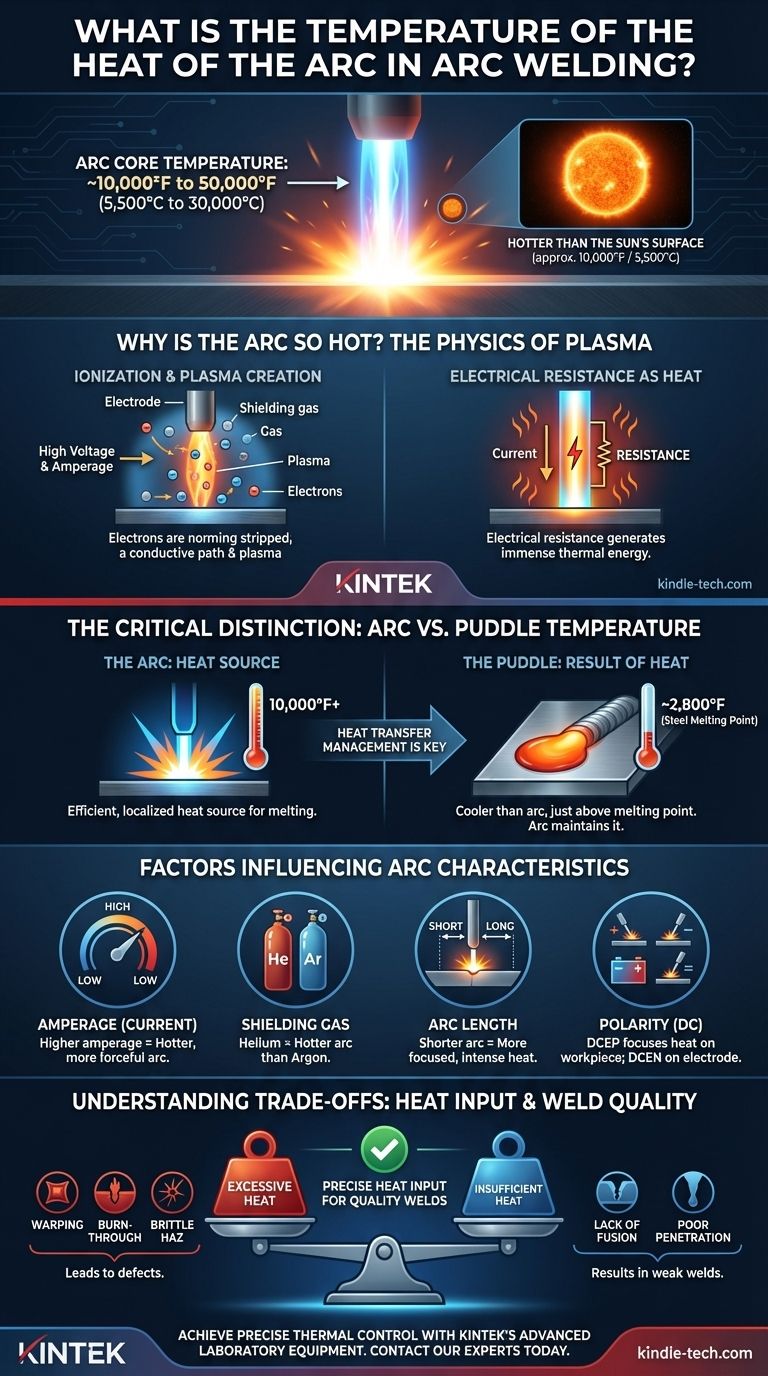

La temperatura al centro di un arco di saldatura è incredibilmente elevata, raggiungendo approssimativamente da 10.000°F a oltre 50.000°F (da 5.500°C a 30.000°C). Questo intervallo è molto più caldo della superficie del sole, che è di circa 10.000°F / 5.500°C. Questo calore estremo è necessario per fondere istantaneamente il metallo base e il materiale d'apporto, creando il bagno di fusione che forma la saldatura.
L'intuizione fondamentale non è la temperatura specifica, ma la comprensione della differenza tra il calore dell'arco e il calore effettivo trasferito al pezzo. L'abilità di un saldatore risiede nel controllare i fattori che gestiscono questo trasferimento di calore, poiché è questo che determina la qualità e l'integrità della saldatura finale.
Perché l'arco è così caldo? La fisica del plasma
Il calore intenso di un arco di saldatura è il risultato diretto della conversione dell'energia elettrica in energia termica attraverso uno stato della materia chiamato plasma.
Creazione dello stato di plasma
Quando una corrente elettrica ad alta tensione e alta intensità viene avviata tra l'elettrodo e il pezzo, essa strappa gli elettroni dagli atomi del gas di protezione. Questo processo, chiamato ionizzazione, crea una colonna di gas super riscaldata, elettricamente conduttiva, nota come plasma.
Resistenza elettrica come calore
Questa colonna di plasma non è un conduttore perfetto. Ha una resistenza elettrica, e man mano che l'enorme corrente della sorgente di alimentazione di saldatura la attraversa, questa resistenza genera una quantità immensa di energia termica. Questa è la fonte dell'incredibile temperatura dell'arco.
La distinzione critica: temperatura dell'arco vs. del bagno di fusione
Molti professionisti usano erroneamente i termini "temperatura dell'arco" e "temperatura di saldatura" in modo intercambiabile. Comprendere la differenza è fondamentale per controllare il processo di saldatura.
L'arco: la fonte di calore
Pensa all'arco di saldatura come al bruciatore di un fornello a gas. Il suo scopo è essere una fonte di calore incredibilmente efficiente e localizzata. La sua temperatura di oltre 5.500°C è ciò che gli permette di svolgere il suo lavoro di fusione del metallo a contatto.
Il bagno di fusione: il risultato dell'apporto di calore
Il bagno di fusione stesso è molto più freddo dell'arco. La sua temperatura è solo leggermente superiore al punto di fusione del metallo che viene saldato. Ad esempio, il punto di fusione dell'acciaio è di circa 2.800°F (1.538°C). L'energia dell'arco viene utilizzata per creare e mantenere questo bagno di fusione, non per portare l'intero bagno di fusione alla temperatura dell'arco.
Fattori che influenzano le caratteristiche dell'arco
La temperatura e il comportamento dell'arco non sono statici. Sono variabili dinamiche che un saldatore esperto manipola per ottenere il risultato desiderato.
Composizione del gas di protezione
Il tipo di gas di protezione utilizzato ha un profondo effetto sull'arco. L'elio, ad esempio, ha una conduttività termica superiore all'argon, risultando in un arco più caldo che fornisce un modello di calore più ampio e una penetrazione più profonda, utile per alluminio o rame spessi.
Amperaggio (Corrente)
L'amperaggio è il controllo più diretto sull'apporto di calore. Aumentare l'amperaggio forza più corrente elettrica attraverso il plasma, aumentandone la resistenza e generando un arco più caldo e più energico.
Lunghezza dell'arco
La lunghezza dell'arco — la distanza tra l'elettrodo e il pezzo — influenza la concentrazione del calore. Un arco più corto è più focalizzato e intenso, concentrando il calore in un'area più piccola. Un arco più lungo è meno stabile e disperde il calore su un'area più ampia.
Polarità (saldatura DC)
Nella saldatura DC, la polarità determina dove si concentra la maggior parte del calore.
- DCEP (Corrente Continua, Elettrodo Positivo): Circa due terzi del calore si concentrano sul pezzo, fornendo una penetrazione più profonda. Questo è lo standard per la saldatura ad elettrodo rivestito (Stick) e MIG.
- DCEN (Corrente Continua, Elettrodo Negativo): Il calore si concentra sull'elettrodo. Questo è essenziale per la saldatura TIG, poiché impedisce la fusione dell'elettrodo di tungsteno mentre fonde il pezzo.
Comprendere i compromessi: apporto di calore e qualità della saldatura
L'obiettivo non è semplicemente creare l'arco più caldo possibile. L'obiettivo è fornire la quantità precisa di calore necessaria per una giunzione specifica.
Il pericolo del calore eccessivo
Un apporto di calore eccessivo, causato da un amperaggio elevato o da una velocità di avanzamento lenta, porta a gravi difetti. Questi includono deformazioni (distorsioni), bruciature passanti su materiali sottili e una grande e fragile Zona Termicamente Alterata (ZTA) che compromette la resistenza del metallo base.
Il problema con il calore insufficiente
Un apporto di calore insufficiente, dovuto a un amperaggio basso o a una velocità di avanzamento elevata, è altrettanto dannoso. Si traduce in una saldatura debole con mancanza di fusione (dove il metallo d'apporto non si fonde correttamente con il metallo base) e scarsa penetrazione.
Come applicare questo al tuo progetto
Il tuo obiettivo è manipolare le caratteristiche dell'arco per gestire l'apporto di calore per la tua applicazione specifica.
- Se il tuo obiettivo principale è saldare materiali sottili: Il tuo obiettivo è minimizzare l'apporto di calore utilizzando un amperaggio inferiore, una velocità di avanzamento più elevata e un processo (come il TIG) o un gas che consenta un controllo preciso e a bassa energia.
- Se il tuo obiettivo principale è ottenere una penetrazione profonda su piastre spesse: Devi massimizzare l'apporto di calore efficace utilizzando un amperaggio più elevato, una velocità di avanzamento più lenta e una combinazione processo/gas (come DCEP con un gas ad alto contenuto di elio) che spinga il calore nel materiale.
- Se il tuo obiettivo principale è preservare le proprietà del metallo: Devi controllare attentamente l'apporto totale di calore bilanciando amperaggio e velocità di avanzamento per mantenere la Zona Termicamente Alterata (ZTA) il più piccola possibile.
In definitiva, padroneggiare l'arco significa considerare la sua temperatura non come un numero statico, ma come uno strumento dinamico che controlli per ottenere una saldatura perfetta.
Tabella riassuntiva:
| Fattore di saldatura | Effetto sulla temperatura dell'arco e sull'apporto di calore |
|---|---|
| Gas di protezione | L'elio crea un arco più caldo dell'argon per una penetrazione più profonda |
| Amperaggio | Un amperaggio più elevato aumenta la temperatura e la forza dell'arco |
| Lunghezza dell'arco | Arco più corto = calore più focalizzato e intenso |
| Polarità (DC) | DCEP concentra il calore sul pezzo; DCEN sull'elettrodo |
