Il principio fondamentale di un sistema a vuoto è creare uno spazio con una densità di particelle significativamente inferiore rispetto all'atmosfera circostante, rimuovendo attivamente le molecole di gas da una camera sigillata. Ciò non si ottiene con un singolo componente, ma attraverso un sistema coordinato di pompe, valvole e manometri che lavorano in una sequenza specifica per evacuare, misurare e mantenere questo ambiente a bassa pressione.
Un sistema a vuoto è meglio inteso non come un singolo dispositivo, ma come un assemblaggio integrato progettato per un processo a più stadi. Il principio fondamentale prevede l'uso di una pompa di "sgrossatura" per rimuovere la maggior parte dell'aria, seguita da una pompa per "alto vuoto" per catturare le molecole rimanenti, il tutto mentre le valvole controllano il flusso e i manometri misurano il risultato.
L'anatomia di un sistema a vuoto
Un sistema a vuoto è composto da diverse parti critiche che devono lavorare in armonia. Comprendere il ruolo di ogni componente è fondamentale per capire il principio generale.
La camera a vuoto (l'ambiente sigillato)
Il processo inizia con la camera o il recipiente a vuoto. Questo è il contenitore sigillato dove viene creato l'ambiente a bassa pressione.
Il suo unico scopo è fornire un volume a tenuta stagna, isolando lo spazio interno dalla pressione atmosferica esterna. Tutte le operazioni, come la sinterizzazione o la rivestitura, avvengono all'interno di questa camera.
Il sistema di pompaggio (il motore dell'evacuazione)
Le pompe sono il cuore del sistema, responsabili della rimozione delle molecole di gas. I sistemi utilizzano tipicamente almeno due tipi di pompe in serie per l'efficienza.
Le pompe di sgrossatura, come le pompe meccaniche o dirette, gestiscono lo stadio iniziale. Rimuovono la stragrande maggioranza (oltre il 99%) dell'aria, portando la camera dalla pressione atmosferica a un vuoto moderato.
Le pompe per alto vuoto, come le pompe turbomolecolari o a diffusione, subentrano dopo la pompa di sgrossatura. Queste pompe non possono funzionare a pressione atmosferica e sono progettate per catturare le poche molecole di gas individuali rimanenti per raggiungere pressioni molto basse.
Valvole e collettori (controllo del flusso)
Le valvole sono i guardiani del sistema, dirigendo il flusso di gas e isolando i componenti. Senza di esse, un sistema sarebbe incontrollabile.
Le valvole di isolamento separano le pompe dalla camera, consentendo alla camera di rimanere sotto vuoto anche quando le pompe sono in manutenzione.
Le valvole di intercettazione e a farfalla controllano la sequenza di pompaggio, assicurando che la pompa per alto vuoto sia esposta solo alla pressione che può gestire.
Le valvole di spurgo o di sfiato vengono utilizzate per reintrodurre in modo sicuro e lento l'aria nella camera, riportandola alla pressione atmosferica in modo da poter aprire lo sportello e rimuovere il pezzo in lavorazione.
Manometri e misurazione (quantificare il vuoto)
Non puoi controllare ciò che non puoi misurare. I manometri per vuoto forniscono il feedback critico necessario per far funzionare il sistema.
Questi dispositivi misurano la pressione, o la sua assenza, all'interno della camera. Sono necessari manometri diversi per diversi intervalli di pressione, dal vuoto grossolano all'alto vuoto, spesso rappresentati in unità come Pascal (Pa) o Torr.
Il principio operativo: un processo passo dopo passo
La creazione di un vuoto è un processo sequenziale che sfrutta i diversi componenti in un ordine specifico.
Fase 1: Sgrossatura
Innanzitutto, lo sportello della camera viene sigillato. La pompa di sgrossatura viene attivata per rimuovere la maggior parte dell'aria dalla camera e dalle tubazioni collegate. Questa è una fase di evacuazione rapida ma grossolana.
Fase 2: Pompaggio per alto vuoto
Una volta che la pressione raggiunge un certo punto di crossover (ad esempio, circa 10 Pa), la pompa di sgrossatura viene isolata dalla camera principale. La valvola per alto vuoto viene quindi aperta e la pompa per alto vuoto inizia a catturare le molecole vaganti rimanenti. La pompa di sgrossatura spesso continua a funzionare, fungendo da "pompa di backing" per la pompa per alto vuoto.
Fase 3: Isolamento e funzionamento
Quando viene raggiunto il livello di vuoto desiderato (ad esempio, 3 × 10⁻³ Pa per la sinterizzazione), la valvola per alto vuoto può essere chiusa per isolare la camera. Il processo, come il riscaldamento di un materiale alla sua temperatura di sinterizzazione, può ora procedere nell'ambiente a vuoto stabile e controllato.
Fase 4: Sfiato
Una volta completato il processo e raffreddata la camera, la valvola di sfiato viene aperta lentamente. Questo immette con cautela aria nella camera, equalizzando la pressione con l'atmosfera esterna e consentendo l'apertura sicura dello sportello.
Comprendere i compromessi e le sfide
Sebbene potenti, i sistemi a vuoto non sono privi di complessità. Il successo dipende dalla gestione di diverse sfide chiave.
Perdite vs. Degassamento
Il nemico principale di qualsiasi sistema a vuoto è una perdita, in cui il gas atmosferico viene aspirato nella camera attraverso una guarnizione difettosa o una crepa, impedendo al sistema di raggiungere la sua pressione target.
Una seconda sfida, più sottile, è il degassamento, in cui le molecole intrappolate all'interno dei materiali all'interno della camera (incluso il pezzo in lavorazione stesso) vengono lentamente rilasciate sotto vuoto, aggiungendo al carico di gas che le pompe devono rimuovere.
Compatibilità delle pompe
La scelta della pompa per alto vuoto (ad esempio, turbomolecolare vs. a diffusione) è una decisione critica. Ognuna ha costi, requisiti di manutenzione, pressioni finali e sensibilità diverse a determinati tipi di gas. La pompa sbagliata può contaminare un processo o guastarsi prematuramente.
Vibrazioni e integrazione del sistema
Le pompe, specialmente quelle meccaniche di grandi dimensioni, generano vibrazioni. Come notato nei progetti tecnici, componenti come i tubi corrugati metallici vengono spesso utilizzati per collegare le pompe alla camera, smorzando le vibrazioni che altrimenti potrebbero interrompere processi sensibili o danneggiare i collegamenti.
Fare la scelta giusta per il tuo obiettivo
La progettazione e il funzionamento di un sistema a vuoto sono interamente dettati dalla sua applicazione prevista.
- Se il tuo obiettivo principale è la lavorazione industriale (come la sinterizzazione o la rivestitura): La tua priorità è un sistema robusto e affidabile con controllo automatico delle valvole e pompe scelte per la compatibilità del processo e l'elevata produttività.
- Se il tuo obiettivo principale è la ricerca scientifica: Hai bisogno di un sistema flessibile con manometri di misurazione altamente precisi e pompe potenzialmente intercambiabili per soddisfare un'ampia gamma di esigenze sperimentali.
- Se il tuo obiettivo principale è il lavoro di laboratorio di base o il degassamento: Una configurazione più semplice con solo una pompa meccanica di "sgrossatura" e un sistema di valvole manuali può essere sufficiente per raggiungere il livello di vuoto moderato necessario.
Comprendere questi principi fondamentali trasforma un sistema a vuoto da una macchina complessa in uno strumento prevedibile e potente per raggiungere il tuo obiettivo.
Tabella riassuntiva:
| Componente | Funzione | Esempi chiave |
|---|---|---|
| Camera a vuoto | Fornisce un ambiente sigillato e a tenuta stagna per i processi | Forno di sinterizzazione, camera di rivestimento |
| Pompa di sgrossatura | Rimuove la maggior parte dell'aria (99%+) dall'atmosfera al vuoto moderato | Pompe a palette rotanti, pompe scroll |
| Pompa per alto vuoto | Cattura le molecole rimanenti per pressioni molto basse | Pompe turbomolecolari, pompe a diffusione |
| Valvole e collettori | Controlla il flusso di gas e isola i componenti del sistema | Valvole di isolamento, valvole di sfiato |
| Manometri per vuoto | Misura la pressione in diversi intervalli (Pa, Torr) | Manometri Pirani, manometri a capacità |
Pronto a ottimizzare i processi del tuo laboratorio con il giusto sistema a vuoto?
In KINTEK, siamo specializzati nella progettazione e fornitura di apparecchiature per vuoto di precisione per applicazioni di sinterizzazione, rivestimento e ricerca. Che tu abbia bisogno di un sistema industriale robusto o di una configurazione di ricerca flessibile, i nostri esperti ti aiuteranno a selezionare la configurazione perfetta per le tue esigenze specifiche.
Contatta oggi stesso i nostri specialisti del vuoto per discutere come possiamo migliorare le capacità del tuo laboratorio con soluzioni per vuoto affidabili e ad alte prestazioni!

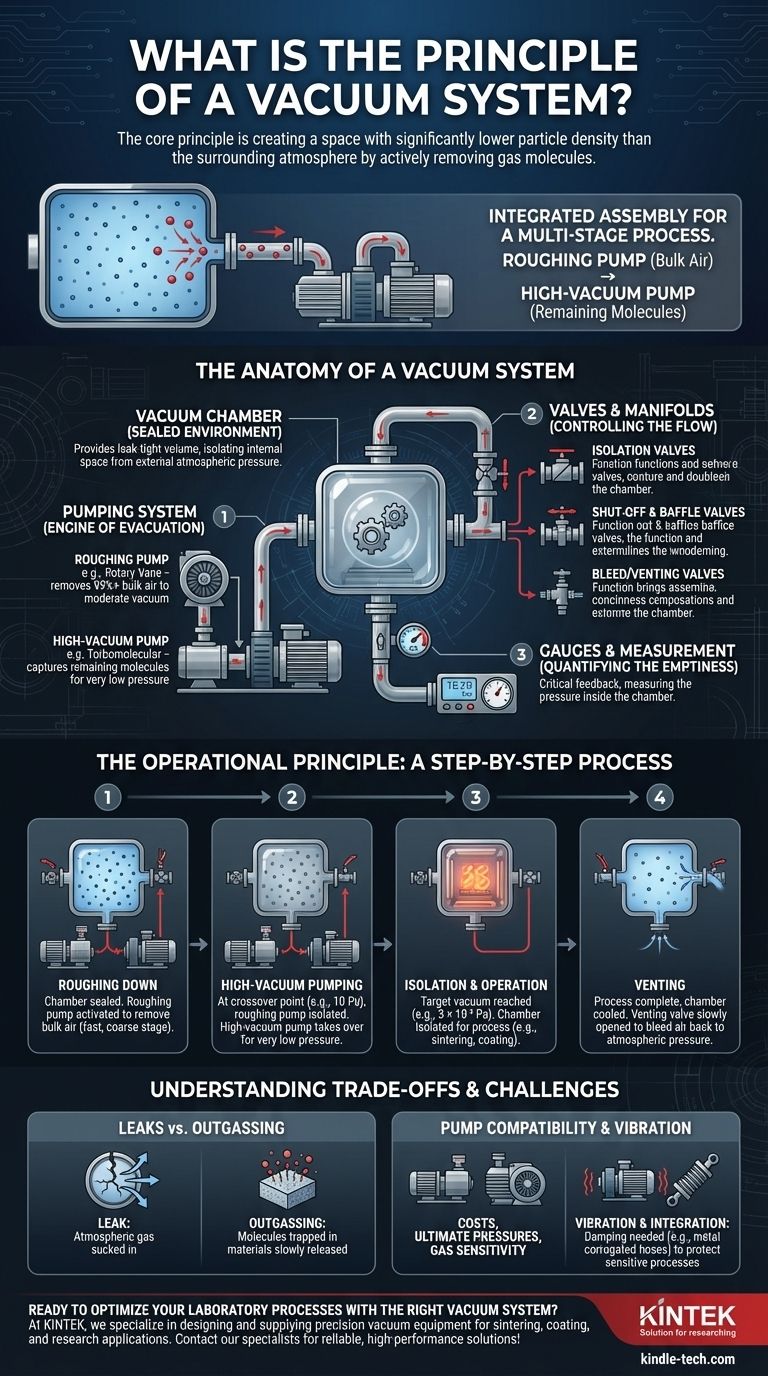

Guida Visiva
