In sostanza, una pompa da vuoto ad acqua circolante funziona utilizzando una girante rotante per creare un anello di liquido—tipicamente acqua—che funge da pistone. Questo anello d'acqua intrappola, comprime ed espelle quindi le molecole di gas da un sistema collegato. L'aspetto "circolante" si riferisce alla capacità della pompa di riutilizzare il suo fluido di lavoro da un serbatoio integrato, rendendola altamente efficiente per le applicazioni di laboratorio.
Il design della pompa sostituisce ingegnosamente un pistone meccanico tradizionale con un anello d'acqua dinamico. Una girante eccentrica crea camere di espansione e contrazione tra le sue palette e questo anello d'acqua, generando un vuoto affidabile attraverso un ciclo continuo di aspirazione ed espulsione del gas.
Il Principio Fondamentale: Il Pistone Liquido in Azione
L'intera operazione si basa su un ingegnoso sistema meccanico che utilizza la dinamica dei fluidi per spostare il gas. Questo processo può essere suddiviso in alcuni componenti e passaggi chiave.
Creazione dell'Anello d'Acqua
Quando la pompa viene accesa, un motore elettrico fa girare una girante situata all'interno di un alloggiamento cilindrico. L'alloggiamento è parzialmente riempito d'acqua. La forza centrifuga proietta quest'acqua verso l'esterno contro la parete dell'alloggiamento, formando un anello liquido concentrico e costante.
La Girante Eccentrica
La chiave del funzionamento della pompa è che la girante è montata eccentricamente, ovvero decentrata, all'interno dell'alloggiamento. Ciò significa che il mozzo della girante è più vicino a un lato dell'alloggiamento rispetto all'altro.
Questo posizionamento decentrato crea uno spazio a forma di mezzaluna tra il mozzo della girante e la superficie interna dell'anello d'acqua.
Il Ciclo del Vuoto in Tre Fasi
Mentre le palette della girante ruotano attraverso questo spazio a forma di mezzaluna, il volume delle singole tasche tra le palette cambia continuamente. Ciò crea un ciclo in tre fasi che si ripete per ogni paletta ad ogni rotazione.
1. Aspirazione (Espansione)
Mentre una paletta si muove attraverso la parte più ampia della mezzaluna, lo spazio tra essa, il mozzo della girante e l'anello d'acqua aumenta. Questa espansione crea una zona di bassa pressione, aspirando il gas dal sistema attraverso la porta di aspirazione.
2. Compressione (Contrazione)
Mentre la paletta continua la sua rotazione verso la parte più stretta della mezzaluna, l'anello d'acqua si spinge indietro verso il mozzo. Ciò riduce il volume della tasca, comprimendo il gas intrappolato.
3. Scarico (Espulsione)
Infine, quando la tasca raggiunge il suo volume minimo vicino alla porta di scarico, il gas compresso viene forzato fuori dalla pompa. Il ciclo ricomincia quindi, creando un vuoto continuo e uniforme.
Perché l'Acqua è il Fluido di Lavoro
L'uso dell'acqua non è arbitrario; svolge molteplici funzioni critiche che definiscono le prestazioni e l'utilità della pompa.
Tenuta e Raffreddamento
L'anello d'acqua sigilla efficacemente le piccole camere tra le palette, impedendo al gas di rifluire e garantendo un vuoto stabile. Assorbe anche il calore generato durante la compressione del gas, mantenendo la pompa fresca.
Gestione di Vapori e Particolato
Questo design è straordinariamente robusto. Può gestire umidità, vapori di solvente e persino piccole particelle che danneggerebbero o distruggerebbero altri tipi di pompe da vuoto, come le pompe a palette rotative sigillate ad olio.
Il Vantaggio "Circolante"
Molte di queste pompe includono un serbatoio o una vasca per l'acqua. L'acqua e il gas scaricati vengono separati, e l'acqua viene restituita al serbatoio per essere riutilizzata. Questo sistema a circuito chiuso conserva una notevole quantità d'acqua, un grande vantaggio per i laboratori con fornitura d'acqua limitata o bassa pressione.
Comprendere i Compromessi e i Limiti
Sebbene molto utili, questo design non è adatto a tutte le applicazioni. Comprendere i suoi limiti intrinseci è fondamentale per un uso corretto.
Livello di Vuoto
Le pompe ad acqua circolante producono un vuoto da grossolano a medio. La pressione finale è limitata dalla pressione di vapore dell'acqua stessa. Quando la pressione nel sistema si avvicina alla pressione di vapore dell'acqua, l'acqua inizia a bollire e la pompa non può raggiungere un vuoto più profondo.
Vapore Acqueo
Il vuoto prodotto sarà sempre saturo di vapore acqueo. Ciò lo rende inadatto per processi sensibili all'umidità.
Dipendenza dalla Temperatura
Le prestazioni della pompa sono direttamente legate alla temperatura dell'acqua circolante. L'acqua più calda ha una pressione di vapore più elevata, il che significa che inizierà a bollire a una pressione maggiore, con conseguente peggiore vuoto finale. Per ottenere le migliori prestazioni, l'acqua dovrebbe essere mantenuta il più fresca possibile.
Fare la Scelta Giusta per la Tua Applicazione
Usa queste linee guida per determinare se una pompa da vuoto ad acqua circolante soddisfa le tue esigenze.
- Se la tua priorità principale è il lavoro di laboratorio generale come filtrazione, evaporazione rotante o aspirazione: Questa pompa è una scelta eccellente, robusta e a bassa manutenzione.
- Se la tua priorità principale è ottenere un vuoto profondo e secco per processi come la liofilizzazione o la spettrometria di massa: Questa pompa è inadatta a causa dei suoi limiti di livello di vuoto e vapore acqueo.
- Se la tua priorità principale è la conservazione delle risorse e la gestione dei vapori chimici: Il risparmio idrico della circolazione e la capacità di gestire i contaminanti la rendono un'opzione altamente pratica ed economicamente vantaggiosa.
Comprendendo questo elegante principio del "pistone liquido", puoi sfruttare efficacemente i punti di forza unici della pompa per una vasta gamma di compiti di vuoto robusti e di uso quotidiano.
Tabella Riassuntiva:
| Aspetto | Dettaglio Chiave |
|---|---|
| Principio Fondamentale | Utilizza una girante eccentrica rotante per creare un anello d'acqua che funge da pistone. |
| Ciclo Operativo | 1. Aspirazione (Espansione) 2. Compressione 3. Scarico (Espulsione) |
| Ideale Per | Filtrazione, evaporazione rotante, aspirazione; gestisce bene vapori e particelle. |
| Limiti | Vuoto da grossolano a medio; l'uscita contiene vapore acqueo; le prestazioni dipendono dalla temperatura dell'acqua. |
Hai bisogno di una soluzione di vuoto robusta ed efficiente per il tuo laboratorio? KINTEK è specializzata in attrezzature e materiali di consumo per laboratori, fornendo pompe da vuoto ad acqua circolante affidabili perfette per filtrazione, evaporazione rotante e gestione dei vapori chimici. La nostra esperienza ti assicura di ottenere l'attrezzatura giusta per una maggiore efficienza e convenienza. Contatta oggi i nostri esperti per trovare la pompa da vuoto ideale per le esigenze del tuo laboratorio!

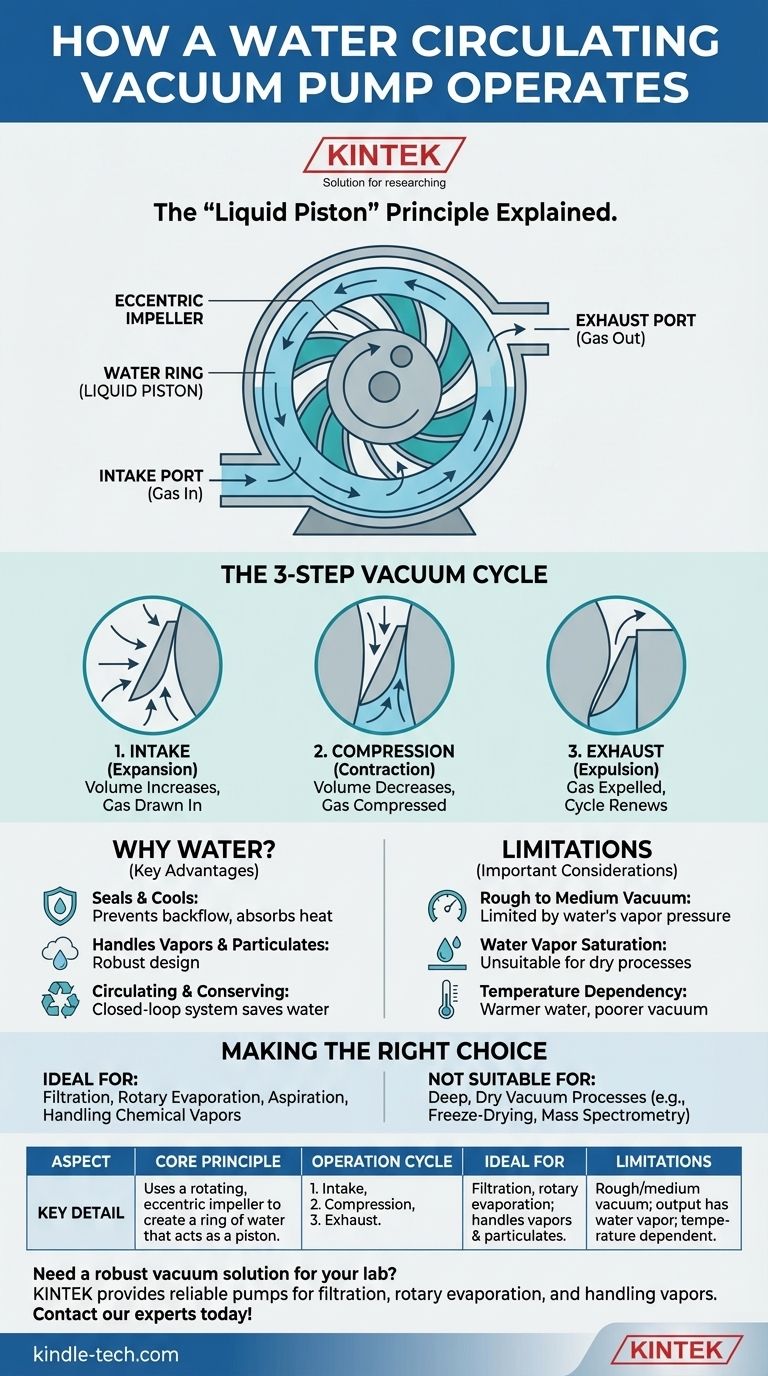

Guida Visiva
