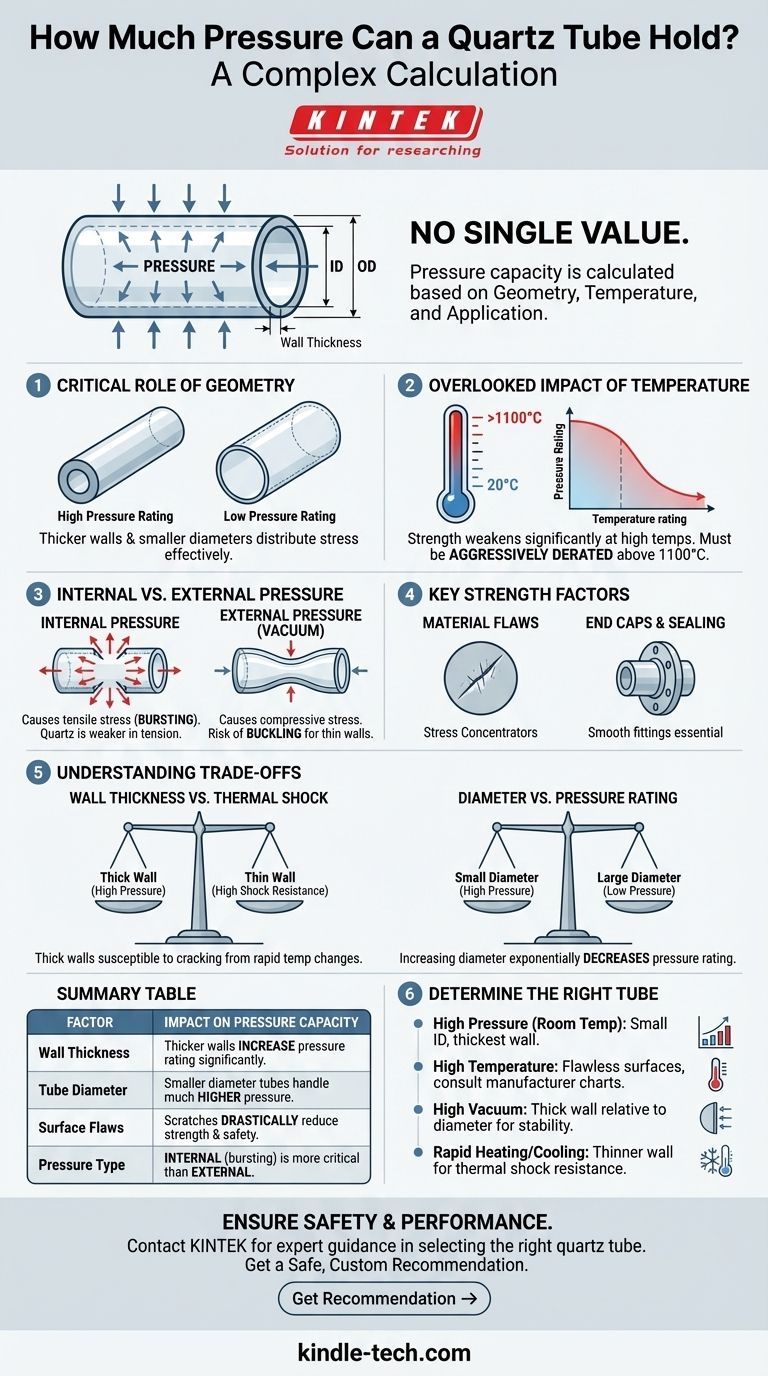

La capacità di pressione di un tubo al quarzo non è un valore unico, ma un calcolo complesso basato sulle sue dimensioni specifiche, sulla temperatura operativa e sull'applicazione. A differenza dei metalli, che hanno valori di pressione standardizzati, la natura fragile del quarzo fa sì che la sua resistenza sia dettata da fattori come lo spessore della parete, il diametro e la qualità della superficie. Un tubo a parete spessa e a piccolo diametro a temperatura ambiente può sopportare decine di atmosfere, mentre un tubo grande e a parete sottile a 1000°C potrebbe essere sicuro solo per un leggero vuoto.
La pressione operativa sicura di un tubo al quarzo è un valore calcolato specifico per il tuo tubo esatto e le condizioni operative, non una proprietà fissa del materiale. Dipende in modo critico dal rapporto tra spessore della parete e diametro e diminuisce drasticamente con l'aumentare della temperatura.
Perché non esiste una risposta unica
Chiedere quanta pressione può sopportare un tubo al quarzo è come chiedere quanto peso può sostenere una corda. La risposta dipende immediatamente dallo spessore, dal materiale e dalle condizioni della corda. Per i tubi al quarzo si applicano gli stessi principi, ma le proprietà del materiale introducono considerazioni uniche.
Il ruolo critico della geometria
I fattori più importanti sono il Diametro Esterno (OD), il Diametro Interno (ID) e il conseguente spessore della parete del tubo.
La pressione interna crea una "tensione circonferenziale" (hoop stress) che tenta di separare le pareti del tubo. Una parete più spessa e un diametro più piccolo distribuiscono questa sollecitazione in modo più efficace, aumentando notevolmente la capacità di pressione.
L'impatto trascurato della temperatura
Il quarzo fuso mantiene molto bene la sua resistenza fino a un certo punto, ma si indebolisce significativamente alle alte temperature.
Il materiale inizia ad ammorbidirsi sopra gli 1100°C. Pertanto, qualsiasi calcolo di pressione deve essere ridotto drasticamente per i lavori ad alta temperatura. Un tubo sicuro per 5 bar a 20°C potrebbe non essere sicuro nemmeno per 1,1 bar a 1000°C.
Pressione interna vs. esterna
La modalità di cedimento è diversa per la pressione interna ed esterna.
- Pressione Interna: Causa stress di trazione, che porta alla rottura. Il quarzo è molto più debole sotto tensione.
- Pressione Esterna (Vuoto): Causa stress di compressione. Sebbene il quarzo sia incredibilmente resistente alla compressione pura, un tubo a parete sottile sottoposto a pressione esterna può cedere per instabilità o collasso ben prima che venga raggiunta la resistenza a compressione del materiale.
Fattori chiave che determinano la resistenza
Oltre alle variabili fondamentali di geometria e temperatura, diversi altri fattori possono influenzare drasticamente la pressione operativa sicura del tuo sistema.
Purezza del materiale e difetti
Il quarzo è un materiale fragile. Ciò significa che graffi microscopici, inclusioni o imperfezioni sulla superficie agiscono come concentratori di stress.
Un graffio minuscolo e invisibile può essere il punto di innesco per una frattura catastrofica sotto pressione. Ecco perché è fondamentale maneggiare i tubi al quarzo con cura e ispezionarli per rilevare eventuali danni superficiali.
Tappi terminali e metodi di sigillatura
Il modo in cui si sigillano le estremità del tubo è un punto di cedimento comune. Angoli vivi sulle flange o morsetti serrati eccessivamente possono introdurre stress localizzato che creperà il tubo ben al di sotto del suo limite di pressione teorico.
Raccordi lisci e ben progettati che distribuiscono il carico in modo uniforme sono essenziali per qualsiasi sistema al quarzo pressurizzato.
Comprendere i compromessi critici
La scelta di un tubo al quarzo spesso comporta il bilanciamento di requisiti contrastanti. Comprendere questi compromessi è fondamentale per una progettazione sicura e di successo.
Spessore della parete vs. resistenza allo shock termico
Una parete più spessa fornisce una maggiore capacità di pressione. Tuttavia, crea anche un gradiente di temperatura maggiore attraverso il vetro durante il riscaldamento o il raffreddamento.
Questo gradiente induce stress, rendendo i tubi a parete spessa molto più suscettibili alla rottura dovuta a shock termico. Se il tuo processo comporta rapidi cambiamenti di temperatura, potrebbe essere necessaria una parete più sottile, che a sua volta limita la pressione operativa.
Diametro vs. capacità di pressione
A parità di spessore della parete, l'aumento del diametro del tubo diminuisce esponenzialmente la sua capacità di pressione.
Ciò significa che l'aumento di scala di un processo da un tubo da 1 pollice a un tubo da 4 pollici richiede un ricalcolo completo dei limiti di sicurezza. Non si può presumere che le prestazioni di pressione siano simili.
Come determinare il tubo giusto per la tua applicazione
Non esiste una calcolatrice universale per le pressioni nominali dei tubi al quarzo a causa delle variabili in gioco, in particolare i difetti del materiale. È necessario consultare sempre il produttore originale per avere indicazioni e applicare un fattore di sicurezza conservativo.
- Se la tua priorità principale è l'alta pressione a temperatura ambiente: Dai la precedenza a un tubo con il diametro interno più piccolo possibile e la parete più spessa possibile.
- Se la tua priorità principale è il funzionamento ad alta temperatura: La tua pressione massima sarà severamente limitata. Scegli un tubo con superfici impeccabili e consulta le tabelle del produttore per la riduzione della capacità in funzione della temperatura.
- Se lavori con un vuoto spinto (pressione esterna): Il rischio principale è l'instabilità (buckling). Uno spessore della parete elevato rispetto al diametro è il fattore più importante per la stabilità.
- Se hai bisogno di riscaldamento e raffreddamento rapidi: Devi dare priorità alla resistenza allo shock termico utilizzando una parete più sottile, il che abbasserà significativamente il tuo limite di pressione sicuro.
In definitiva, è necessario trattare qualsiasi sistema in vetro pressurizzato con estrema cautela, utilizzando protezioni di sicurezza adeguate e operando ben al di sotto dei limiti calcolati per i componenti e le condizioni specifiche.
Tabella riassuntiva:
| Fattore | Impatto sulla capacità di pressione |
|---|---|
| Spessore della parete | Le pareti più spesse aumentano significativamente la capacità di pressione. |
| Diametro del tubo | I tubi di diametro inferiore possono sopportare pressioni molto più elevate. |
| Temperatura | La capacità diminuisce drasticamente sopra gli 1100°C; richiede una riduzione aggressiva. |
| Difetti superficiali | Graffi o imperfezioni riducono drasticamente la resistenza e la sicurezza. |
| Tipo di pressione | La pressione interna (rottura) è più critica di quella esterna (vuoto/instabilità). |
