Perché la mia pressa idraulica non si ritrae? Diagnosi e riparazione del percorso di ritorno del fluido bloccato

La ragione più probabile per cui la tua pressa idraulica non si ritrae è un problema con la valvola di controllo direzionale, un inceppamento meccanico nel cilindro stesso o una pressione intrappolata che impedisce lo spostamento del pistone. Questi problemi derivano tutti da un unico principio: il fluido idraulico sul lato di "estensione" del pistone non ha un percorso per tornare alla vasca.

Il tuo compito principale non è forzare la ritrazione della pressa, ma trovare ciò che sta bloccando il percorso di ritorno del fluido. Un mancato rientro è quasi sempre un problema di flusso di fluido ristretto, non una mancanza di potenza.

Un approccio sistematico alla risoluzione dei problemi

Quando una pressa non riesce a ritrarsi, la causa può essere elettrica, idraulica o meccanica. Un approccio metodico, che inizia con i controlli più semplici e sicuri, è il modo più efficiente per identificare la causa principale.

Inizia dai controlli (la verifica più semplice)

Prima di ispezionare qualsiasi componente idraulico, verifica che il sistema di controllo stia inviando il segnale corretto. Questo isola i problemi elettrici dal resto del sistema.

Molte valvole direzionali hanno uno sblocco manuale. Di solito si tratta di un piccolo pulsante protetto che puoi premere con uno strumento per spostare fisicamente la saracinesca interna della valvola. Se la pressa si ritrae quando utilizzi lo sblocco manuale, il problema è quasi certamente elettrico: una bobina del solenoide guasta, un cablaggio difettoso o nessun segnale proveniente dal PLC o dal pulsante dell'operatore.

Esaminare la valvola di controllo direzionale (il vigile urbano)

La valvola di controllo direzionale (DCV) è il punto di guasto più comune. Il suo compito è dirigere il flusso del fluido, sia per estendere il pistone sia per ritrarlo.

Una saracinesca della valvola bloccata è il principale sospettato. La saracinesca è una parte lavorata di precisione che scorre all'interno del corpo valvola. La contaminazione nel fluido idraulico può causare l'inceppamento di questa saracinesca, impedendole di spostarsi nella posizione di "ritrazione". Anche se il solenoide riceve alimentazione, una saracinesca bloccata manterrà bloccato il percorso di ritorno.

Ispezionare il cilindro idraulico (il collegamento meccanico)

Il problema potrebbe non essere affatto idraulico. Un grave blocco meccanico può impedire fisicamente lo spostamento del pistone, indipendentemente dai comandi idraulici.

Ispeziona visivamente il pistone e gli utensili. Un stelo del pistone piegato, un utensile disallineato o un oggetto estraneo nella pressa possono creare un carico laterale sufficiente a bloccare il pistone e le guarnizioni del cilindro contro la parete del cilindro.

Analizzare il sistema idraulico (pressione e flusso)

La salute dell'intero sistema gioca un ruolo fondamentale. Il sintomo potrebbe essere al cilindro, ma la causa potrebbe essere altrove.

Il problema principale è spesso la pressione intrappolata. Quando la valvola direzionale non riesce a spostarsi, il fluido utilizzato per estendere il pistone rimane intrappolato nel cilindro e nel tubo di collegamento. La pompa non è in grado di superare questo volume di fluido bloccato. I manometri possono aiutare a confermare se la pressione rimane dove non dovrebbe.

Errori comuni nella diagnosi

Un'ipotesi errata può portare a tempo sprecato e sostituzioni di componenti non necessarie. Evitare questi errori comuni è fondamentale per una diagnosi accurata.

Confondere la mancanza di movimento con la mancanza di potenza

È allettante pensare che la pompa non sia "abbastanza forte" da tirare indietro il pistone. In realtà, la ritrazione richiede tipicamente molta meno forza dell'estensione. Il problema è un "blocco" idraulico o meccanico che impedisce il movimento.

Trascurare la contaminazione come causa principale

Sostituire una valvola direzionale bloccata risolverà il problema immediato. Tuttavia, se non si affronta il fluido sporco che ne ha causato il guasto, anche la nuova valvola subirà la stessa sorte. La contaminazione è la causa principale del guasto dei componenti idraulici.

Il pericolo della pressione intrappolata

Questo è un avviso di sicurezza critico. Se il sistema mantiene una pressione intrappolata, allentare un raccordo idraulico può provocare uno spruzzo di olio caldo ad alta velocità, che può causare gravi lesioni. Verificare sempre che il sistema sia depressurizzato prima di tentare di smontare qualsiasi componente.

Un flusso di lavoro diagnostico pratico

Segui questi passaggi per identificare il problema in modo sicuro ed efficiente.

• Se la tua pressa si ritrae utilizzando lo sblocco manuale della valvola: Il problema è elettrico. Concentrati sulla bobina del solenoide, sul cablaggio e sui segnali di controllo.
• Se la tua pressa NON si ritrae con lo sblocco manuale: Il problema è idraulico o meccanico. La saracinesca della valvola è probabilmente bloccata, una linea è ostruita o il cilindro è bloccato.
• Se senti la pompa sforzarsi quando comandi la ritrazione: Ciò indica spesso che il sistema sta accumulando pressione contro un percorso bloccato e sta superando la valvola di massima pressione. Ciò indica fortemente una valvola bloccata o un inceppamento meccanico.
• Prima di lavorare su qualsiasi componente: Seguire sempre le procedure corrette di blocco/tagout e confermare che tutta la pressione del sistema sia stata sfiatata in sicurezza.

Isolando metodicamente i sistemi elettrici, idraulici e meccanici, è possibile individuare la causa esatta del guasto e ripristinare l'attrezzatura in sicurezza.

Tabella riassuntiva:

Sintomo	Causa probabile	Azione successiva
Si ritrae con lo sblocco manuale della valvola	Guasto elettrico (solenoide, cablaggio, PLC)	Controllare la bobina del solenoide e i segnali di controllo
NON si ritrae con lo sblocco manuale	Guasto idraulico/meccanico (valvola bloccata, inceppamento)	Ispezionare la saracinesca della valvola e il cilindro per verificare la presenza di blocchi
La pompa si sforza durante la ritrazione	Percorso di ritorno del fluido bloccato	Verificare la presenza di una valvola bloccata o di un inceppamento meccanico

Hai bisogno di un partner affidabile per la manutenzione della pressa idraulica del tuo laboratorio? KINTEK è specializzata in attrezzature e materiali di consumo per laboratori, offrendo supporto esperto e ricambi di alta qualità per mantenere le tue operazioni fluide. Non lasciare che i tempi di inattività interrompano il tuo flusso di lavoro: contatta oggi i nostri esperti per una diagnosi professionale e una soluzione su misura per le esigenze del tuo laboratorio.

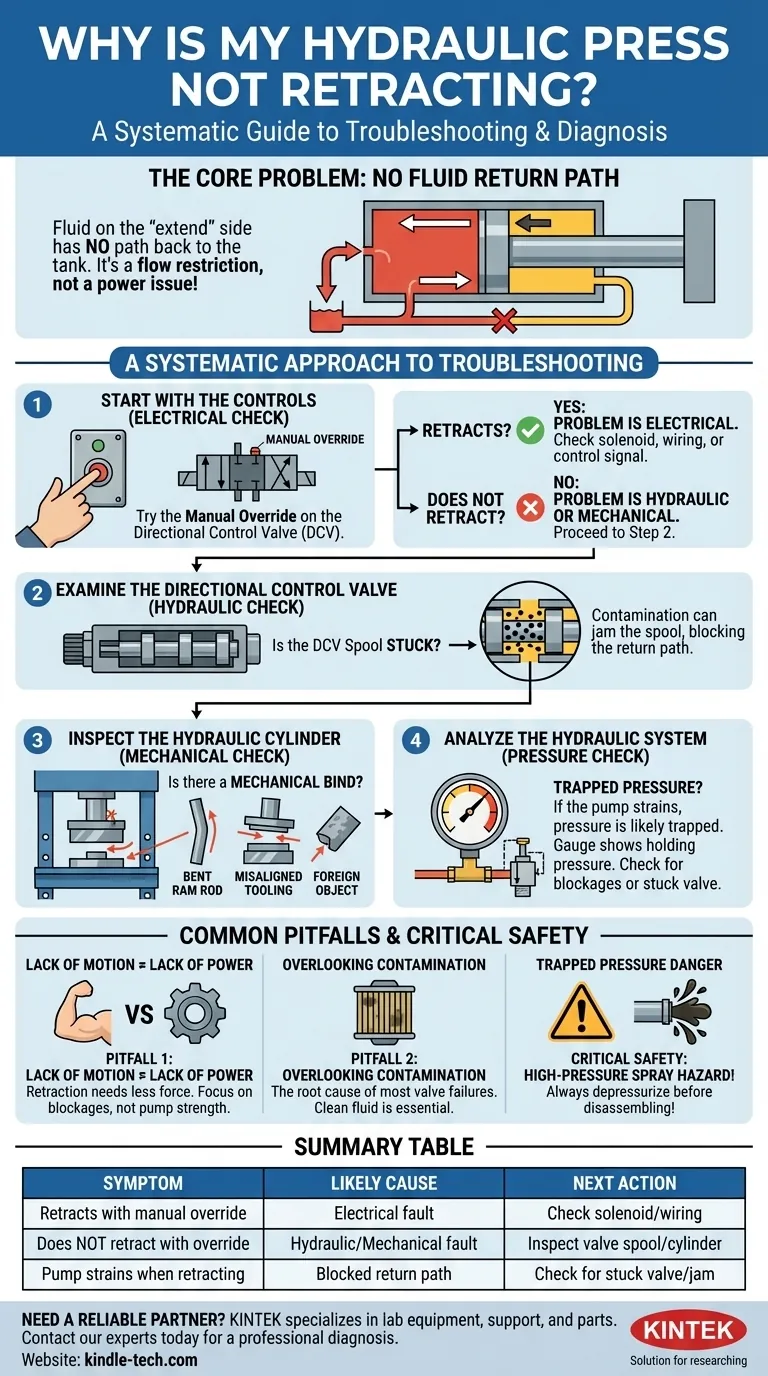

Guida Visiva
