In breve, il sistema di refrigerazione è il cuore di un liofilizzatore, svolgendo due funzioni distinte e critiche. Il suo ruolo primario è quello di congelare innanzitutto il prodotto che si intende essiccare. Poi, durante il processo di essiccazione, crea una superficie estremamente fredda chiamata trappola fredda (o condensatore) che cattura il vapore acqueo mentre lascia il prodotto, rimuovendolo efficacemente dal sistema.
Lo scopo principale del sistema di refrigerazione non è semplicemente quello di raffreddare, ma di creare un potente differenziale di temperatura. Questo differenziale è essenziale sia per solidificare l'acqua nel prodotto sia per intrappolare efficacemente la stessa acqua una volta che si trasforma in vapore.

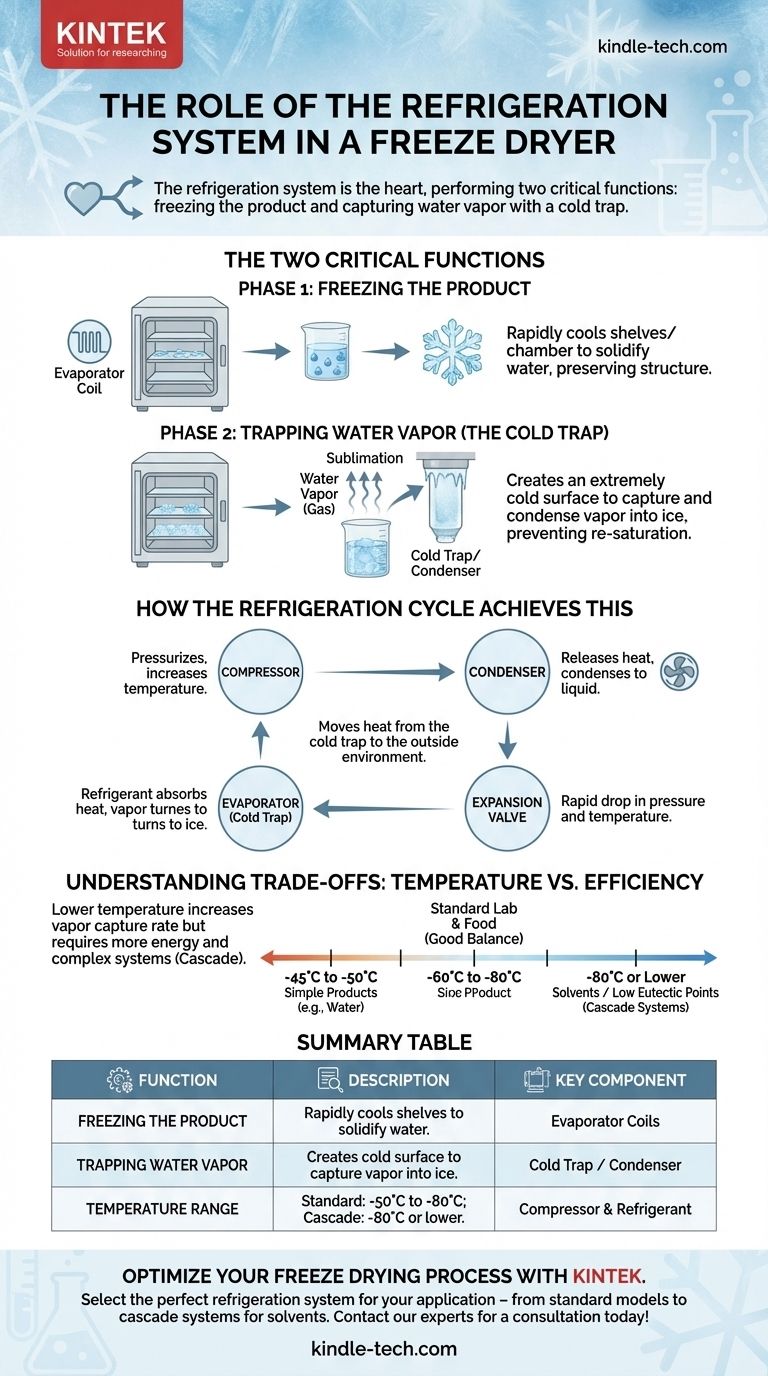

Le due funzioni critiche della refrigerazione
Un liofilizzatore funziona per sublimazione, trasformando il ghiaccio solido direttamente in un gas (vapore acqueo) sotto vuoto. Il sistema di refrigerazione è essenziale per rendere questo processo possibile ed efficiente.
Fase 1: Congelamento del prodotto
Prima che l'essiccazione possa iniziare, tutta l'acqua all'interno del materiale deve essere completamente congelata. Il sistema di refrigerazione raffredda i ripiani o la camera per congelare rapidamente il prodotto.
Questo passaggio iniziale di congelamento è critico. Blocca le molecole d'acqua in posizione come cristalli di ghiaccio, preservando la struttura del prodotto a livello microscopico. Senza un congelamento completo e solido, il materiale bollirebbe semplicemente e verrebbe distrutto sotto vuoto.
Fase 2: Intrappolamento del vapore acqueo (la trappola fredda)
Una volta che il prodotto è congelato e sotto vuoto, inizia il processo di sublimazione. Quando il vapore acqueo lascia il prodotto, deve essere rimosso dalla camera. Questo è il ruolo più vitale del sistema di refrigerazione.
Il sistema raffredda un componente dedicato, noto come trappola fredda o condensatore, a una temperatura molto inferiore a quella del prodotto. Questa superficie estremamente fredda agisce come un magnete per il vapore acqueo.
Quando le molecole di vapore entrano in contatto con la trappola fredda, si trasformano istantaneamente di nuovo in ghiaccio solido, intrappolandole efficacemente. Ciò impedisce al vapore di risaturare il prodotto o di sovraccaricare la pompa del vuoto, consentendo al processo di essiccazione di continuare.
Come il ciclo di refrigerazione raggiunge questo obiettivo
Il sistema non crea freddo; è una pompa di calore che sposta l'energia termica da un luogo all'altro. Ciò si ottiene attraverso un ciclo continuo che utilizza un refrigerante.
Il principio di base: Spostamento del calore
Il refrigerante assorbe calore dalla trappola fredda, facendo sì che la trappola diventi estremamente fredda. Il sistema quindi trasporta questo calore all'esterno della camera del liofilizzatore, dove viene rilasciato nell'aria ambiente.
Componenti chiave in azione
- Evaporatore: Questa è la parte del sistema collegata alla trappola fredda. Qui, il refrigerante liquido evapora in un gas, assorbendo un'enorme quantità di calore e facendo congelare la superficie della trappola fredda.
- Compressore: Questo componente pressurizza il gas refrigerante a bassa pressione, aumentandone significativamente la temperatura.
- Condensatore: Mentre il gas caldo ad alta pressione si muove attraverso le serpentine del condensatore (spesso raffreddate da una ventola), rilascia il suo calore nell'ambiente circostante e condensa di nuovo in un liquido.
- Valvola di espansione: Il refrigerante liquido ad alta pressione scorre attraverso questa valvola, causando un rapido calo di pressione e temperatura prima di rientrare nell'evaporatore per ripetere il ciclo.
Comprendere i compromessi: Temperatura vs. Efficienza
La temperatura della trappola fredda è un parametro critico, ma più freddo non è sempre universalmente migliore. La scelta implica un equilibrio tra prestazioni, costi e consumo energetico.
L'impatto della temperatura della trappola fredda
Una temperatura inferiore della trappola fredda crea una maggiore differenza di temperatura tra il prodotto e la trappola, il che aumenta la velocità con cui il vapore acqueo viene catturato. Questo può accelerare il processo di essiccazione.
Le temperature comuni della trappola fredda sono impostate in base al prodotto da essiccare:
- Da -45°C a -50°C: Sufficiente per prodotti semplici con alti punti di congelamento (come l'acqua pura).
- Da -60°C a -80°C: Lo standard per la maggior parte delle applicazioni di laboratorio e alimentari, fornendo un buon equilibrio tra efficienza e prestazioni.
- -80°C o inferiore: Necessario per prodotti contenenti solventi o materiali con punti di congelamento molto bassi (punti eutettici). Questo spesso richiede sistemi di refrigerazione a cascata più complessi, dove due circuiti di raffreddamento lavorano insieme per raggiungere un freddo più profondo.
Il costo del freddo più profondo
Raggiungere e mantenere temperature più basse richiede compressori più potenti e design di sistema più sofisticati. Ciò si traduce in un costo iniziale dell'attrezzatura più elevato e in un consumo energetico significativamente maggiore durante il funzionamento. Sovradimensionare un sistema per un compito semplice porta a spese inutili.
Fare la scelta giusta per la tua applicazione
La selezione di un liofilizzatore con il sistema di refrigerazione appropriato dipende interamente dai tuoi materiali e obiettivi specifici.
- Se il tuo obiettivo principale è il lavoro di laboratorio generico o la conservazione degli alimenti: Un sistema standard con una trappola fredda da -50°C a -80°C è la scelta più versatile ed economica.
- Se stai lavorando con solventi o materiali con bassi punti eutettici: Un sistema di refrigerazione a cascata più potente in grado di raggiungere -80°C o inferiore è non negoziabile per un efficace intrappolamento del vapore.
- Se la tua priorità è massimizzare l'efficienza energetica per semplici campioni acquosi: Un sistema progettato per funzionare intorno ai -50°C sarà sufficiente e consumerà meno energia rispetto a un'unità più potente.
Comprendere il duplice ruolo del sistema di refrigerazione ti consente di selezionare e utilizzare il tuo liofilizzatore con la massima efficienza e precisione.
Tabella riassuntiva:
| Funzione | Descrizione | Componente chiave |
|---|---|---|
| Congelamento del prodotto | Raffredda rapidamente i ripiani per solidificare tutta l'acqua in ghiaccio, preservando la struttura del prodotto. | Serpentine dell'evaporatore |
| Intrappolamento del vapore acqueo | Crea una superficie estremamente fredda (trappola fredda) per catturare e condensare il vapore in ghiaccio. | Trappola fredda / Condensatore |
| Intervallo di temperatura | Standard: da -50°C a -80°C; Cascata per solventi: -80°C o inferiore. | Compressore e refrigerante |
