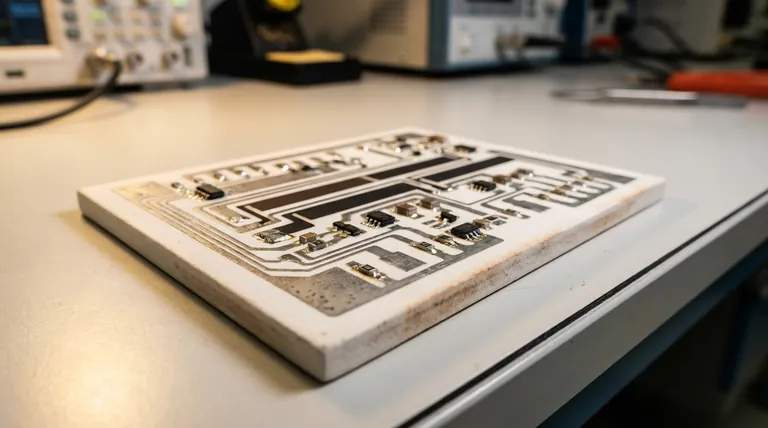

In sostanza, un circuito a film spesso è un metodo di produzione elettronica in cui speciali "paste" conduttive, resistive e isolanti vengono serigrafate su un substrato rigido e resistente al calore, tipicamente in ceramica. Dopo la stampa, questi strati vengono cotti in un forno ad alta temperatura, fondendo i materiali al substrato per creare un circuito integrato durevole. Questo processo forma direttamente componenti passivi come resistori e condensatori sul substrato stesso.
Il concetto centrale da cogliere è che la tecnologia a film spesso è un processo di produzione ibrido. Colma il divario tra i circuiti stampati (PCB) standard e i circuiti integrati (IC) monolitici, offrendo una durabilità estrema e una gestione della potenza dove l'elettronica convenzionale fallirebbe.
Come vengono realizzati i circuiti a film spesso
Il processo di produzione è metodico ed è ciò che conferisce al film spesso le sue caratteristiche uniche. Assomiglia alla serigrafia di un disegno su una maglietta, ma con materiali elettronici funzionali cotti a oltre 850°C.
Il substrato: una base solida
La base del circuito è quasi sempre un substrato ceramico, più comunemente allumina (ossido di alluminio).
A differenza del materiale in fibra di vetro (FR-4) di un PCB standard, la ceramica offre una conduttività termica superiore ed è eccezionalmente stabile a temperature estreme.
Gli "inchiostri": paste funzionali
Gli "inchiostri" sono in realtà paste viscose contenenti particelle fini di materiali specifici sospese in una fritta di vetro e un solvente organico.
Esistono tre tipi principali:
- Paste conduttive: Contengono metalli come argento, oro o palladio per creare tracce di circuito e piazzole di connessione.
- Paste resistive: Contengono materiali come l'ossido di rutenio per creare resistori integrati. La composizione specifica determina la resistenza.
- Paste dielettriche: Sono essenzialmente isolanti a base di vetro utilizzati per separare gli strati conduttivi o creare il dielettrico per i condensatori integrati.
Il processo: stampa, asciugatura e cottura
Il circuito viene costruito strato per strato. Uno schermo modellato viene utilizzato per stampare una pasta sul substrato, che viene poi asciugata in un forno per rimuovere i solventi.
Dopo che tutti gli strati sono stati stampati e asciugati, l'intero substrato viene fatto passare attraverso un forno ad alta temperatura. Questo processo di cottura brucia i leganti organici e fonde la fritta di vetro, legando permanentemente i materiali elettronici alla ceramica.
Per applicazioni ad alta precisione, i resistori stampati sulla scheda vengono spesso regolati finemente utilizzando un raggio ad alta energia in un processo chiamato trimming laser.
Perché scegliere il film spesso rispetto a un PCB standard?
Mentre i PCB sono onnipresenti, la tecnologia a film spesso eccelle in applicazioni in cui le condizioni operative sono troppo impegnative per i materiali organici standard.
Durabilità e prestazioni termiche ineguagliabili
Il substrato ceramico e i componenti cotti sono intrinsecamente robusti. Possono resistere a temperature estreme, shock termici, vibrazioni elevate ed esposizione a sostanze chimiche aggressive molto meglio di un PCB.
La capacità della ceramica di dissipare il calore rende il film spesso ideale per l'elettronica ad alta potenza dove la gestione termica è fondamentale.
Gestione superiore della potenza e della tensione
I circuiti a film spesso possono essere progettati con tracce conduttive più larghe e spesse, consentendo loro di gestire correnti e tensioni significativamente più elevate rispetto ai PCB di dimensioni simili. Questo li rende una scelta preferita per l'elettronica di potenza.
Alta affidabilità in ambienti difficili
Poiché i componenti sono fusi nel substrato, ci sono meno giunti di saldatura che possono guastarsi. Questa struttura monolitica si traduce in un'eccezionale stabilità e affidabilità a lungo termine.
Questo è il motivo per cui il film spesso è dominante nei sensori automobilistici, nei controlli aerospaziali e nei dispositivi medici impiantabili dove il fallimento non è un'opzione.
Comprendere i compromessi
Nessuna tecnologia è perfetta. I punti di forza del film spesso in termini di durabilità comportano compromessi in altre aree.
Precisione e tolleranze
I componenti a film spesso, così come cotti, hanno tolleranze più ampie (spesso ±10-20%) rispetto alle loro controparti discrete. Per ottenere un'alta precisione è necessario il passaggio aggiuntivo del trimming laser, che aggiunge costi.
Per applicazioni che richiedono le tolleranze più strette possibili e le caratteristiche più fini, la tecnologia a film sottile—un processo di deposizione più preciso ma costoso—è la scelta superiore.
Dimensioni e densità dei componenti
Sebbene il film spesso integri componenti passivi, non può raggiungere l'incredibile densità di un moderno circuito integrato (IC) al silicio. È meglio utilizzato per circuiti con un numero moderato di componenti passivi e pochi dispositivi attivi (a montaggio superficiale).
Progettazione e prototipazione
La creazione di un circuito a film spesso richiede conoscenze di progettazione specializzate e attrezzature di produzione. I costi di attrezzaggio e configurazione significano che è generalmente più economico per produzioni di medio-alto volume piuttosto che per prototipi unici.
Quando specificare un circuito a film spesso
La scelta della tecnologia giusta dipende interamente dalle esigenze della tua applicazione.
- Se il tuo obiettivo principale sono le applicazioni ad alta potenza: Il film spesso è la scelta ideale per i controller di motori, gli alimentatori e i moduli LED ad alta potenza grazie alle sue capacità termiche e di gestione della corrente.
- Se il tuo obiettivo principale è l'affidabilità estrema in ambienti difficili: Specifica il film spesso per sensori automobilistici, attrezzature di perforazione, sistemi aerospaziali o dispositivi medici dove i tassi di fallimento devono essere prossimi allo zero.
- Se il tuo obiettivo principale è l'elettronica compatta e per uso generale: Un PCB standard è quasi sempre la soluzione più economica e veloce per l'elettronica di consumo, i computer e i dispositivi a bassa potenza.
- Se il tuo obiettivo principale sono le prestazioni ad alta frequenza e la massima precisione: I circuiti a film sottile offrono prestazioni migliori e tolleranze più strette per RF, microonde e strumentazione ad alta precisione.
In definitiva, la scelta del film spesso è una decisione strategica per dare priorità alla robustezza e all'affidabilità rispetto a tutte le altre preoccupazioni.
Tabella riassuntiva:
| Caratteristica | Circuito a film spesso | PCB standard |
|---|---|---|
| Materiale di base | Ceramica (es. Allumina) | Fibra di vetro (FR-4) |
| Punto di forza chiave | Durabilità estrema e prestazioni termiche | Convenienza per uso generale |
| Ideale per | Ambienti difficili, alta potenza, alta affidabilità | Elettronica di consumo, dispositivi a bassa potenza |
| Integrazione dei componenti | Componenti passivi integrati (Resistori, Condensatori) | Principalmente componenti discreti a montaggio superficiale |
