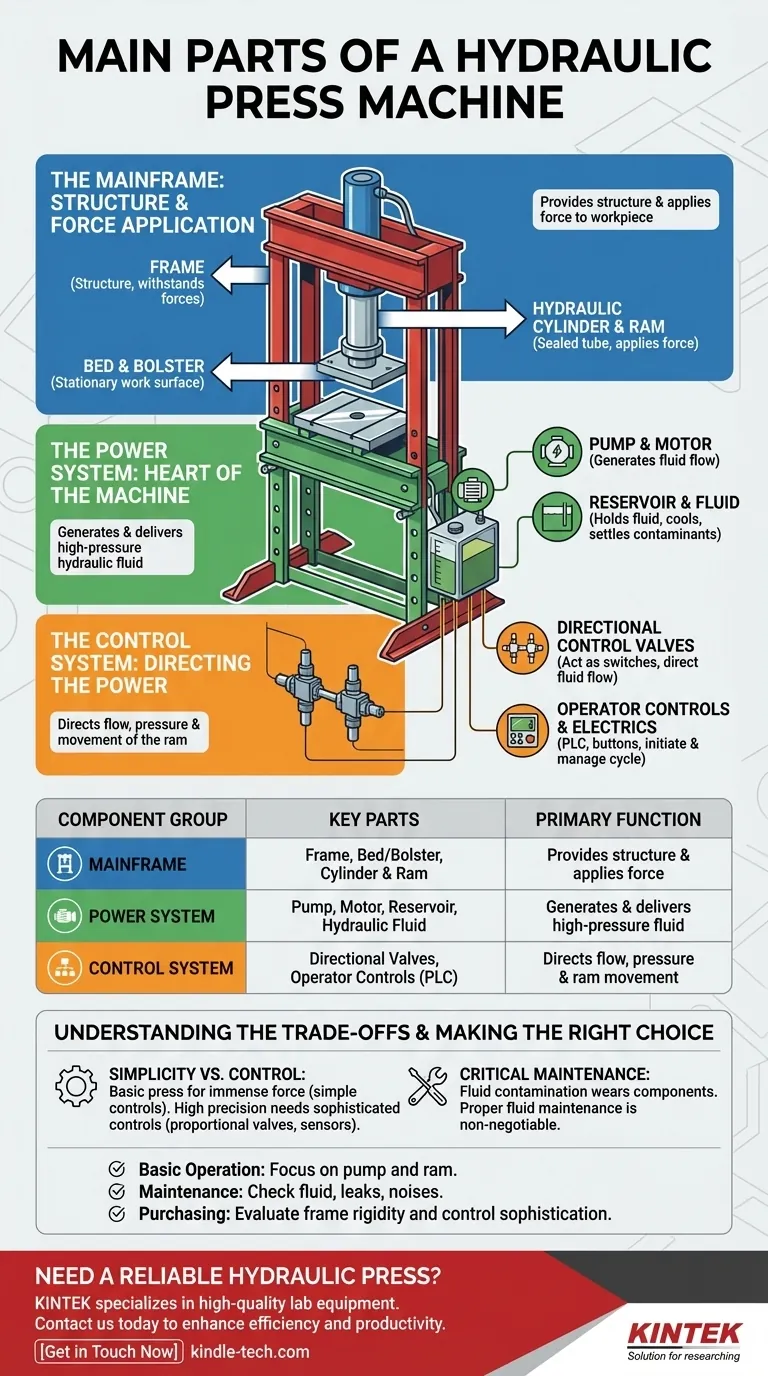

Quali sono le parti principali di una pressa idraulica? Una guida ai sistemi fondamentali

In sostanza, una pressa idraulica opera utilizzando tre gruppi principali di componenti: il telaio principale che fornisce la struttura, un sistema di alimentazione che genera la pressione idraulica e un sistema di controllo che dirige l'applicazione di tale pressione. Questi elementi lavorano in concerto per convertire la pressione del fluido idraulico in una potente forza meccanica per modellare, pressare o assemblare materiali.

Una pressa idraulica è meglio compresa non come una singola macchina, ma come un sistema integrato. Un telaio strutturale sostiene il pezzo da lavorare, un gruppo motore crea fluido ad alta pressione e un sistema di controllo dirige con precisione tale forza per eseguire il lavoro.

Il Telaio Principale: Struttura e Applicazione della Forza

Il telaio principale è costituito dai componenti grandi e pesanti che forniscono la resistenza fisica della macchina e applicano la forza al pezzo da lavorare.

Il Telaio (Frame)

Il telaio è la struttura primaria della pressa. È progettato per resistere alle immense forze generate durante il funzionamento senza flettersi o cedere, garantendo precisione e sicurezza.

La Base e il Piano di Appoggio (Bed and Bolster)

La base (bed) è la superficie di lavoro fissa su cui viene posizionato lo stampo inferiore o il pezzo da lavorare. È spesso dotata di una piastra di appoggio (bolster plate), una piastra spessa e rimovibile che protegge la base e fornisce una superficie di montaggio per gli utensili.

Il Cilindro Idraulico e lo Stantuffo (Ram)

Il cilindro idraulico è un tubo sigillato contenente un pistone. Lo stantuffo (ram) è l'albero cilindrico solido collegato a questo pistone che fuoriesce dal cilindro per pressare il pezzo da lavorare. Quando il fluido ad alta pressione viene pompato nel cilindro, spinge il pistone e lo stantuffo verso il basso con una forza immensa.

Il Sistema di Alimentazione: Il Cuore della Macchina

Il sistema di alimentazione, spesso un gruppo autonomo chiamato Unità di Potenza Idraulica (HPU), è responsabile della creazione e della fornitura del fluido ad alta pressione che aziona lo stantuffo.

La Pompa e il Motore

Un motore elettrico aziona una pompa idraulica. Il compito della pompa non è creare pressione di per sé, ma creare un flusso di fluido idraulico. La pressione si accumula quando questo flusso incontra resistenza, come il pezzo da lavorare nella pressa.

Il Serbatoio e il Fluido

Il serbatoio (reservoir) è un contenitore che contiene la riserva di fluido idraulico (tipicamente un olio speciale). Aiuta anche a raffreddare il fluido e a permettere ai contaminanti di depositarsi prima che il fluido venga aspirato nuovamente nella pompa.

Il Sistema di Controllo: Direzionare la Potenza

Il sistema di controllo è il cervello della pressa. Gestisce il flusso, la pressione e la direzione del fluido idraulico per controllare il movimento, la velocità e la forza dello stantuffo.

Valvole di Controllo Direzionale

Le valvole sono la parte più critica del sistema di controllo. Agiscono come interruttori e cancelli, aprendosi e chiudendosi per dirigere il flusso del fluido idraulico per estendere o ritrarre il cilindro, o per mantenerlo in una posizione specifica.

Comandi Operatore ed Elettricità

Questo include i pulsanti, gli schermi touch (PLC) e la logica elettrica che consentono a un operatore di avviare e gestire il ciclo della pressa. I controlli moderni consentono una regolazione precisa della velocità, della posizione e della tonnellaggio applicato dello stantuffo.

Comprendere i Compromessi: Semplicità vs. Controllo

I componenti fondamentali di una pressa idraulica sono meccanicamente semplici, il che è un vantaggio chiave per l'affidabilità e la potenza. Tuttavia, questa semplicità presenta un compromesso fondamentale.

Una pressa di base con controlli semplici offre una forza immensa ma potrebbe mancare del controllo fine necessario per operazioni delicate o complesse. Ottenere alta precisione richiede un sistema di controllo più sofisticato e costoso con valvole proporzionali e sensori avanzati.

Inoltre, il fluido idraulico stesso è un componente critico che richiede attenzione. La contaminazione o il degrado del fluido possono usurare rapidamente la pompa e le valvole, portando a una perdita di prestazioni e a un eventuale guasto. Una corretta manutenzione del fluido non è negoziabile per la longevità della macchina.

Fare la Scelta Giusta per il Tuo Obiettivo

Comprendere questi sistemi ti permette di concentrarti sugli aspetti più rilevanti per il tuo lavoro.

• Se il tuo obiettivo principale è il funzionamento di base: Concentrati su come la pompa invia fluido al cilindro, causando l'estensione dello stantuffo e l'applicazione della forza.
• Se il tuo obiettivo principale è la manutenzione: Presta molta attenzione alle condizioni del fluido idraulico, controlla la presenza di perdite attorno alle guarnizioni del cilindro e ascolta rumori insoliti provenienti dalla pompa.
• Se il tuo obiettivo principale è l'acquisto di una pressa: Valuta la rigidità del telaio per la durabilità e la sofisticazione del sistema di controllo per la precisione e la ripetibilità.

Comprendendo come questi sistemi fondamentali interagiscono, puoi operare, mantenere o valutare efficacemente qualsiasi pressa idraulica.

Tabella Riassuntiva:

Gruppo di Componenti	Parti Chiave	Funzione Principale
Telaio Principale	Telaio, Base/Piano di Appoggio, Cilindro e Stantuffo	Fornisce la struttura e applica la forza al pezzo da lavorare
Sistema di Alimentazione	Pompa, Motore, Serbatoio, Fluido Idraulico	Genera e fornisce fluido idraulico ad alta pressione
Sistema di Controllo	Valvole Direzionali, Controlli Operatore (PLC)	Dirige il flusso, la pressione e il movimento dello stantuffo
