A temperatura ambiente, la conducibilità termica della grafite non è un valore unico, ma rientra in un ampio intervallo, tipicamente da 25 a 470 Watt per metro-Kelvin (W/m·K) per le forme industriali comuni. Forme altamente specializzate come la grafite pirolitica possono mostrare una conducibilità nel piano eccezionalmente elevata, raggiungendo fino a 2000 W/m·K, superando persino il rame.
La chiave per comprendere la conducibilità termica della grafite è riconoscere la sua profonda anisotropia. La struttura atomica a strati del materiale fa sì che conduca il calore eccezionalmente bene lungo i suoi piani, ma male attraverso di essi, rendendo il valore "corretto" interamente dipendente dal tipo di grafite e dalla direzione di misurazione.
Perché la conducibilità termica della grafite varia così tanto
Un singolo numero per le proprietà termiche della grafite è fuorviante. Il valore che si utilizza dipende interamente dal grado specifico del materiale e dall'applicazione prevista, poiché diversi fattori ne alterano drasticamente le prestazioni.
Il ruolo critico dell'anisotropia
La struttura della grafite è costituita da strati di atomi di carbonio fortemente legati (fogli di grafene) che sono debolmente legati tra loro. Questo crea due percorsi distinti per il calore.
La conducibilità nel piano (piano basale) è estremamente elevata. Il calore viaggia rapidamente lungo questi strati con minima resistenza, simile al modo in cui l'acqua scorre facilmente attraverso un canale ampio e aperto.
La conducibilità attraverso il piano (attraverso gli strati) è significativamente inferiore. Il calore deve "saltare" tra gli strati debolmente legati, creando un collo di bottiglia importante. Questo è simile al tentativo di attraversare una serie di burroni sconnessi.
L'impatto della forma e del grado
Diversi processi di produzione danno origine a strutture molto diverse e, di conseguenza, a proprietà termiche differenti.
La grafite pirolitica è altamente ordinata, con i suoi strati allineati parallelamente. Ciò si traduce in un'estrema anisotropia, con una conducibilità nel piano che spesso supera i 1500 W/m·K (4 volte il rame) e una conducibilità attraverso il piano bassa quanto 10 W/m·K (simile all'acciaio inossidabile).
La grafite isotropa è formata per avere un orientamento del grano più casuale. Ciò media le proprietà direzionali, risultando in una conducibilità complessiva più uniforme ma inferiore, tipicamente nell'intervallo 85-130 W/m·K in tutte le direzioni.
La scaglia di grafite naturale presenta valori che variano in base alla dimensione e alla purezza della scaglia. Le singole scaglie hanno un'elevata conducibilità nel piano, ma quando vengono pressate insieme, la conducibilità complessiva è limitata dal cattivo trasferimento attraverso il piano tra di esse.
L'influenza della densità e della purezza
Una densità maggiore significa meno pori o vuoti all'interno del materiale. Poiché i vuoti agiscono come isolanti, una parte di grafite più densa avrà generalmente una conducibilità termica più elevata.
Le impurità e i difetti nella struttura cristallina interrompono i percorsi per il trasferimento del calore (scattering fononico). Pertanto, i gradi di grafite di maggiore purezza tendono a mostrare prestazioni termiche superiori.
Errori comuni e idee sbagliate
Confrontare semplicemente la grafite con i metalli senza contesto può portare a scelte di progettazione errate. Le sue proprietà uniche creano compromessi specifici che devono essere compresi.
Errore 1: È sempre meglio del rame
Sebbene la conducibilità nel piano della grafite pirolitica di alta qualità possa essere quattro volte quella del rame, la sua conducibilità attraverso il piano è spesso 20-40 volte peggiore.
Se la tua applicazione richiede che il calore venga rimosso da una sorgente (attraverso lo spessore del materiale), un pezzo solido di rame o alluminio potrebbe essere molto più efficace.
Errore 2: La conducibilità aumenta sempre con la temperatura
Questa affermazione è generalmente errata per la grafite cristallina intorno alla temperatura ambiente.
La conducibilità termica della maggior parte delle forme di grafite raggiunge il picco vicino o leggermente al di sotto della temperatura ambiente e poi diminuisce man mano che la temperatura aumenta ulteriormente. Ciò è dovuto al fatto che a temperature più elevate, le vibrazioni atomiche (fononi) iniziano a disperdersi l'una con l'altra, ostacolando il flusso di calore.
Fare la scelta giusta per il tuo obiettivo
La selezione della forma corretta di grafite richiede di abbinare le sue proprietà anisotrope alla direzione principale del flusso di calore nella tua applicazione.
- Se il tuo obiettivo principale è diffondere il calore su una superficie (2D): Scegli un materiale altamente orientato come il foglio di grafite pirolitica. La sua eccezionale conducibilità nel piano è ideale per i dissipatori di calore nell'elettronica.
- Se il tuo obiettivo principale è il trasferimento di calore uniforme in tutte le direzioni (3D): Scegli una grafite sintetica isotropa o modellata. Questo è ottimale per applicazioni come elementi riscaldanti, crogioli o stampi in cui la temperatura costante è fondamentale.
- Se il tuo obiettivo principale è il trasferimento di calore verticale attraverso un blocco: Un blocco di grafite sintetica ad alta densità può funzionare, ma tieni presente che metalli come rame o alluminio saranno quasi sempre più performanti per questo compito specifico.
In definitiva, trattare la grafite come un semplice numero su una scheda tecnica è un errore; comprendere la sua natura direzionale è la chiave per sfruttare le sue notevoli proprietà termiche.
Tabella riassuntiva:
| Tipo di Grafite | Conducibilità Termica Tipica (W/m·K) | Caratteristiche Principali |
|---|---|---|
| Grafite Pirolitica | Nel piano: 1500-2000, Attraverso il piano: ~10 | Altamente anisotropa, ideale per la diffusione del calore 2D |
| Grafite Isotropa | 85-130 (tutte le direzioni) | Proprietà uniformi, buona per applicazioni 3D |
| Scaglia di Grafite Naturale | Varia notevolmente con dimensione/purezza della scaglia | Elevata conducibilità nel piano per scaglia |
| Grafite Industriale Comune | 25-470 | Ampio intervallo, dipende da densità e purezza |
Hai bisogno di una guida esperta nella scelta del materiale di grafite giusto per la tua specifica sfida di gestione termica?
KINTEK è specializzata in apparecchiature da laboratorio e materiali di consumo ad alte prestazioni, inclusa un'ampia gamma di prodotti in grafite su misura per applicazioni termiche precise. I nostri esperti possono aiutarti a sfruttare le proprietà anisotrope uniche della grafite per ottimizzare l'efficienza del tuo sistema.
Contatta oggi il nostro team per discutere le tue esigenze e scoprire la soluzione in grafite perfetta per le tue necessità di laboratorio.

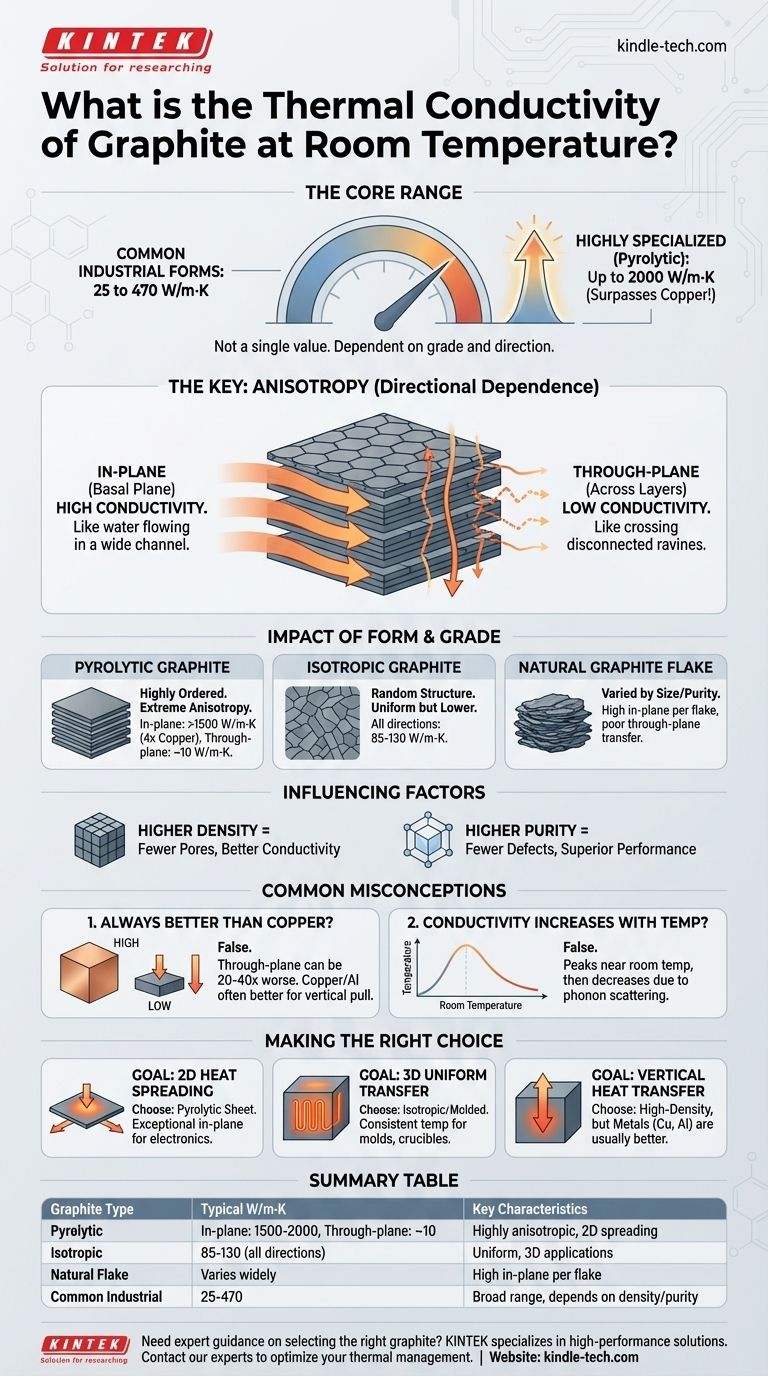

Guida Visiva
