Nella deposizione di film sottili, il bersaglio di sputtering è il materiale sorgente. È un blocco o una piastra solida della sostanza esatta che si desidera depositare come rivestimento. Durante il processo di sputtering, particelle ad alta energia bombardano questo bersaglio, staccando fisicamente atomi dalla sua superficie. Questi atomi espulsi viaggiano quindi e si condensano su un substrato, come un wafer di silicio o una lente ottica, formando un film ultrasottile e altamente uniforme.
Il bersaglio di sputtering non è solo un componente; è il progetto fisico per il film sottile finale. La composizione e la purezza del bersaglio dettano direttamente le prestazioni, la funzione e la qualità del prodotto finito, dai circuiti semiconduttori ai rivestimenti protettivi degli utensili.
Come funziona lo Sputtering: il ruolo del bersaglio
Il principio di base: Deposizione fisica da vapore (PVD)
Lo sputtering è un metodo di Deposizione Fisica da Vapore (PVD). Questo lo distingue dai processi chimici come la Deposizione Chimica da Vapore (CVD).
Nella PVD, il materiale di rivestimento viene fisicamente trasformato in uno stato di vapore e quindi condensato sul substrato, senza che reazioni chimiche sottostanti definiscano il processo.
Il processo di bombardamento
Il processo avviene in una camera a vuoto. Viene introdotto un gas inerte, tipicamente argon, e ionizzato per creare un plasma.
Un campo elettrico accelera questi ioni positivi, facendoli collidere con grande forza con il bersaglio di sputtering caricato negativamente.
Questo impatto ad alta energia ha un effetto cinetico, espellendo o "sputterando" atomi dal materiale del bersaglio, in modo simile a come una palla da biliardo rompe un gruppo di palle da biliardo.
Dal bersaglio al substrato
Gli atomi staccati dal bersaglio viaggiano attraverso la camera a bassa pressione e atterrano sul substrato.
Si accumulano gradualmente, atomo per atomo, per formare un film sottile controllato con precisione. Questo metodo consente un controllo eccezionale sullo spessore e sull'uniformità del film.
Tipi di bersagli di sputtering e il loro scopo
Definire le proprietà del film
Il materiale scelto per il bersaglio dipende interamente dalle proprietà desiderate del rivestimento finale. La composizione del bersaglio è direttamente replicata nel film.
Ad esempio, un bersaglio di Nitruro di Titanio-Alluminio (Ti-Al-N) viene utilizzato per creare un film che fornisce elevata durezza e resistenza all'usura per gli utensili da taglio.
Un bersaglio di Nitruro di Alluminio-Cromo (Al-Cr-N) produce un rivestimento con resistenza termica superiore, prolungando la vita dell'utensile in applicazioni ad alta temperatura.
Bersagli per diverse applicazioni
La funzione del prodotto finale determina il materiale del bersaglio. Lo sputtering viene utilizzato per creare due categorie principali di film sottili.
I film sottili ottici sono utilizzati per rivestimenti antiriflesso su lenti o strati riflettenti in specchi. I film sottili elettrici sono essenziali per la produzione di isolanti, conduttori e circuiti integrati complessi nell'industria dei semiconduttori.
Comprendere i compromessi e le considerazioni
Bersagli conduttivi vs. non conduttivi
Una considerazione chiave è la conduttività elettrica del materiale del bersaglio. Questo determina il tipo di tecnologia di sputtering che può essere utilizzata.
Lo sputtering a corrente continua (DC) è un metodo più semplice e veloce, ma generalmente richiede che il materiale del bersaglio sia elettricamente conduttivo.
Lo sputtering a radiofrequenza (RF) può essere utilizzato con bersagli non conduttivi (isolanti o dielettrici). Questa tecnica espande la gamma di materiali possibili per la deposizione di film sottili, ma è spesso un processo più complesso.
La purezza è fondamentale
La purezza del bersaglio di sputtering è critica, specialmente nelle applicazioni semiconduttrici e ottiche.
Qualsiasi impurità o contaminante presente nel bersaglio verrà trasferito al film sottile, degradandone o distruggendone potenzialmente le prestazioni elettriche o ottiche.
Sputtering vs. altri metodi
Lo sputtering è solo una delle diverse tecniche di deposizione. È apprezzato per la sua capacità di produrre rivestimenti di altissima purezza e la sua versatilità con le leghe.
Tuttavia, nell'industria dei semiconduttori, compete con la Deposizione Chimica da Vapore (CVD), che viene spesso scelta per la sua capacità di creare strati altamente precisi e conformi. La scelta tra PVD e CVD dipende dal materiale specifico, dall'applicazione e dalle caratteristiche del film desiderate.
Fare la scelta giusta per la tua applicazione
La selezione di un bersaglio di sputtering è una decisione fondamentale in qualsiasi processo di deposizione di film sottili. Il tuo obiettivo finale detta il materiale e la tecnica.
- Se il tuo obiettivo principale è creare un rivestimento duro e protettivo: Considera bersagli realizzati con composti ceramici come Nitruro di Titanio-Alluminio (Ti-Al-N) o Nitruro di Alluminio-Cromo (Al-Cr-N) per la loro eccellente resistenza all'usura e termica.
- Se il tuo obiettivo principale è depositare un materiale isolante: Devi utilizzare un bersaglio non conduttivo e impiegare la tecnica di sputtering RF per depositare con successo il film.
- Se il tuo obiettivo principale è la produzione di elettronica ad alta purezza: La purezza del tuo bersaglio è il fattore più critico, poiché qualsiasi contaminante degraderà le proprietà elettriche del dispositivo finale.
In definitiva, il bersaglio di sputtering è il blocco fondamentale che definisce il carattere e le prestazioni del tuo film sottile finale.
Tabella riassuntiva:
| Materiale del bersaglio | Funzione primaria | Applicazioni comuni |
|---|---|---|
| Nitruro di Titanio-Alluminio (Ti-Al-N) | Elevata durezza, resistenza all'usura | Rivestimenti protettivi per utensili da taglio |
| Nitruro di Alluminio-Cromo (Al-Cr-N) | Resistenza termica superiore | Rivestimenti per utensili ad alta temperatura |
| Metalli conduttivi (es. Rame) | Conducibilità elettrica | Circuiti semiconduttori, conduttori |
| Materiali non conduttivi/dielettrici | Isolamento elettrico | Isolanti per semiconduttori, film ottici |
Pronto a definire le prestazioni del tuo film sottile? Il giusto bersaglio di sputtering è fondamentale per ottenere la durezza, la resistenza termica o le proprietà elettriche desiderate nel tuo rivestimento. KINTEK è specializzata in apparecchiature e materiali di consumo da laboratorio ad alta purezza, inclusi bersagli di sputtering per ricerca e produzione. I nostri esperti possono aiutarti a selezionare il materiale ideale per la tua applicazione specifica, garantendo qualità e prestazioni superiori del film. Contatta KINTEK oggi stesso per discutere le tue esigenze di deposizione di film sottili!

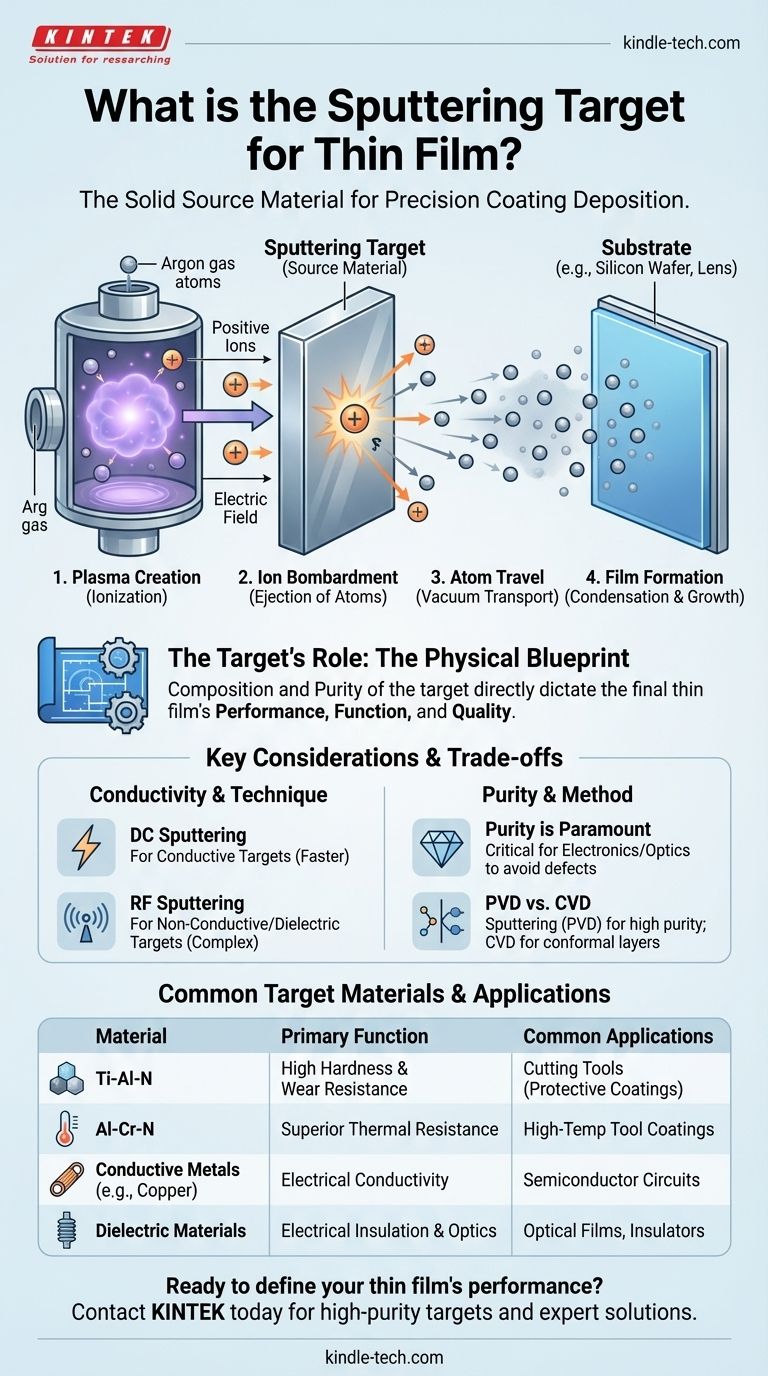

Guida Visiva
