Un film sputter è un sottile strato di materiale depositato su un substrato mediante un processo chiamato sputtering.Questa tecnica è ampiamente utilizzata in vari settori industriali, in particolare nella produzione di semiconduttori, dove svolge un ruolo cruciale nella creazione di film sottili per componenti come transistor, elettrodi e celle solari.Lo sputtering consiste nel bombardare un materiale solido bersaglio con ioni ad alta energia, provocando l'espulsione di atomi e il loro deposito su un substrato in una camera a vuoto.Questo metodo è estremamente preciso e versatile e si presta ad applicazioni che spaziano dall'elettronica all'ottica.Di seguito analizziamo gli aspetti principali dei film sputter, le loro applicazioni e il processo sottostante.

Punti chiave spiegati:

1. Definizione di film Sputter:

   • I film sputter sono sottili strati di materiale creati attraverso il processo di sputtering, in cui gli atomi di un bersaglio solido vengono espulsi e depositati su un substrato.
   • Questo processo avviene in una camera a vuoto, garantendo un ambiente controllato per la deposizione di film di alta qualità.

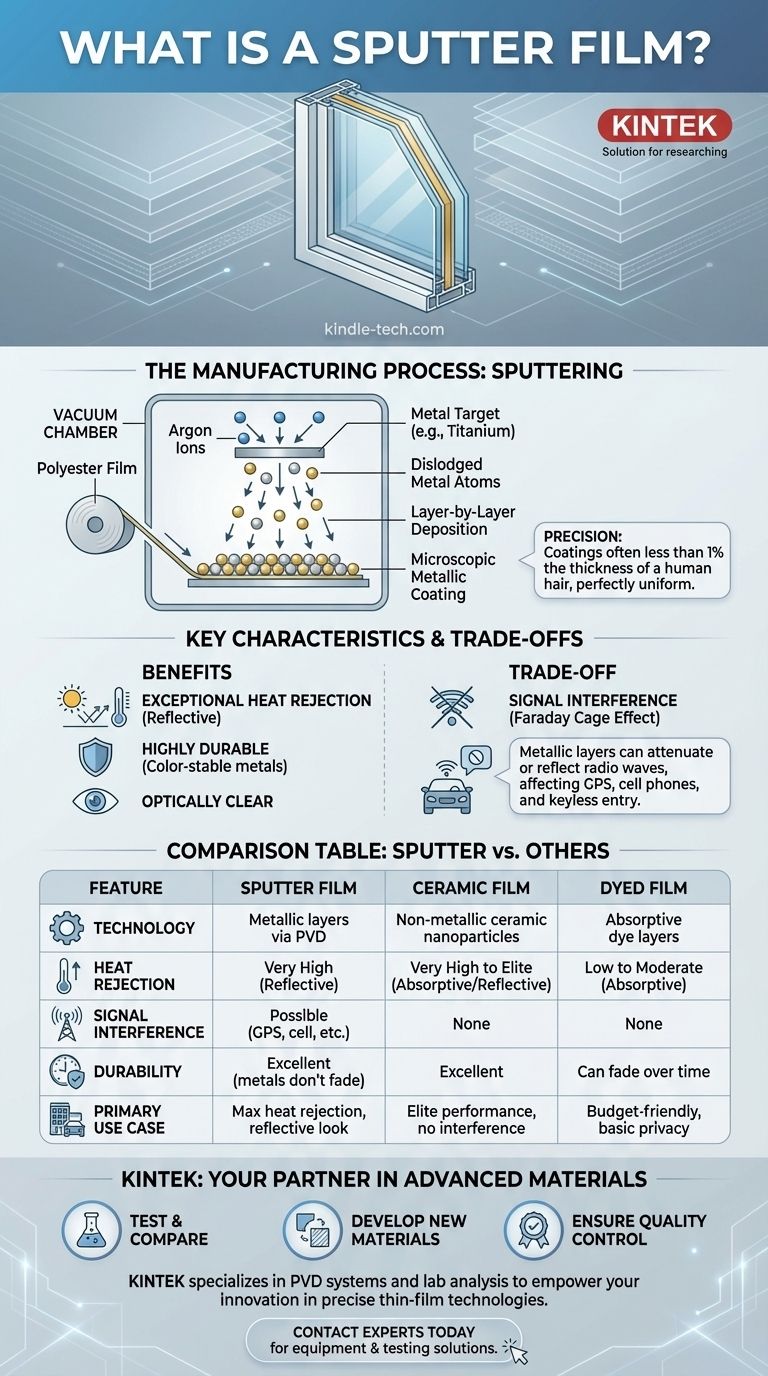

2. Processo di sputtering:

   • Lo sputtering consiste nel bombardare un materiale bersaglio con ioni ad alta energia, in genere provenienti da un gas inerte come l'argon.
   • Il trasferimento di energia dagli ioni al bersaglio provoca l'espulsione di atomi che entrano nella fase gassosa.
   • Questi atomi espulsi viaggiano poi attraverso la camera a vuoto e si depositano sul substrato, formando un film sottile e uniforme.

3. Applicazioni dei film sputter:

   • Produzione di semiconduttori:Le pellicole sputter sono essenziali per la creazione di film sottili nei semiconduttori e nei chip per computer, compresi componenti come transistor, gate e interconnessioni.
   • Produzione di TFT-LCD:Nell'industria dei display, i film sputter sono utilizzati per produrre elettrodi trasparenti e altri componenti per gli schermi a cristalli liquidi a transistor sottili (TFT-LCD).
   • Celle solari:I film sputter sono utilizzati per creare elettrodi trasparenti e metallici per le celle solari a film sottile, migliorandone l'efficienza e la durata.
   • Rivestimenti ottici:Il processo viene utilizzato anche per depositare film trasparenti per applicazioni come rivestimenti antiriflesso e filtri colorati.

4. Vantaggi dello sputtering:

   • Precisione:Lo sputtering consente la deposizione di film estremamente sottili e uniformi, rendendolo ideale per le applicazioni high-tech.
   • Versatilità:Con questo metodo è possibile depositare un'ampia gamma di materiali, tra cui metalli, leghe e ceramiche.
   • Scalabilità:Il processo è adatto sia alla ricerca su piccola scala che alla produzione industriale su larga scala.

5. Sfide e considerazioni:

   • Gestione del calore:Il processo di sputtering genera un calore significativo e richiede sistemi di raffreddamento specializzati per mantenere le condizioni ottimali.
   • Costo:Le attrezzature e l'energia necessarie per lo sputtering possono essere costose, soprattutto per le applicazioni su larga scala.
   • Limitazioni dei materiali:Pur essendo versatili, non tutti i materiali sono adatti allo sputtering e alcuni possono richiedere ulteriori fasi di lavorazione.

6. Tendenze future:

   • Con il progredire della tecnologia, si prevede che i film sputtering giocheranno un ruolo sempre più importante in campi emergenti come l'elettronica flessibile, l'accumulo di energia e l'ottica avanzata.
   • Le innovazioni nelle tecniche di sputtering, come il magnetron sputtering e lo sputtering reattivo, stanno ampliando la gamma di materiali e applicazioni.

In sintesi, le pellicole sputtering sono un componente critico della tecnologia moderna, che consente la creazione di materiali ad alte prestazioni per l'elettronica, i display e le energie rinnovabili.Il processo di sputtering, pur essendo complesso, offre una precisione e una versatilità senza pari, che lo rendono una pietra miliare della produzione avanzata.

Tabella riassuntiva:

Aspetto	Dettagli
Definizione	Strati sottili di materiale depositati tramite sputtering in una camera a vuoto.
Il processo	Gli ioni ad alta energia bombardano un bersaglio, espellendo gli atomi per la deposizione del substrato.
Applicazioni	Semiconduttori, TFT-LCD, celle solari, rivestimenti ottici.
Vantaggi	Precisione, versatilità, scalabilità.
Sfide	Gestione del calore, costi, limitazioni dei materiali.
Tendenze future	Elettronica flessibile, accumulo di energia, ottica avanzata.
