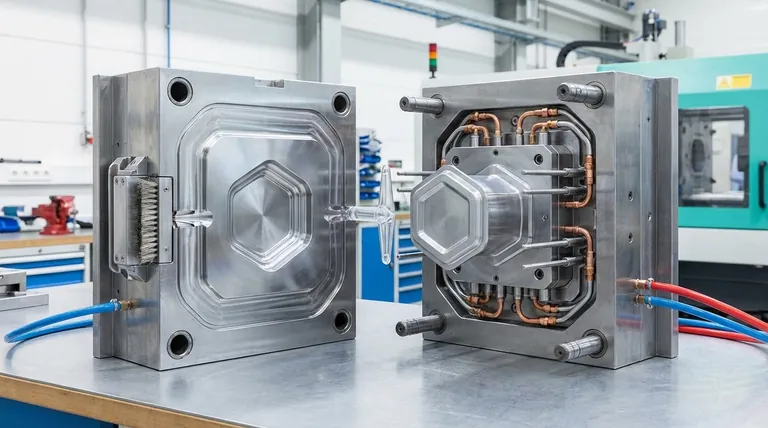

Al suo livello più fondamentale, uno stampo è composto da due metà principali: il nucleo (core) e la cavità (cavity). Quando vengono unite, queste metà formano uno spazio negativo che modella il materiale fuso in un pezzo finito. La metà della cavità forma tipicamente la superficie estetica ed esterna del componente (il "Lato A"), mentre la metà del nucleo forma le caratteristiche interne e strutturali (il "Lato B").
Sebbene uno stampo possa sembrare un semplice utensile a due parti, il suo design è un sofisticato equilibrio tra forma e funzione. Comprendere come interagiscono il nucleo, la cavità e i loro sistemi di supporto è la chiave per progettare pezzi che non siano solo esteticamente gradevoli, ma anche producibili e robusti.
Il Nucleo e la Cavità: Le Due Metà di uno Stampo
Il nucleo e la cavità sono il cuore dello stampo e ne definiscono direttamente la geometria del prodotto finale. Il loro design determina tutto, dall'aspetto del pezzo alle sue caratteristiche strutturali.
La Cavità (Il Lato 'A')
La cavità è la metà fissa dello stampo, spesso montata sulla piastra fissa della macchina di stampaggio. Forma quella che è conosciuta come il "Lato A" del pezzo stampato.
Questo è tipicamente il lato estetico o "di presentazione"—la superficie che gli utenti vedranno e con cui interagiranno. Viene lucidato con una finitura elevata per garantire che il pezzo finale abbia un aspetto liscio e impeccabile.
Il Nucleo (Il Lato 'B')
Il nucleo è la metà mobile dello stampo. Forma il "Lato B" del pezzo, che è solitamente la superficie non estetica, interna o posteriore.
È nel nucleo che si trova la maggior parte della geometria funzionale del pezzo, come nervature per la resistenza, boccole per le viti e altre caratteristiche di montaggio. Il pezzo si restringe e viene trattenuto dal nucleo mentre si raffredda, il che è cruciale per la fase di espulsione.
La Linea di Giunzione
La linea di giunzione (parting line) è la cucitura precisa dove il nucleo e la cavità si incontrano. Questa linea sarà visibile sul prodotto finale e la sua posizione è una considerazione critica di progettazione per minimizzarne l'impatto estetico.
Sistemi Chiave che Fanno Funzionare lo Stampo
Uno stampo moderno è più di due blocchi di acciaio. È una macchina intricata con diversi sistemi critici che lavorano in concerto per produrre un pezzo in modo efficiente e ripetibile.
Il Sistema di Iniezione
Questo sistema fornisce il materiale fuso nello stampo. È costituito da un canale di colata (runner), che è un condotto che guida il materiale dall'ugello della macchina, e da un punto di iniezione (gate), che è il punto di ingresso specifico dove il materiale fluisce nella cavità stessa.
Il Sistema di Espulsione
Una volta che il pezzo si è raffreddato e solidificato, deve essere rimosso dallo stampo. Il sistema di espulsione, tipicamente una serie di perni di espulsione (ejector pins) alloggiati nella metà del nucleo, spinge il pezzo finito fuori dallo stampo. Questi perni lasciano spesso piccoli segni circolari sul Lato B del pezzo.
Il Sistema di Raffreddamento
Il controllo della temperatura è vitale per la qualità e la velocità. Canali vengono lavorati sia nelle metà del nucleo che della cavità per far circolare un fluido, come acqua o olio. Questo sistema rimuove il calore dal pezzo, permettendogli di solidificarsi a una velocità controllata, il che minimizza la deformazione e riduce il tempo ciclo complessivo.
Comprendere i Compromessi: Progettazione per la Fabbricazione
La progettazione delle parti di uno stampo influenza direttamente la qualità, il costo e la funzionalità del componente finale.
Superfici Estetiche vs. Funzionali
La distinzione Lato A/Lato B è fondamentale. Tutte le imperfezioni visibili, come i segni dei perni di espulsione o i residui del punto di iniezione, dovrebbero essere progettate per trovarsi sul Lato B non estetico, ove possibile. Ciò preserva l'aspetto pulito del Lato A.
Complessità vs. Costo
I pezzi con caratteristiche come fori profondi o dettagli laterali (sottosquadri) non possono essere realizzati solo con un semplice nucleo e cavità. Richiedono parti mobili aggiuntive nello stampo, chiamate movimenti laterali (side-actions) o sollevatori (lifters), che aumentano drasticamente la complessità e il costo dello stampo.
Una Nota su Altri Tipi di Stampi
Sebbene lo stampaggio a iniezione sia comune, altri processi utilizzano configurazioni di stampo diverse. Uno stampo a trasferimento (transfer mold), spesso utilizzato per gomma o plastiche termoindurenti, utilizza un recipiente per contenere il materiale, uno stantuffo per pressurizzarlo e una cavità dello stampo per formare la forma finale. Ciò evidenzia che le parti dello stampo sono sempre adattate al materiale e al processo di produzione specifici.
Applicare Questo alla Tua Progettazione
Comprendere questi componenti ti consente di prendere decisioni migliori quando progetti un pezzo per la produzione.
- Se la tua attenzione principale è l'estetica: Presta molta attenzione alla posizione della linea di giunzione e assicurati che tutte le caratteristiche non estetiche siano sul Lato B, lontano dal Lato A estetico.
- Se la tua attenzione principale è l'integrità strutturale: Progetta le caratteristiche funzionali come nervature e boccole nel nucleo (Lato B) e considera come il flusso del materiale dal punto di iniezione influenzerà la resistenza del pezzo.
- Se la tua attenzione principale è l'efficienza dei costi: Progetta il pezzo in modo che si rilasci facilmente da un semplice nucleo e cavità per evitare la necessità di costosi movimenti laterali o sistemi di espulsione complessi.
Progettando un pezzo tenendo conto della funzione dello stampo, si passa dal semplice creare una forma all'ingegnerizzare un prodotto di successo.
Tabella Riassuntiva:
| Componente dello Stampo | Funzione Principale | Caratteristiche Chiave |
|---|---|---|
| Cavità (Lato A) | Forma la superficie estetica ed esterna del pezzo. | Metà fissa; finitura altamente lucidata. |
| Nucleo (Lato B) | Forma le caratteristiche interne e strutturali del pezzo. | Metà mobile; ospita perni di espulsione e dettagli funzionali. |
| Canale di Colata e Punto di Iniezione | Canalizzano il materiale fuso dall'ugello della macchina nella cavità. | Il punto di iniezione è il punto di ingresso specifico; influenza il flusso del materiale. |
| Sistema di Espulsione | Spinge il pezzo raffreddato fuori dallo stampo. | Utilizza tipicamente perni di espulsione, che lasciano segni sul Lato B. |
| Sistema di Raffreddamento | Fa circolare il fluido per controllare la temperatura del pezzo e la solidificazione. | Riduce il tempo ciclo e minimizza la deformazione. |
