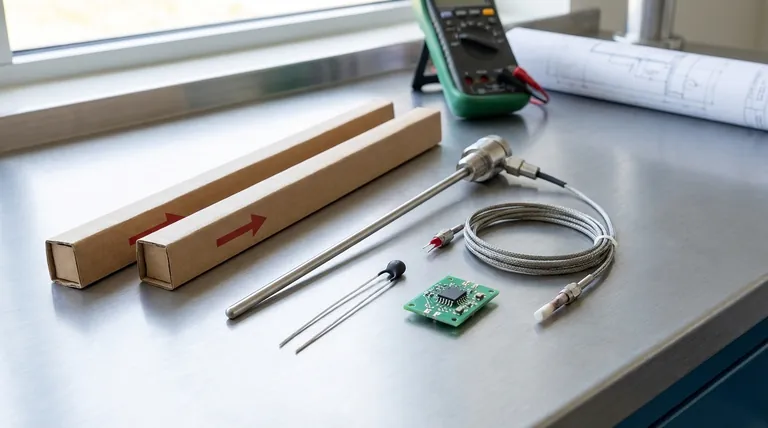

Quando si seleziona un sensore di temperatura, la scelta si riduce principalmente a quattro diverse tecnologie. Queste sono le termocoppie, i Rilevatori di Temperatura a Resistenza (RTD), i termistori e i circuiti integrati (IC) basati su semiconduttori. Ciascuno opera su un principio fisico diverso ed è progettato per applicazioni, costi e ambienti specifici.
La sfida centrale non è trovare il sensore "migliore", ma comprendere i compromessi intrinseci. La tua decisione finale sarà sempre un equilibrio tra quattro fattori concorrenti: intervallo di temperatura, accuratezza, costo e robustezza ambientale.
Il cavallo di battaglia: le termocoppie
Principio fondamentale: l'effetto Seebeck
Una termocoppia si forma quando due fili di metalli dissimili sono uniti a un'estremità. Questa giunzione genera una piccola, prevedibile tensione che cambia con la temperatura, un fenomeno noto come effetto Seebeck.
Punti di forza principali
Le termocoppie hanno il più ampio intervallo di temperatura operativa tra tutti i sensori comuni, capaci di misurare da livelli criogenici (-200°C) a oltre 2000°C. Sono anche molto durevoli ed economiche.
Limitazioni principali
La loro debolezza principale è la minore accuratezza rispetto ad altri tipi. L'uscita di tensione è anche non lineare e richiede condizionamento del segnale e un riferimento, noto come compensazione del giunto freddo, per produrre una lettura accurata.
Lo standard di precisione: i Rilevatori di Temperatura a Resistenza (RTD)
Principio fondamentale: variazione di resistenza nel metallo puro
Un RTD sfrutta il fatto che la resistenza elettrica di un metallo puro, più comunemente il platino, cambia in modo altamente prevedibile e lineare con la temperatura. Il sensore misura questa variazione di resistenza.
Punti di forza principali
Gli RTD sono noti per la loro eccezionale accuratezza e stabilità a lungo termine. La loro uscita è la più lineare tra tutti i sensori di temperatura analogici, rendendoli uno standard per il lavoro di laboratorio e di calibrazione.
Limitazioni principali
Questa precisione ha un costo, rendendo gli RTD più costosi delle termocoppie o dei termistori. Hanno anche un tempo di risposta più lento e una minore sensibilità a piccole variazioni di temperatura.
L'opzione ad alta sensibilità: i termistori
Principio fondamentale: variazione di resistenza in un semiconduttore
Un termistore è un tipo di resistore la cui resistenza dipende fortemente dalla temperatura. A differenza degli RTD realizzati in metallo puro, i termistori sono costruiti con un materiale semiconduttore (come una ceramica o un polimero).
Punti di forza principali
I termistori offrono una sensibilità estremamente elevata, il che significa che la loro resistenza cambia significativamente anche per una piccola variazione di temperatura. Ciò consente letture molto precise su un intervallo limitato, e hanno un tempo di risposta rapido.
Limitazioni principali
Il loro intervallo di temperatura utile è ristretto. Ancora più importante, la loro relazione resistenza-temperatura è altamente non lineare, spesso richiedendo una tabella di consultazione o una formula complessa per convertire la resistenza in una lettura di temperatura accurata.
La soluzione integrata: i sensori IC a semiconduttore
Principio fondamentale: proprietà del bandgap del silicio
Si tratta di moderni circuiti integrati (IC) basati su silicio che sfruttano le prevedibili caratteristiche tensione-temperatura della giunzione p-n di un transistor. Essi integrano il sensore e la circuiteria di condizionamento del segnale in un unico chip.
Punti di forza principali
Il loro vantaggio principale è la facilità d'uso. Spesso forniscono un'uscita calibrata e lineare (tensione o corrente) o persino un'uscita digitale diretta (ad esempio, I2C, SPI), il che semplifica enormemente la progettazione del circuito. Sono anche molto economici.
Limitazioni principali
I sensori IC hanno un intervallo di temperatura molto limitato, tipicamente ristretto a bande commerciali o industriali (ad esempio, da -40°C a 125°C). Non sono adatti per temperature estreme o ambienti industriali difficili dove le termocoppie eccellono.
Comprendere i compromessi fondamentali
Intervallo vs. Accuratezza
Esiste un compromesso diretto tra l'intervallo operativo di un sensore e la sua precisione. Le termocoppie offrono un intervallo enorme ma sacrificano l'accuratezza. Gli RTD forniscono la massima accuratezza ma in un intervallo più moderato.
Costo vs. Semplicità
L'elemento sensore stesso potrebbe essere economico (come una termocoppia), ma la circuiteria esterna necessaria per il condizionamento del segnale può aggiungere complessità e costi. Al contrario, un sensore IC potrebbe costare leggermente di più ma semplifica il design complessivo.
Sensibilità vs. Linearità
I termistori offrono la massima sensibilità alle variazioni di temperatura ma sono i più non lineari. Gli RTD e i sensori IC sono apprezzati per la loro linearità ma sono meno sensibili dei termistori.
Selezione del sensore giusto per la tua applicazione
La scelta del sensore corretto richiede di definire chiaramente il vincolo più critico del tuo progetto.
- Se il tuo obiettivo principale è un intervallo di temperatura estremo e la durabilità: le termocoppie sono lo standard per forni industriali, motori e criogenia.
- Se il tuo obiettivo principale è l'alta precisione e la stabilità a lungo termine: gli RTD sono la scelta corretta per strumenti scientifici, standard di calibrazione e monitoraggio di processi critici.
- Se il tuo obiettivo principale è l'alta sensibilità e la risposta rapida in un intervallo ristretto: i termistori NTC eccellono nei dispositivi medici, nei sistemi HVAC e nel controllo della temperatura degli elettrodomestici.
- Se il tuo obiettivo principale è la facilità di integrazione e il basso costo per l'elettronica: i sensori IC a semiconduttore sono ideali per la gestione termica a bordo di schede di circuiti e dispositivi di consumo.
Comprendere queste differenze fondamentali ti consente di selezionare il sensore ottimale in base ai requisiti ingegneristici specifici del tuo progetto.
Tabella riassuntiva:
| Tipo di Sensore | Principio Fondamentale | Punti di Forza Principali | Limitazioni Principali | Ideale Per |
|---|---|---|---|---|
| Termocoppia | Effetto Seebeck (tensione) | Ampio intervallo (da -200°C a +2000°C), durevole, economico | Minore accuratezza, richiede compensazione del giunto freddo | Temperature estreme, forni industriali |
| RTD | Variazione di resistenza in metallo puro (es. Platino) | Alta accuratezza, eccellente stabilità, uscita lineare | Costo più elevato, tempo di risposta più lento | Strumenti di precisione, calibrazione, controllo di processo |
| Termistore | Variazione di resistenza in semiconduttore | Altissima sensibilità, risposta rapida | Intervallo ristretto, uscita altamente non lineare | Dispositivi medici, HVAC, controllo elettrodomestici |
| Sensore IC | Proprietà del bandgap del silicio | Facile da usare (uscita digitale/lineare), basso costo | Intervallo limitato (da -40°C a +125°C) | Elettronica di bordo, dispositivi di consumo |
