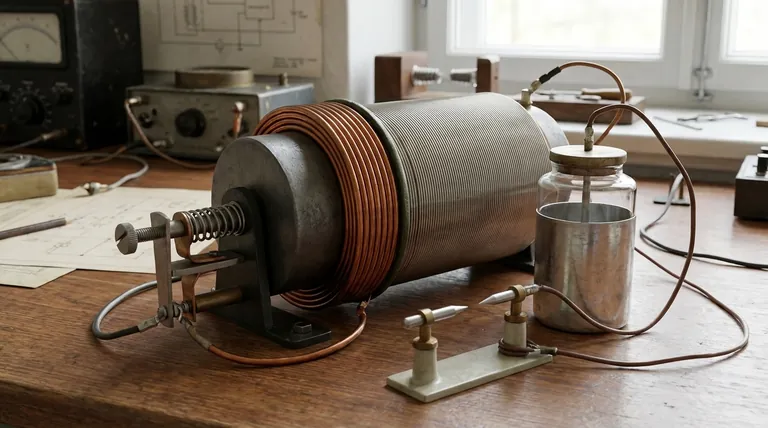

In sostanza, una classica bobina di induzione è un sistema di sei componenti chiave. Questi sono il nucleo di ferro, la bobina primaria, la bobina secondaria, un interruttore, un condensatore e uno spinterometro. Insieme, queste parti funzionano come un trasformatore elettrico per convertire la corrente continua (DC) a bassa tensione in impulsi ad altissima tensione, capaci di creare una scintilla elettrica.
Una bobina di induzione non è solo una singola bobina; è un sistema elettromeccanico completo. Il suo genio sta nell'utilizzare un semplice interruttore, chiamato interruttore, per costruire e far collassare rapidamente un campo magnetico, che a sua volta induce una tensione massiccia in una seconda bobina.
I Componenti Principali e i Loro Ruoli
Per capire come funziona una bobina di induzione, devi prima comprendere la funzione di ogni singola parte. Esse formano una catena di eventi che si traduce in una scarica ad alta tensione.
Il Nucleo di Ferro
Il nucleo di ferro dolce si trova al centro del dispositivo. Il suo unico scopo è concentrare le linee del campo magnetico prodotte dalla bobina primaria, rendendo il campo magnetico molto più forte di quanto sarebbe solo nell'aria.
La Bobina Primaria
Questa bobina è costituita da un piccolo numero di spire (decine o centinaia) di filo di rame spesso avvolto attorno al nucleo di ferro. È collegata a una fonte di alimentazione DC a bassa tensione. Il suo compito è creare il campo magnetico iniziale quando la corrente la attraversa.
La Bobina Secondaria
Avvolta direttamente sopra la bobina primaria, la bobina secondaria è fatta di un vastissimo numero di spire (molte migliaia) di filo di rame molto sottile. È qui che viene generata l'alta tensione tramite induzione elettromagnetica. L'elevato rapporto di spire tra la bobina secondaria e quella primaria è ciò che amplifica la tensione.
L'Interruttore (Il "Battito Cardiaco")
L'interruttore è il meccanismo di commutazione critico. Nei design classici, si tratta di un dispositivo elettromeccanico, spesso un braccio elastico con un punto di contatto. Quando la corrente scorre, il nucleo diventa un elettromagnete, tirando il braccio e interrompendo il circuito. Questa è l'azione più cruciale nell'intero processo.
Il Condensatore
Il condensatore (storicamente una bottiglia di Leida) è cablato in parallelo con i contatti dell'interruttore. Ha due compiti: assorbire l'impulso di energia quando l'interruttore si apre per prevenire una scintilla dannosa ai contatti, e aiutare il campo magnetico a collassare il più rapidamente possibile, massimizzando la tensione di uscita.
Come i Componenti Lavorano Insieme: Il Principio dell'Induzione
I componenti funzionano in un processo rapido e ciclico basato sul principio dell'induzione elettromagnetica.
Fase 1: Costruzione del Campo Magnetico
Quando l'alimentazione viene accesa, la corrente fluisce dalla sorgente, attraverso i punti di contatto dell'interruttore, e nella bobina primaria. Questo crea un potente campo magnetico, che viene concentrato dal nucleo di ferro.
Fase 2: L'Interruzione Critica
Man mano che il campo magnetico si forma, il nucleo di ferro diventa un forte elettromagnete. Questo magnete tira il braccio dell'interruttore, interrompendo il contatto elettrico. Il flusso di corrente alla bobina primaria viene bruscamente interrotto.
Fase 3: Induzione dell'Alta Tensione
L'improvvisa interruzione della corrente fa collassare istantaneamente il campo magnetico. Secondo la Legge di Faraday dell'Induzione, un campo magnetico che cambia rapidamente induce una tensione in qualsiasi bobina vicina. Poiché la bobina secondaria ha migliaia di volte più spire, questo campo che collassa induce una tensione eccezionalmente alta attraverso di essa.
Fase 4: La Scintilla
Questa massiccia tensione (decine di migliaia di volt) è abbastanza potente da ionizzare l'aria e saltare attraverso lo spinterometro, creando la scintilla elettrica visibile. Una volta che il campo magnetico è collassato, il braccio dell'interruttore torna indietro, il circuito è di nuovo completo e l'intero ciclo si ripete molte volte al secondo.
Comprendere i Compromessi e le Variazioni Moderne
Il design classico della bobina di induzione si è evoluto in modo significativo. Comprendere i suoi limiti chiarisce perché le versioni moderne sono diverse.
Bobine Classiche vs. Moderne
Il design elettromeccanico classico è brillante ma presenta degli svantaggi. I sistemi moderni, come la bobina di accensione di un'auto, utilizzano lo stesso principio ma sostituiscono l'interruttore meccanico con un interruttore elettronico a stato solido, come un transistor. Questo è molto più affidabile, veloce e non richiede manutenzione.
Limitazioni degli Interruttori Meccanici
I punti di contatto di un interruttore meccanico si usurano nel tempo a causa delle piccole scintille (arco elettrico) che si verificano durante la commutazione. Hanno una velocità di commutazione limitata, che limita la frequenza delle scintille.
Bobine per Riscaldamento a Induzione
Il termine "bobina di induzione" può anche riferirsi alla bobina di lavoro in un riscaldatore a induzione, come suggerito nei riferimenti. Queste sono fisicamente diverse. Spesso sono una singola bobina di tubo di rame cavo attraverso la quale scorre acqua per il raffreddamento. Invece di un interruttore, sono azionate da un alimentatore elettronico AC ad alta potenza e alta frequenza per indurre correnti di riscaldamento in un pezzo metallico posto all'interno della bobina.
Fare la Scelta Giusta per il Tuo Obiettivo
I "componenti di una bobina di induzione" dipendono dall'applicazione che hai in mente.
- Se il tuo obiettivo principale è comprendere l'elettronica storica e i principi della fisica: Il design classico con il suo nucleo di ferro, due avvolgimenti, interruttore e condensatore è il modello fondamentale da studiare.
- Se il tuo obiettivo principale sono le applicazioni moderne come l'accensione automobilistica: Riconosci che l'interruttore meccanico è sostituito dall'elettronica a stato solido per una maggiore affidabilità e controllo.
- Se il tuo obiettivo principale sono i processi industriali come il riscaldamento a induzione: Comprendi che la "bobina" è una bobina di lavoro di forma speciale, spesso un singolo avvolgimento, azionata da una fonte di alimentazione ad alta frequenza separata.
In definitiva, tutti questi dispositivi sfruttano lo stesso potente principio dell'induzione elettromagnetica per raggiungere il loro obiettivo.
Tabella Riassuntiva:
| Componente | Funzione Primaria |
|---|---|
| Nucleo di Ferro | Concentra il campo magnetico |
| Bobina Primaria | Crea il campo magnetico iniziale con corrente continua a bassa tensione |
| Bobina Secondaria | Genera alta tensione tramite induzione elettromagnetica |
| Interruttore | Commuta rapidamente il circuito on/off per far collassare il campo magnetico |
| Condensatore | Previene l'arco elettrico dei contatti e accelera il collasso del campo magnetico |
| Spinterometro | Consente la scarica ad alta tensione come una scintilla visibile |
