L'analisi granulometrica è di fondamentale importanza perché determina la distribuzione delle dimensioni delle particelle di un terreno. Questa singola proprietà, spesso chiamata gradazione, è l'indicatore primario utilizzato per prevedere il comportamento ingegneristico di un terreno, incluse la sua resistenza, permeabilità e caratteristiche di compattazione. È il primo passo nella classificazione di un terreno e nella previsione delle sue prestazioni in qualsiasi progetto di costruzione.
Il vero valore di un'analisi granulometrica non è semplicemente misurare le dimensioni delle particelle. È la chiave che ci permette di prevedere le proprietà ingegneristiche fondamentali di un terreno: come sopporterà il carico, gestirà l'acqua e risponderà agli sforzi di costruzione.
Cosa misura effettivamente un'analisi granulometrica
Un'analisi granulometrica è un processo meccanico semplice utilizzato per separare un campione di terreno secco in diverse frazioni di dimensioni delle particelle. I risultati costituiscono la base per la classificazione geotecnica e l'analisi ingegneristica.
Il concetto di distribuzione delle dimensioni delle particelle

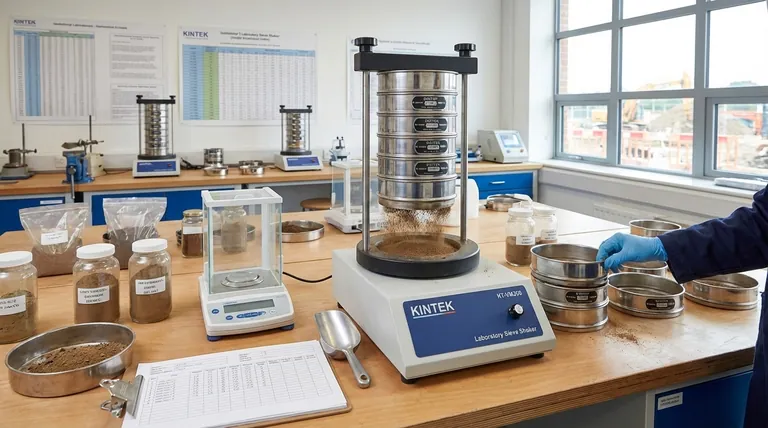

Il test prevede il passaggio di un campione di terreno attraverso una serie di setacci impilati, ciascuno con aperture di maglia progressivamente più piccole.
Pesando la quantità di terreno trattenuta su ogni setaccio, possiamo calcolare la percentuale di particelle che rientrano in specifici intervalli di dimensioni. Questo crea un profilo quantitativo della composizione del terreno, dalle ghiaie grossolane alle sabbie fini.
Dai dati grezzi a una curva granulometrica
I risultati vengono tracciati su un grafico semi-logaritmico per creare una curva di distribuzione delle dimensioni delle particelle. Questa curva è un'"impronta digitale" visiva del terreno.
Una curva ripida indica un terreno mal gradato (o uniforme), dove la maggior parte delle particelle ha la stessa dimensione. Una curva dolce, a forma di S, indica un terreno ben gradato, che ha un buon mix di varie dimensioni di particelle.
Dalla dimensione delle particelle alle prestazioni ingegneristiche
La curva granulometrica non è un esercizio accademico; informa direttamente decisioni ingegneristiche critiche. Comprendere la miscela di particelle ci permette di prevedere come il terreno si comporterà in condizioni reali.
Classificare il terreno: il primo passo critico
I dati dell'analisi granulometrica sono l'input primario per i sistemi di classificazione del terreno standardizzati, come il Sistema Unificato di Classificazione del Suolo (USCS).
Classificare un terreno (ad esempio, come SW per sabbia ben gradata o GP per ghiaia mal gradata) fornisce un linguaggio universale per gli ingegneri per comprendere istantaneamente le sue proprietà generali e l'idoneità per uno scopo dato.
Prevedere il flusso d'acqua (permeabilità)
La dimensione dei vuoti tra le particelle del terreno regola la facilità con cui l'acqua può fluire attraverso di esso. L'analisi granulometrica ci permette di stimare questa permeabilità.
I terreni a grana grossa come ghiaia e sabbia hanno grandi vuoti e alta permeabilità, rendendoli ideali per applicazioni di drenaggio come i riempimenti di trincea. I terreni a grana fine hanno bassa permeabilità e sono usati per barriere, come nei nuclei di dighe o nei rivestimenti di stagni.
Valutare resistenza e stabilità
I terreni ben gradati sono generalmente più resistenti e più stabili di quelli mal gradati.
Le particelle più piccole in un terreno ben gradato riempiono i vuoti tra le particelle più grandi, creando una massa densa e interbloccata che può sopportare carichi maggiori. Questo è cruciale per la progettazione di fondazioni e riempimenti strutturali.
Guidare la compattazione in cantiere
Per le basi stradali, gli argini e altri riempimenti di terra, raggiungere una densità specifica è essenziale per la stabilità a lungo termine.
La gradazione del terreno aiuta a determinare la sua massima densità secca e il contenuto ottimale di umidità—gli obiettivi che le squadre di costruzione devono raggiungere durante il processo di compattazione.
Comprendere i compromessi e le limitazioni
Sebbene fondamentale, un'analisi granulometrica non è un quadro completo del comportamento del terreno. È importante riconoscerne i limiti.
Analizza principalmente i terreni a grana grossa
L'analisi granulometrica è efficace solo per particelle più grandi del setaccio n. 200 (0,075 mm), che include ghiaie e sabbie.
Per particelle più fini come silt e argille, il loro comportamento è governato da forze elettrostatiche, non dalla gravità. Per determinare la loro distribuzione delle dimensioni delle particelle è necessario un test diverso, l'analisi idrometrica.
La forma delle particelle viene ignorata
Il test assume intrinsecamente che le particelle siano approssimativamente sferiche. Tuttavia, particelle angolari, piatte o allungate possono incastrarsi in modo diverso, influenzando la resistenza e la compattazione in modi che la sola curva granulometrica non predirebbe.
È un primo passo semplice ed economico
I principali vantaggi dell'analisi granulometrica sono che è economica, veloce e altamente riproducibile, come notato nella pratica storica. Fornisce un'eccellente comprensione di base. Tuttavia, per strutture critiche, i suoi risultati devono essere combinati con altri test che misurano plasticità, resistenza e consolidamento.
Applicare questo al tuo progetto
La tua interpretazione dei dati dell'analisi granulometrica dovrebbe essere guidata dal tuo specifico obiettivo ingegneristico.
- Se il tuo obiettivo principale è la progettazione delle fondazioni: I dati ti aiutano a classificare il terreno per stimare la sua capacità portante e il potenziale di cedimento.
- Se il tuo obiettivo principale è il movimento terra e la pavimentazione: La curva granulometrica è essenziale per determinare i requisiti di compattazione e valutare la suscettibilità al gelo.
- Se il tuo obiettivo principale è il drenaggio e la filtrazione: L'analisi ti consente di selezionare terreni con la corretta permeabilità per gestire il flusso d'acqua e prevenire l'intasamento.
- Se il tuo obiettivo principale è l'approvvigionamento di materiali: Il test verifica rapidamente se il materiale di cava o l'aggregato di cava soddisfa le specifiche del progetto.
Questo semplice test fornisce i dati fondamentali su cui si basano solide decisioni di ingegneria geotecnica.
Tabella riassuntiva:
| Aspetto chiave | Cosa rivela l'analisi granulometrica | Impatto ingegneristico |
|---|---|---|
| Classificazione del suolo | Distribuzione granulometrica (Gradazione) | Base per il Sistema Unificato di Classificazione del Suolo (USCS) |
| Resistenza e Stabilità | Distingue terreni ben gradati da quelli mal gradati | Prevede la capacità portante per fondazioni e riempimenti |
| Gestione dell'acqua | Stima la permeabilità in base alle dimensioni delle particelle | Informa la progettazione del drenaggio e le applicazioni di barriera |
| Controllo della costruzione | Determina la massima densità secca e l'umidità ottimale | Guida gli sforzi di compattazione per strade e argini |
Hai bisogno di attrezzature per analisi granulometriche precise e affidabili per i tuoi progetti geotecnici? KINTEK è specializzata in setacci da laboratorio e attrezzature per test del suolo di alta qualità, fornendo l'accuratezza necessaria per prendere decisioni ingegneristiche critiche con fiducia. Contatta i nostri esperti oggi per trovare la soluzione perfetta per le esigenze di analisi del suolo del tuo laboratorio.
