In sintesi, il plasma a microonde viene generato utilizzando onde elettromagnetiche ad alta frequenza per energizzare un gas all'interno di un ambiente controllato. Queste onde, tipicamente a una frequenza di 2,45 GHz, sono altamente efficienti nel trasferire energia agli elettroni liberi. Questo trasferimento di energia avvia una cascata collisionale che strappa gli elettroni dagli atomi neutri, trasformando il gas in uno stato reattivo e ionizzato noto come plasma.
Il processo fondamentale non riguarda il riscaldamento diretto del gas, ma l'energizzazione selettiva degli elettroni. Questi elettroni super-energizzati agiscono quindi come catalizzatori, collidendo e ionizzando gli atomi di gas circostanti in una reazione a catena autosufficiente.

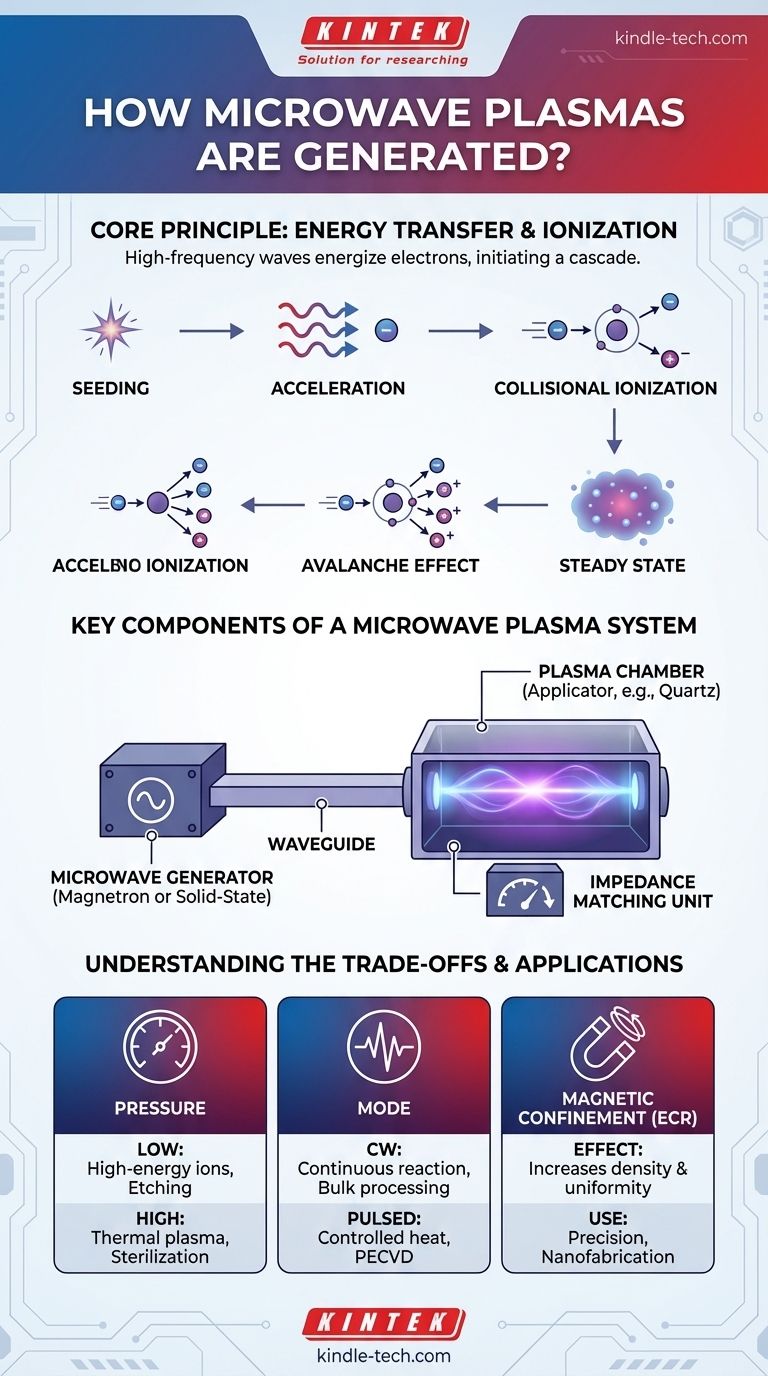

Il Principio Fondamentale: Trasferimento di Energia e Ionizzazione
La creazione del plasma a microonde è un processo a più stadi radicato nella fisica fondamentale. Si basa sull'efficiente assorbimento dell'energia a microonde e sulla successiva ionizzazione di un gas.
Il Ruolo delle Microonde
Le microonde, una forma di radiazione elettromagnetica, sono particolarmente adatte a questo compito. Il loro campo elettrico oscillante "afferra" e accelera efficacemente gli elettroni che si muovono liberamente all'interno del gas.
La frequenza industriale standard di 2,45 GHz fornisce un campo rapido e oscillante che inverte la direzione miliardi di volte al secondo, garantendo un apporto continuo di energia agli elettroni.
La Fase di Accensione: Semina di Elettroni Liberi
Un plasma non può formarsi da un gas perfettamente neutro. Il processo deve iniziare con alcuni "elettroni seme" iniziali.
Questi elettroni seme sono sempre presenti a causa della radiazione di fondo naturale o possono essere creati intenzionalmente utilizzando un breve impulso ad alta tensione per avviare il processo.
L'Effetto Valanga: Una Reazione a Catena
Una volta che un elettrone iniziale viene accelerato dal campo a microonde, acquisisce una significativa energia cinetica. Quando questo elettrone ad alta energia collide con un atomo di gas neutro, può liberare un altro elettrone.
Questa ionizzazione collisionale è il passo critico. Ora ci sono due elettroni liberi dove ce n'era uno. Il campo a microonde accelera entrambi, che poi creano più collisioni, portando a quattro elettroni, poi otto, e così via. Questa crescita esponenziale è nota come effetto valanga.
Raggiungimento di uno Stato Stazionario
Questa valanga non continua indefinitamente. Il plasma si stabilizza quando il tasso di ionizzazione è bilanciato dal tasso di ricombinazione, dove elettroni e ioni si incontrano e riformano atomi neutri. Questo equilibrio determina la densità e la temperatura finali del plasma.
Componenti Chiave di un Sistema al Plasma a Microonde
La generazione di un plasma stabile e utile richiede un sistema progettato con precisione. Sebbene i design varino, condividono diversi componenti fondamentali.
Il Generatore di Microonde
Questa è la fonte di alimentazione. Storicamente, questo è stato un magnetron, un tubo a vuoto economico e robusto che si trova anche in un forno a microonde domestico.
I sistemi moderni utilizzano sempre più generatori a stato solido. Sebbene più costosi, offrono un controllo di gran lunga superiore su potenza, frequenza e pulsazione, il che è fondamentale per applicazioni avanzate.
La Guida d'Onda
La guida d'onda è essenzialmente un "tubo" per le microonde. È un conduttore metallico cavo che convoglia l'energia ad alta frequenza dal generatore alla camera del plasma con una perdita minima.
La Camera del Plasma (o Applicatore)
Questo è il recipiente in cui si forma il plasma. È tipicamente una camera a vuoto fatta di quarzo, ceramica o metallo, progettata per contenere il gas di processo a una pressione specifica. La sua geometria è ingegnerizzata per concentrare efficacemente l'energia a microonde.
L'Unità di Adattamento di Impedenza
Questo è un componente di sintonizzazione cruciale. Le proprietà del plasma cambiano man mano che si accende, creando un "carico" variabile sul generatore. L'unità di adattamento assicura che la massima potenza venga trasferita al plasma e non riflessa indietro al generatore, il che potrebbe causare danni. È analogo alla sintonizzazione di una radio su una stazione specifica per il segnale più chiaro.
Comprendere i Compromessi
Le caratteristiche del plasma risultante non sono fisse; dipendono fortemente dai parametri operativi. Comprendere questi compromessi è fondamentale per adattare il plasma a un compito specifico.
Il Ruolo Critico della Pressione
La pressione del gas all'interno della camera è un fattore dominante. A basse pressioni, gli elettroni viaggiano più lontano prima di collidere, consentendo loro di accumulare energia molto elevata. Questo è l'ideale per la modifica delle superfici dove si desidera un bombardamento ionico ad alta energia ma un riscaldamento minimo del substrato.
A alte o pressioni atmosferiche, le collisioni frequenti impediscono agli elettroni di acquisire energia estrema. Invece, l'energia viene distribuita tra tutte le particelle, portando a un plasma "termico" dove il gas stesso diventa molto caldo. Questo è utile per la lavorazione di materiali in massa o la sterilizzazione.
Modalità Onda Continua (CW) vs. Pulsata
Il plasma può essere generato con un'onda continua di potenza a microonde (CW) o in brevi impulsi (modalità pulsata). Il funzionamento pulsato è uno strumento potente per controllare il processo.
Accendendo e spegnendo rapidamente la potenza, è possibile gestire il calore totale erogato a un materiale sensibile pur beneficiando della reattività chimica del plasma durante il ciclo "on".
Il Vantaggio ECR: Confinamento Magnetico
Per applicazioni ad alte prestazioni come l'incisione di semiconduttori, è possibile aggiungere un campo magnetico. Nelle sorgenti di plasma a Risonanza Ciclotronica degli Elettroni (ECR), un campo magnetico forza gli elettroni in un percorso a spirale.
Ciò aumenta drasticamente la lunghezza del percorso degli elettroni, aumentando la probabilità di una collisione ionizzante anche a pressioni molto basse. I sistemi ECR generano plasmi eccezionalmente densi e uniformi con bassa energia ionica, offrendo una precisione senza pari.
Come Applicare Questo al Tuo Progetto
Il metodo di generazione del plasma giusto dipende interamente dal tuo obiettivo tecnico.
- Se il tuo obiettivo principale è l'incisione di precisione o la nanofabbricazione: Hai bisogno di un plasma ad alta densità e bassa pressione per il massimo controllo, rendendo un sistema ECR o pulsato a stato solido la scelta superiore.
- Se il tuo obiettivo principale è la sterilizzazione rapida o il trattamento superficiale in massa: Un più semplice sistema magnetron CW ad alta potenza che opera a o vicino alla pressione atmosferica è probabilmente la soluzione più economica.
- Se il tuo obiettivo principale è la deposizione di film sottili (PECVD): Devi bilanciare la reattività chimica con la temperatura del substrato, rendendo un sistema pulsato a bassa-media pressione uno strumento ideale per la messa a punto della qualità del film.
In definitiva, comprendere come le microonde creano plasma ti consente di selezionare e controllare uno strumento industriale unicamente versatile e potente.
Tabella Riepilogativa:
| Componente Chiave | Funzione Primaria | Tipi Comuni |
|---|---|---|
| Generatore di Microonde | Produce energia ad alta frequenza | Magnetron, Stato Solido |
| Guida d'Onda | Convoglia le microonde alla camera del plasma | Conduttore metallico cavo |
| Camera del Plasma | Contiene il gas e la reazione del plasma | Quarzo, Ceramica, Metallo |
| Unità di Adattamento di Impedenza | Massimizza il trasferimento di potenza, previene la riflessione | Rete sintonizzabile |
| Parametro Operativo | Effetto sul Plasma | Casi d'Uso Tipici |
| Pressione (Bassa vs. Alta) | Bassa: Ioni ad alta energia; Alta: Plasma termico | Incisione (bassa), Sterilizzazione (alta) |
| Modalità (CW vs. Pulsata) | CW: Reazione continua; Pulsata: Calore controllato | PECVD (pulsata), Lavorazione in massa (CW) |
| Confinamento Magnetico (ECR) | Aumenta la densità e l'uniformità del plasma | Incisione di semiconduttori, Applicazioni di precisione |
