Come funziona una macchina comprimitrice rotativa per compresse? Una guida alla produzione di compresse ad alta velocità

In sostanza, una macchina comprimitrice rotativa funziona utilizzando un carosello rotante per muovere una serie di set di matrici e punzoni individuali attraverso un processo continuo e multistadio. Questo approccio da catena di montaggio prevede il riempimento simultaneo delle matrici con polvere in una stazione, la compressione di tale polvere in compresse in un'altra, e l'espulsione delle compresse finite in una terza. Questo elaborazione parallela è ciò che consente la sua produttività straordinariamente elevata.

Il principio essenziale da comprendere è che una macchina rotativa non è una singola macchina che esegue un'azione alla volta. È un sistema altamente orchestrato in cui decine di "mini-presse" (set di punzoni e matrici) si muovono in un cerchio continuo, ognuna sottoposta a un'azione specifica in un punto specifico della rotazione. Questo design è la chiave sia per la sua velocità che per la sua precisione.

I componenti chiave e i loro ruoli

Per comprendere il processo, è necessario prima comprendere i componenti principali che lo rendono possibile. La macchina è un sistema di parti interconnesse, ognuna con una funzione specifica.

Il Carosello: Il cuore della macchina

Il componente centrale rotante è il carosello (turret). Contiene tutti gli utensili necessari per realizzare le compresse.

Questo carosello contiene una serie di matrici (dies), che sono le cavità che definiscono la forma e il diametro della compressa. Per ogni matrice, c'è un corrispondente punzone superiore e punzone inferiore.

Il Sistema di Alimentazione: Garantire un dosaggio preciso

Il processo inizia con la tramoggia (hopper), che contiene la formulazione in polvere sfusa. Questa polvere fluisce in un sistema di alimentazione.

Il compito dell'alimentatore è distribuire la polvere su tutto il carosello e garantire che ogni matrice sia sovra-riempita. Questo deliberato sovra-riempimento è un passaggio critico per garantire la consistenza.

Immediatamente dopo il riempimento, una stazione di dosaggio raschia la polvere in eccesso dalla superficie del carosello, lasciando un volume di polvere precisamente misurato e livellato in ogni matrice. Questa azione è il metodo principale per controllare il peso della compressa.

Camme e Rulli: Orchestrazione dell'azione

Le camme (cam tracks) sono guide fisse che controllano il movimento verticale dei punzoni superiori e inferiori mentre ruotano con il carosello. I punzoni hanno dei "piedini" che seguono queste piste.

Mentre i punzoni sono guidati dalle camme, passano tra coppie di rulli di compressione per impieghi gravosi. È qui che viene applicata la forza per formare la compressa.

Il ciclo di compressione passo dopo passo

Per ogni singolo set di punzone e matrice, il viaggio attorno alla macchina è composto da tre fasi distinte.

Fase 1: Riempimento della Matrice

Mentre una matrice passa sotto il sistema di alimentazione, il punzone inferiore viene tirato verso il basso dalla sua pista a camma. Questo crea una cavità che viene poi sovra-riempita di polvere.

Il punzone inferiore si sposta quindi leggermente verso l'alto verso la camma del peso target, spingendo fuori una piccola quantità di polvere fino a quando non rimane il volume esatto, che viene poi livellato dalla stazione di dosaggio.

Fase 2: Pre-compressione e Compressione Principale

Il carosello ruota, allontanando la matrice riempita dall'alimentatore. Il punzone superiore, guidato dalla sua pista a camma, viene abbassato nella matrice.

I punzoni passano prima tra i rulli di pre-compressione. Questo applica una forza iniziale leggera, che è fondamentale per spremere l'aria intrappolata fuori dalla polvere e prevenire difetti.

Immediatamente dopo, i punzoni passano tra i molto più grandi rulli di compressione principali. Questi rulli applicano la forza finale e immensa richiesta per compattare la polvere in una compressa solida dello spessore e della durezza desiderati.

Fase 3: Espulsione e Prelievo

Dopo la compressione principale, il punzone superiore viene ritirato dalla matrice dalla sua pista a camma.

Contemporaneamente, il punzone inferiore viene spinto verso l'alto dalla camma di espulsione, sollevando la compressa finita fino a quando non è a filo con la parte superiore del piano della matrice.

Una lama di prelievo (take-off blade) fissa guida quindi delicatamente la compressa espulsa fuori dal carosello e in uno scivolo di scarico, dove viene raccolta. Il ciclo è ora completo per quella matrice, che ruota indietro alla stazione di riempimento per ricominciare.

Comprendere i compromessi

Sebbene altamente efficiente, il sistema di macchina rotativa non è privo di sfide. Il successo dipende da più della semplice macchina stessa.

Il ruolo critico della formulazione

L'intero processo dipende dal fatto che la polvere abbia un'eccellente fluidità (flowability) e comprimibilità (compressibility). Una polvere che scorre male non riempirà le matrici in modo uniforme, portando a variazioni di peso della compressa. Una polvere che non si comprime bene può dare origine a compresse fragili o difettose.

Esigenze di utensili e manutenzione

L'alta velocità e le forze immense esercitano uno stress significativo sui punzoni e sulle matrici (utensili). Questi utensili sono costosi e richiedono un'ispezione, pulizia e manutenzione rigorose per prevenire difetti e garantire la qualità del prodotto.

Il rischio di difetti comuni

La compressione ad alta velocità aumenta il rischio di difetti come il capping (dove la parte superiore della compressa si separa) o la laminazione (scissione della compressa in strati). Questi problemi sono spesso causati dall'aria intrappolata nella polvere, che la fase di pre-compressione è progettata per mitigare.

Applicare questa conoscenza al tuo obiettivo

Comprendere come funziona una macchina rotativa ti permette di diagnosticare i problemi e prendere decisioni informate.

• Se il tuo obiettivo principale è l'ottimizzazione del processo: L'alimentatore, la stazione di dosaggio e i rulli di pre-compressione sono i tuoi punti di controllo chiave per il peso, l'uniformità della compressa e la prevenzione dei difetti.
• Se il tuo obiettivo principale è la selezione delle attrezzature: Una macchina rotativa è l'unica scelta praticabile per la produzione commerciale ad alto volume, mentre una macchina a punzone singolo più semplice è più adatta per la ricerca e lo sviluppo.
• Se il tuo obiettivo principale è il controllo qualità: La durezza e la friabilità della compressa sono direttamente correlate alla forza applicata ai rulli di compressione principali, mentre difetti come il capping spesso indicano problemi con la pre-compressione o con la formulazione della polvere stessa.

Padroneggiando la meccanica di questo processo rotativo continuo, si ottiene il controllo sull'efficienza e sulla qualità della moderna produzione di compresse.

Tabella riassuntiva:

Fase	Azione chiave	Scopo
Riempimento Matrice	La polvere viene dispensata nelle matrici e l'eccesso viene raschiato via.	Garantisce un peso preciso e costante della compressa.
Pre-compressione	Una forza iniziale leggera viene applicata dai rulli.	Rimuove l'aria intrappolata per prevenire difetti della compressa come il capping.
Compressione Principale	Una forza elevata viene applicata dai rulli principali.	Compatta la polvere in una compressa solida della durezza desiderata.
Espulsione	La compressa finita viene spinta fuori dalla matrice.	Completa il ciclo e prepara la matrice per il riempimento.

Pronto a ottimizzare la tua produzione di compresse?

Comprendere la meccanica di una macchina rotativa è il primo passo per raggiungere un'efficienza e una qualità senza pari nel tuo laboratorio o impianto di produzione. L'attrezzatura giusta è fondamentale per il successo.

KINTEK è specializzata in attrezzature e materiali di consumo di laboratorio premium, al servizio delle esigenze precise dei laboratori nei settori farmaceutico, della ricerca e della produzione. Forniamo gli strumenti affidabili e il supporto esperto necessari per padroneggiare la compressione ad alta velocità, ridurre al minimo i difetti e garantire un rendimento costante.

Discutiamo le tue esigenze specifiche. Contatta oggi i nostri esperti per trovare la soluzione di macchina rotativa perfetta per i tuoi obiettivi.

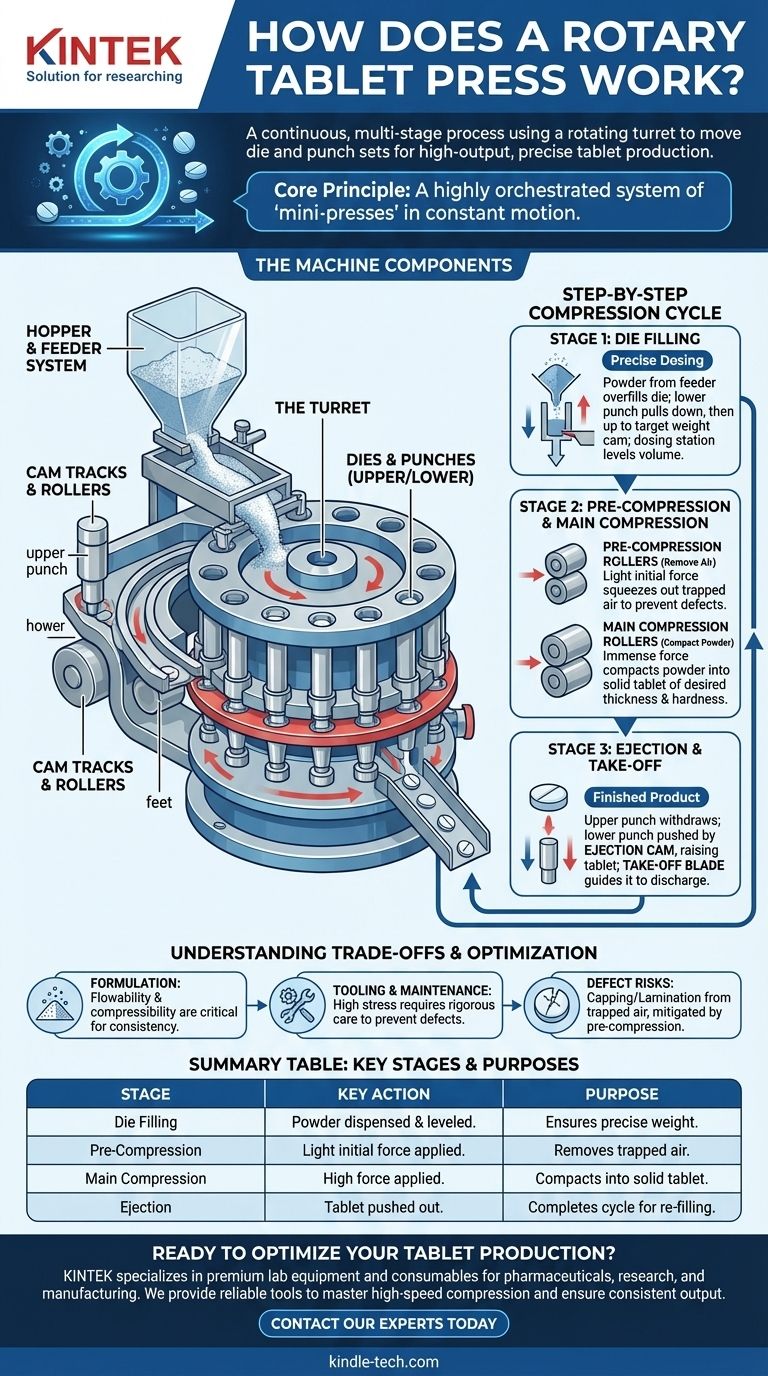

Guida Visiva
