In breve, si controlla la temperatura di un forno a muffola leggendo il display digitale sul suo pannello di controllo. Questo display mostra la temperatura interna in tempo reale, spesso etichettata come "PV" (Process Value), che si aggiorna costantemente man mano che il forno si riscalda o si raffredda. Si confronta questa lettura con il "SV" (Set Value), che è la temperatura target programmata.
La chiave è capire che il controllo della temperatura non è un'azione singola, ma un processo continuo di monitoraggio della relazione tra la temperatura target (il setpoint) e la temperatura effettiva, in tempo reale, riportata dal sensore interno del forno.
Decodifica del pannello di controllo del forno
I moderni forni a muffola utilizzano un controllore digitale sia per gestire che per visualizzare la temperatura. Comprendere i due valori primari mostrati su questo display è fondamentale per un corretto funzionamento.
La temperatura di setpoint (SV)
Il Valore di Setpoint (SV) è il tuo obiettivo. Questa è la temperatura target che istruisci il forno a raggiungere e mantenere per il tuo processo specifico.
Si programma questo valore utilizzando i tasti freccia o la tastiera sul pannello di controllo. Su molti controllori, questo numero è visualizzato in verde.
La temperatura di processo (PV)
Il Valore di Processo (PV) è la realtà. Questa è la temperatura effettiva, in tempo reale, misurata da un sensore (tipicamente una termocoppia) all'interno della camera del forno.
Questo è il numero che si monitora per "controllare" la temperatura attuale. Salirà durante la fase di riscaldamento, si manterrà stabile una volta stabilizzato e scenderà durante il raffreddamento.
Osservare il processo di riscaldamento
Quando si accende il forno, si vedrà il PV iniziare a salire verso il SV. Questo conferma che gli elementi riscaldanti funzionano e il sistema opera come previsto. La velocità di questo aumento dipende dalla potenza e dalle dimensioni del forno.
Come un forno a muffola controlla la temperatura
Un forno a muffola non si accende e si spegne come un semplice forno. Utilizza un sofisticato anello di feedback per raggiungere e mantenere una temperatura precisa, garantendo stabilità per processi sensibili.
Il principio del controllo automatico
Il "cervello" del forno è il suo controllore, che esegue costantemente un semplice confronto: Il Valore di Processo (PV) è uguale al Valore di Setpoint (SV)?
Se il PV è inferiore al SV, il controllore invia più potenza agli elementi riscaldanti. Se il PV è superiore al SV, riduce o taglia la potenza.
Il ruolo del controllore (PID)
Questa regolazione non è solo un rozzo interruttore on/off. La maggior parte dei forni moderni utilizza il controllo PID (Proporzionale-Integrale-Derivativo).
Pensate a un guidatore esperto che si avvicina a un semaforo rosso. Invece di frenare all'ultimo secondo, il guidatore (il controllore) rilascia dolcemente l'acceleratore (la potenza) mentre si avvicina alla linea di arresto (il setpoint) per evitare di superare e garantire un arresto stabile e preciso. Questa gestione intelligente della potenza è ciò che consente al forno di mantenere una temperatura con altissima precisione.
Comprendere le considerazioni chiave
Sebbene il funzionamento sia semplice, la consapevolezza di alcuni fattori chiave è fondamentale per la sicurezza e per ottenere risultati accurati.
Uniformità della temperatura
La temperatura visualizzata (PV) viene misurata in un singolo punto all'interno del forno. La temperatura può variare leggermente in diverse aree della camera. Per lavori altamente sensibili, lasciare che il forno "si stabilizzi" o si assesti al setpoint per un certo periodo per garantire che l'intera camera raggiunga una temperatura uniforme.
Overshoot della temperatura
È normale che il PV superi leggermente il SV per un breve momento prima di stabilizzarsi. Questo è chiamato overshoot ed è una caratteristica naturale dei sistemi di controllo PID. Un forno ben tarato avrà un overshoot minimo.
Limiti critici di temperatura
Essere sempre consapevoli di due temperature massime:
- Il limite del forno: La maggior parte dei forni a muffola ha una temperatura massima di funzionamento (ad esempio, 1800°C), che non dovrebbe mai essere superata.
- Il limite del materiale: Ancora più importante, non impostare mai una temperatura che superi il punto di fusione o il punto di accensione del materiale che è stato posto all'interno del forno.
Applicare questo al tuo lavoro
Utilizzare queste linee guida per assicurarsi di utilizzare il forno correttamente per il proprio obiettivo specifico.
- Se il tuo obiettivo principale è un rapido controllo della temperatura: Cerca il Valore di Processo (PV) sul display digitale; questa è la temperatura interna attuale.
- Se il tuo obiettivo principale è l'esecuzione di un processo completo: Per prima cosa, consulta i requisiti procedurali per determinare la temperatura target corretta, quindi usa il pannello di controllo per programmare il Valore di Setpoint (SV) e monitora il PV finché non si stabilizza a quel target.
- Se il tuo obiettivo principale è la sicurezza e la precisione: Incrocia sempre il tuo setpoint con i limiti termici noti del tuo materiale campione e concedi al forno il tempo di stabilizzarsi alla temperatura target per garantire l'uniformità.
Comprendendo l'interazione tra il setpoint e il valore di processo, è possibile utilizzare il forno a muffola con fiducia e precisione.
Tabella riassuntiva:
| Valore chiave della temperatura | Cosa rappresenta | Come usarlo |
|---|---|---|
| Valore di Processo (PV) | Temperatura in tempo reale misurata dal sensore interno. | Monitorare questo per controllare la temperatura attuale del forno. |
| Valore di Setpoint (SV) | La temperatura target che si programma il forno a raggiungere. | Impostare questo valore in base ai requisiti del processo. |
| Overshoot della temperatura | Un breve, normale aumento al di sopra del SV prima della stabilizzazione. | Lasciare che il forno si assesti; questo fa parte del processo di controllo PID. |
Ottieni un controllo preciso e affidabile della temperatura nel tuo laboratorio.
Comprendere la temperatura del tuo forno a muffola è fondamentale per risultati coerenti. KINTEK è specializzata in attrezzature da laboratorio ad alte prestazioni, inclusi forni a muffola affidabili con controllori digitali avanzati per una precisione e sicurezza superiori.
Lascia che i nostri esperti ti aiutino a selezionare il forno perfetto per le tue specifiche esigenze applicative. Contattaci oggi per discutere le tue necessità e assicurarti che i tuoi processi funzionino con la massima efficienza.

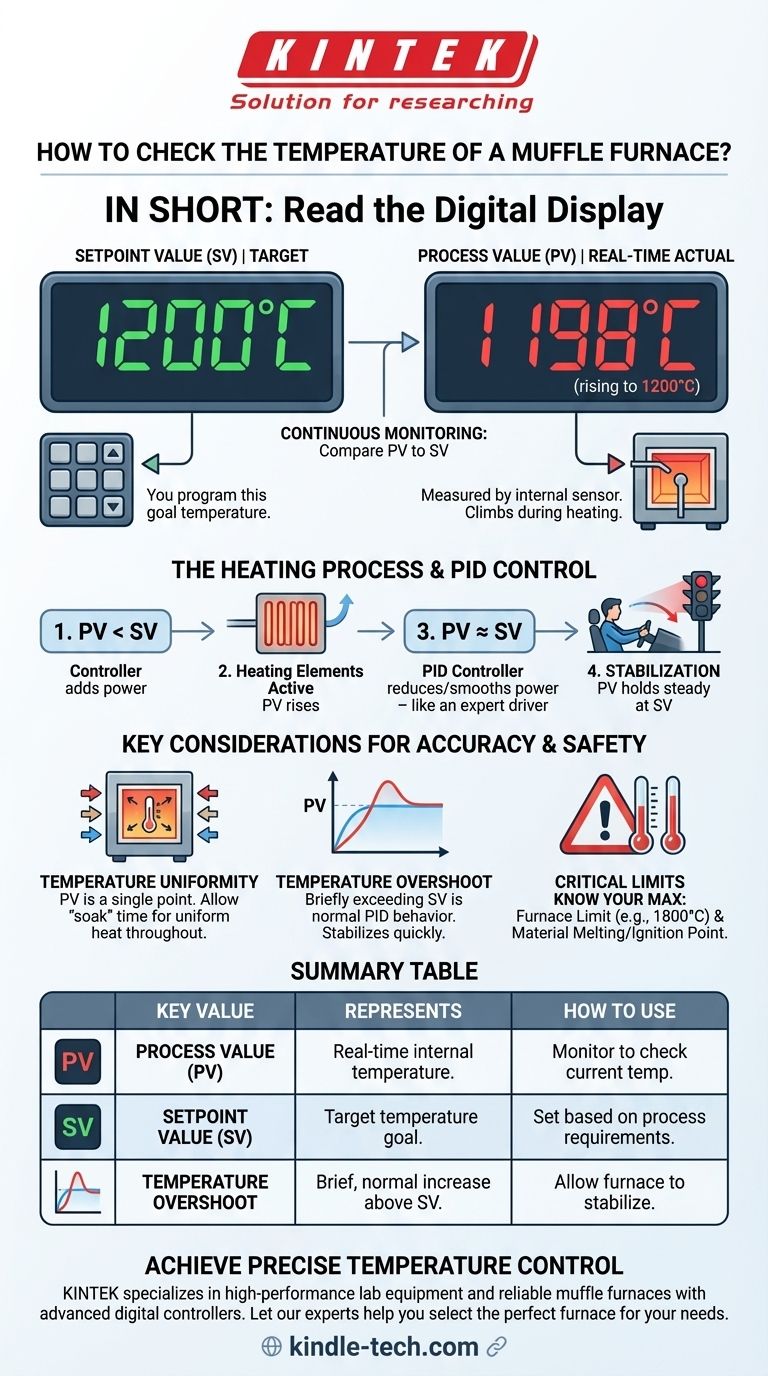

Guida Visiva
