In sostanza, il calcolo di una prova di setacciatura è un processo che converte il peso grezzo del materiale trattenuto su una serie di setacci impilati in un formato standardizzato. Ciò comporta la determinazione della percentuale del campione totale trattenuta da ciascun setaccio e, soprattutto, il calcolo della percentuale cumulativa di materiale che passa attraverso ciascuno di essi.
Lo scopo principale dei calcoli della prova di setacciatura è trasformare le misurazioni di massa grezze in una curva di distribuzione granulometrica. Questa curva, espressa come "Percentuale Passante", è il linguaggio universale per comprendere e specificare le caratteristiche di materiali granulari come il suolo e gli aggregati.
L'Obiettivo: Dai Pesi Grezzi a una Curva di Gradazione
Un'analisi granulometrica, o prova di gradazione, determina la proporzione delle diverse dimensioni delle particelle all'interno di un dato campione. Il calcolo è il passaggio finale di un processo che inizia con un'attenta misurazione e una selezione meccanica.
La Pila di Setacci e i Dati Iniziali

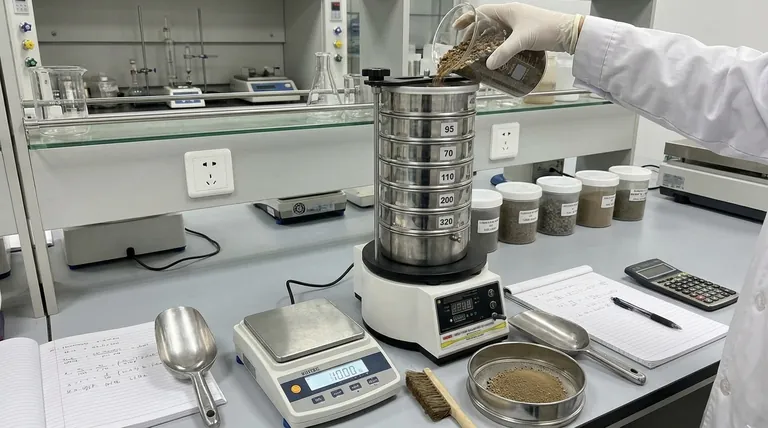

Prima di qualsiasi calcolo, il materiale viene agitato attraverso una pila di setacci con aperture progressivamente più piccole dall'alto verso il basso.
I dati essenziali che devi registrare sono la massa iniziale totale del campione secco e la massa di materiale trattenuto su ogni singolo setaccio, inclusa la vaschetta solida sul fondo che raccoglie le particelle più fini.
Verifica delle Tue Misurazioni
Un primo controllo critico consiste nel sommare le masse trattenute su tutti i setacci più la vaschetta. Questo totale dovrebbe essere molto vicino alla massa iniziale del campione. Una differenza superiore a pochi punti percentuali può indicare un errore procedurale o una perdita di campione.
Il Processo di Calcolo Passo-Passo
L'obiettivo è popolare una tabella che alla fine mostri la percentuale cumulativa passante per ogni dimensione del setaccio. Segui questi quattro passaggi per ogni setaccio nella tua pila, partendo dall'alto (apertura più grande).
Passaggio 1: Calcolare la Massa Trattenuta
Questa è la misurazione più diretta. È semplicemente il peso del materiale rimasto su ogni setaccio dopo che l'agitazione è completa.
Ad esempio, se il peso del tuo setaccio #4 con materiale è 550g e il suo peso a vuoto (tara) è 400g, la massa trattenuta è 150g.
Passaggio 2: Calcolare la Percentuale Trattenuta
Questo converte la massa individuale su ogni setaccio in una percentuale dell'intero campione.
La formula è: (% Trattenuta) = (Massa Trattenuta sul Setaccio / Massa Iniziale Totale del Campione) * 100
Usando il nostro esempio con una massa totale del campione di 2000g: (150g / 2000g) * 100 = 7.5%. Ciò significa che il setaccio #4 ha trattenuto il 7.5% del materiale totale.
Passaggio 3: Calcolare la Percentuale Cumulativa Trattenuta
Questo è un totale progressivo. Per un dato setaccio, si aggiunge la sua Percentuale Trattenuta alla somma di tutte le percentuali trattenute sui setacci sopra di esso.
La percentuale cumulativa trattenuta del setaccio superiore è semplicemente la sua percentuale trattenuta. Per ogni setaccio sottostante, si aggiunge la sua percentuale individuale al valore cumulativo del setaccio direttamente sopra di esso.
Passaggio 4: Calcolare la Percentuale Cumulativa Passante
Questo è il valore finale e più importante. Ti dice quale percentuale dell'intero campione è più piccola della dimensione del setaccio corrente.
La formula è semplice: (% Passante) = 100% - (Percentuale Cumulativa Trattenuta)
Se la percentuale cumulativa trattenuta sul setaccio #4 è 7.5%, allora la percentuale cumulativa passante è 100% - 7.5% = 92.5%. Questo risultato significa che il 92.5% del campione è costituito da particelle abbastanza piccole da passare attraverso il setaccio #4.
Comprendere i Compromessi e le Insidie
Calcoli accurati dipendono interamente da test fisici accurati. Risultati fuorvianti sono spesso riconducibili a errori procedurali, non matematici.
Il Rischio di Sovraccarico
Accumulare troppo materiale sui setacci è un errore comune. Questo "acceca" la maglia, impedendo alle particelle più piccole di passare e aumentando artificialmente il peso trattenuto misurato sui setacci più grossolani.
Agitazione Inadeguata
Un tempo o un'energia di agitazione insufficienti significano che le particelle non sono adeguatamente selezionate. Ciò spesso si traduce in una quantità eccessiva di materiale trattenuto sui setacci superiori e non abbastanza su quelli inferiori, distorcendo l'intera distribuzione.
Perdita di Campione Durante il Trasferimento
La perdita di materiale, specialmente polvere fine, durante la pesatura e il trasferimento può influire significativamente sui risultati. Questo è il motivo per cui confrontare il peso totale finale con il peso iniziale è un controllo di qualità critico.
Come Applicare Questo al Tuo Progetto
I valori finali di "Percentuale Passante" vengono utilizzati per tracciare una curva granulometrica e classificare il materiale per il suo scopo ingegneristico previsto.
- Se il tuo obiettivo primario è il controllo qualità per calcestruzzo o asfalto: confronterai i tuoi valori di "Percentuale Passante" calcolati con i limiti superiori e inferiori specificati nelle norme di progetto (es. ASTM C33).
- Se il tuo obiettivo primario è la classificazione del suolo per la costruzione: i calcoli chiave sono le percentuali passanti i setacci #4 e #200, poiché questi valori determinano se un suolo è principalmente ghiaia, sabbia o fini secondo sistemi come l'USCS.
- Se il tuo obiettivo primario è la progettazione geotecnica avanzata (es. filtri o drenaggio): utilizzerai la curva granulometrica completa per determinare metriche chiave come D10, D30 e D60, che vengono poi utilizzate per calcolare i coefficienti di uniformità (Cu) e curvatura (Cc) per valutare le prestazioni del materiale.
Eseguendo correttamente questi calcoli, trasformi un semplice campione di aggregato in un materiale ingegneristico prevedibile e affidabile.
Tabella Riepilogativa:
| Fase di Calcolo | Formula | Scopo |
|---|---|---|
| Massa Trattenuta | Peso del Setaccio - Peso della Tara | Trova il peso del materiale su ogni setaccio |
| % Trattenuta | (Massa Trattenuta / Massa Totale del Campione) * 100 | Converti in percentuale del campione totale |
| % Cumulativa Trattenuta | Somma delle % Trattenute per il setaccio corrente e tutti i setacci più grossolani | Totale progressivo del materiale trattenuto |
| % Passante | 100% - % Cumulativa Trattenuta | Risultato chiave: percentuale più fine della dimensione del setaccio |
