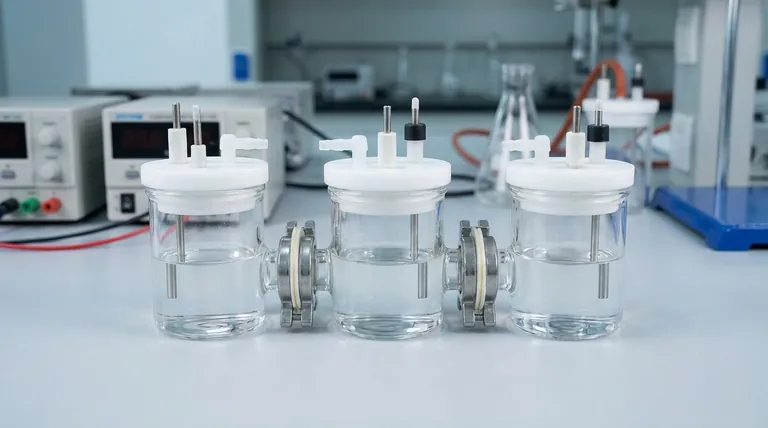

Al suo centro, una cella elettrolitica a tre scomparti di tipo H è un componente vetrario specializzato composto da tre scomparti distinti e orientati verticalmente. Questi scomparti — un comparto anodico, un comparto catodico e un comparto di isolamento centrale — sono separati l'uno dall'altro da membrane a scambio ionico, consentendo ambienti elettrochimici indipendenti ma interconnessi.
Lo scopo del design a tre scomparti non è semplicemente quello di aggiungere spazio, ma di creare un sistema altamente controllato. Consente l'isolamento, la generazione e la trasformazione di specie chimiche in modi impossibili nelle celle standard a due scomparti, rendendolo essenziale per lo studio di reazioni complesse e a più stadi.
L'anatomia fondamentale della cella
Per comprendere la funzione della cella, dobbiamo prima esaminare i suoi componenti fisici. Ogni parte ha uno scopo specifico nel controllo del processo elettrochimico.
Gli scomparti anodico e catodico
I due scomparti esterni funzionano come i comparti anodico e catodico standard presenti in qualsiasi cella di tipo H. L'anodo è dove avviene l'ossidazione e il catodo è dove avviene la riduzione.
Questi scomparti sono tipicamente dotati di porte per gli elettrodi e per lo spurgo o il campionamento dei gas. Ad esempio, una configurazione comune prevede una porta da 6,2 mm per l'elettrodo di lavoro o di contro-elettrodo e due porte da 3,2 mm per i tubi di ingresso/uscita del gas.
Lo scomparto di isolamento centrale
Questo scomparto centrale è la caratteristica distintiva del design a tre scomparti. Si trova tra i comparti anodico e catodico, separandoli fisicamente.
Questo scomparto include anch'esso il proprio set di porte, spesso una per un elettrodo aggiuntivo (come un elettrodo di riferimento) e porte per il gas. Il suo ruolo principale è quello di contenere un elettrolita specifico o di intrappolare intermedi reattivi generati su un elettrodo prima che possano migrare sull'altro.
Il ruolo delle membrane a scambio ionico
Gli scomparti sono separati da componenti cruciali: le membrane a scambio ionico (o talvolta setti di vetro sinterizzato). Queste non sono pareti impermeabili.
Queste membrane sono selettivamente permeabili, consentendo il passaggio di ioni specifici (cationi o anioni) bloccandone altri. Ciò mantiene la neutralità di carica attraverso la cella impedendo la miscelazione completa delle soluzioni (anolyte e catholyte).
Costruzione e sigillatura
Per garantire un'atmosfera controllata e prevenire perdite, queste celle sono spesso ingegnerizzate con precisione. Molti design utilizzano un corpo in vetro tipo flangia con un coperchio in politetrafluoroetilene (PTFE). Questa configurazione consente una tenuta ermetica, fondamentale per esperimenti sensibili all'aria o per contenere volumi di soluzione piccoli e precisi.
Perché questa struttura è necessaria
La complessità del design a tre scomparti è direttamente correlata agli esperimenti avanzati che consente. Offre un livello di controllo che le celle più semplici non possono eguagliare.
Isolamento degli intermedi reattivi
Molte reazioni elettrochimiche producono intermedi instabili. In una cella a due scomparti, queste specie potrebbero viaggiare immediatamente verso l'elettrodo opposto e reagire ulteriormente, rendendole difficili da studiare.
Lo scomparto centrale può essere utilizzato per "intrappolare" questi intermedi, consentendone l'analisi o permettendo loro di partecipare a una reazione successiva desiderata.
Abilitare reazioni a più stadi in serie
Il design è ideale per l'elettrolisi sequenziale. Un prodotto generato all'anodo può migrare nello scomparto centrale, dove diventa il reagente per un processo diverso, prima che un prodotto finale migri al catodo per una terza reazione.
Ciò consente ai ricercatori di costruire percorsi di sintesi complessi all'interno di un unico sistema elettrochimico integrato.
Prevenzione della migrazione indesiderata (crossover)
La separazione fisica fornita dalla camera centrale e dalle due membrane è il modo più efficace per impedire la miscelazione dei reagenti e dei prodotti provenienti dagli scomparti anodico e catodico. Ciò riduce al minimo le reazioni collaterali e aumenta la purezza e la resa del prodotto desiderato.
Comprendere i compromessi
Sebbene potente, il design a tre scomparti non è sempre la scelta migliore. I suoi vantaggi comportano complessità intrinseche.
Maggiore complessità di installazione
La gestione di tre elettroliti separati, due membrane e più elettrodi richiede una configurazione sperimentale più meticolosa. Il rischio di perdite o di assemblaggio improprio è intrinsecamente maggiore rispetto a una cella a due scomparti più semplice.
Maggiore resistenza interna
Ogni componente aggiunto a una cella elettrochimica ne aumenta la resistenza interna (caduta ohmica). La seconda membrana e il terzo volume di elettrolita in questo design implicano che sarà necessaria una tensione maggiore per guidare la stessa quantità di corrente rispetto a una cella a due scomparti, il che può influire sull'efficienza energetica.
Fare la scelta giusta per il tuo esperimento
La selezione della cella corretta è fondamentale per il successo dell'esperimento. La scelta dovrebbe essere dettata interamente dalla complessità del sistema elettrochimico che si intende studiare.
- Se il tuo obiettivo principale è una semplice reazione redox: una cella H standard a due scomparti è spesso sufficiente, più economica e più facile da usare.
- Se il tuo obiettivo principale è isolare e studiare intermedi reattivi: il design a tre scomparti è essenziale per prevenirne l'immediato consumo sull'elettrodo opposto.
- Se il tuo obiettivo principale è un'elettrolisi sequenziale a più stadi: lo scomparto centrale fornisce l'ambiente controllato ideale per collegare due distinti processi elettrochimici.
In definitiva, la cella a H a tre scomparti è uno strumento sofisticato che conferisce al ricercatore un controllo preciso sull'ambiente di reazione.
Tabella riassuntiva:
| Componente | Funzione principale | Caratteristiche chiave |
|---|---|---|
| Scomparto Anodico | Sede della reazione di ossidazione | Porte per elettrodo e ingresso/uscita gas |
| Scomparto Catodico | Sede della reazione di riduzione | Porte per elettrodo e ingresso/uscita gas |
| Scomparto di Isolamento Centrale | Intrappola intermedi; consente reazioni sequenziali | Porte per elettrodo di riferimento/gas; ospita elettrolita specifico |
| Membrane a Scambio Ionico | Separano gli scomparti; consentono il passaggio selettivo di ioni | Mantiene l'equilibrio di carica; previene la miscelazione delle soluzioni |
Pronto a ottenere un controllo senza precedenti nella tua ricerca elettrochimica? Il design sofisticato di una cella H a tre scomparti è essenziale per lo studio di intermedi reattivi e reazioni a più stadi. KINTEK è specializzata in apparecchiature di laboratorio di alta qualità, comprese celle elettrochimiche di precisione, per soddisfare le tue esigenze di ricerca esatte. Contatta oggi i nostri esperti per discutere come le nostre soluzioni possono migliorare le capacità del tuo laboratorio e guidare le tue scoperte.
