Nel suo nucleo, il componente che converte la pressione idraulica in forza meccanica è un attuatore idraulico. Il tipo più comune e riconoscibile di attuatore idraulico è il cilindro idraulico, che produce movimento lineare (spinta o trazione), ma questa categoria include anche i motori idraulici che producono movimento rotatorio.
I sistemi idraulici operano sul principio del trasferimento e della moltiplicazione della forza. L'attuatore è il componente finale e cruciale che traduce l'energia potenziale immagazzinata in un fluido incomprimibile pressurizzato in lavoro utile.
Il Principio Fondamentale: La Legge di Pascal
L'intero campo dell'idraulica è costruito su una semplice legge fisica che governa il comportamento dei fluidi confinati. Comprendere questo è fondamentale per capire come funziona un attuatore.
La Legge di Pascal Spiegata
La Legge di Pascal afferma che quando si verifica un aumento di pressione in un punto qualsiasi di un fluido confinato, si verifica un aumento uguale in ogni altro punto del contenitore.
La formula è semplice: Pressione (P) = Forza (F) / Area (A). Ciò significa che la forza esercitata è un prodotto diretto della pressione del fluido e dell'area superficiale su cui agisce.
Come un Attuatore Applica Questa Legge
Un cilindro idraulico è essenzialmente un tubo sigillato con un pistone all'interno. Quando il fluido idraulico pressurizzato viene pompato su un lato del cilindro, spinge contro la faccia del pistone.
Questa pressione esercita una forza sull'area superficiale del pistone. Poiché il pistone è collegato a un'asta, tale forza viene trasferita fuori dal cilindro come forza meccanica lineare.
Moltiplicazione della Forza: Il Vantaggio Principale
La vera potenza dell'idraulica deriva dalla moltiplicazione della forza. Applicando una piccola forza su una piccola area nel sistema (ad esempio, alla pompa), è possibile generare un'enorme pressione.
Quando la stessa pressione viene applicata a una grande area superficiale (come la faccia di un grande pistone in un cilindro), la forza di uscita risultante viene notevolmente amplificata (F = P * A). Ciò consente a sistemi compatti di spostare carichi incredibilmente pesanti.
Anatomia di un Cilindro Idraulico
Sebbene i progetti varino, quasi tutti gli attuatori lineari condividono alcuni componenti critici che lavorano insieme per tradurre la pressione in movimento.
Il Corpo del Cilindro (Barrel)
Questa è la parte principale dell'attuatore. Deve essere abbastanza resistente da contenere le alte pressioni del fluido idraulico senza deformarsi. La sua superficie interna è levigata per consentire alle guarnizioni di funzionare efficacemente.
Il Pistone
Il pistone è un disco che si muove avanti e indietro all'interno del corpo del cilindro. Separa le due zone di pressione all'interno del cilindro, consentendo alla pressione di accumularsi su un lato e spingere il pistone.
L'Asta del Pistone (Piston Rod)
Questo è l'albero lucidato collegato al pistone che si estende fuori dal cilindro. È il componente che trasferisce la forza meccanica generata dal pistone al carico esterno.
Le Guarnizioni (Seals)
Le guarnizioni sono forse i componenti più critici per le prestazioni. Impediscono perdite interne ed esterne. La guarnizione del pistone impedisce al fluido di bypassare il pistone, mentre la guarnizione dell'asta impedisce al fluido di fuoriuscire dal cilindro attorno all'asta.
Comprendere i Compromessi
Scegliere o progettare un sistema idraulico è un gioco di bilanciamento di fattori in competizione. L'attuatore è al centro di questi compromessi.
Forza vs. Velocità
Per una data pompa idraulica (che fornisce una portata di fluido fissa), esiste una relazione inversa tra la forza dell'attuatore e la sua velocità.
Un cilindro con un grande diametro del pistone genererà un'immensa forza ma si muoverà lentamente perché richiede un grande volume di fluido per percorrere una certa distanza. Un cilindro di piccolo diametro si muoverà molto più velocemente ma genererà meno forza.
Pressione vs. Portata
È un malinteso comune che pressione e portata siano collegate. Sono variabili indipendenti.
La pressione determina la forza. La classificazione di pressione massima di un sistema detta la forza massima che un attuatore può produrre.
La portata determina la velocità. Il volume di fluido fornito all'attuatore al minuto (GPM o L/min) determina la velocità con cui l'asta del pistone si estende o si ritrae.
Inefficienze del Sistema
Nel mondo reale, nessun sistema è efficiente al 100%. L'attrito delle guarnizioni, la turbolenza del fluido e una leggera compressione del fluido generano tutti calore. Ciò rappresenta una perdita di energia che deve essere gestita, spesso con refrigeratori idraulici.
Fare la Scelta Giusta per il Tuo Obiettivo
La selezione di un attuatore richiede una chiara comprensione del tuo obiettivo primario.
- Se la tua attenzione principale è una forza semplice e unidirezionale: Un cilindro a semplice effetto, che utilizza la pressione idraulica per estendersi e una forza esterna (come la gravità o una molla) per ritrarsi, è la soluzione più economica.
- Se la tua attenzione principale è il controllo motorizzato in entrambe le direzioni: È necessario un cilindro a doppio effetto, che dispone di porte per l'azione del fluido su entrambi i lati del pistone, sia per l'estensione che per la retrazione motorizzate.
- Se la tua attenzione principale è generare movimento rotatorio: Un motore idraulico è l'attuatore corretto per convertire la pressione e la portata idraulica in coppia e velocità di rotazione.
Comprendere come un attuatore traduce la pressione del fluido in forza meccanica è la chiave per sfruttare l'immensa potenza e flessibilità dei sistemi idraulici.
Tabella Riassuntiva:
| Componente | Funzione Chiave |
|---|---|
| Attuatore Idraulico | Dispositivo centrale che converte la pressione in forza meccanica. |
| Pistone e Cilindro | Trasforma la pressione del fluido in movimento lineare (spinta/trazione). |
| Legge di Pascal | Principio fondamentale: La pressione viene trasmessa uniformemente in un fluido confinato. |
| Forza vs. Velocità | Compromesso chiave: Maggiore area del pistone = più forza, velocità inferiore. |
Hai bisogno di un sistema idraulico affidabile per il tuo laboratorio o attrezzatura industriale? KINTEK è specializzata in attrezzature e materiali di consumo da laboratorio ad alte prestazioni. La nostra esperienza assicura che tu ottenga la forza precisa e il controllo del movimento richiesti dalla tua applicazione. Contatta oggi i nostri esperti per discutere le tue specifiche esigenze idrauliche e migliorare l'efficienza e la potenza del tuo sistema.

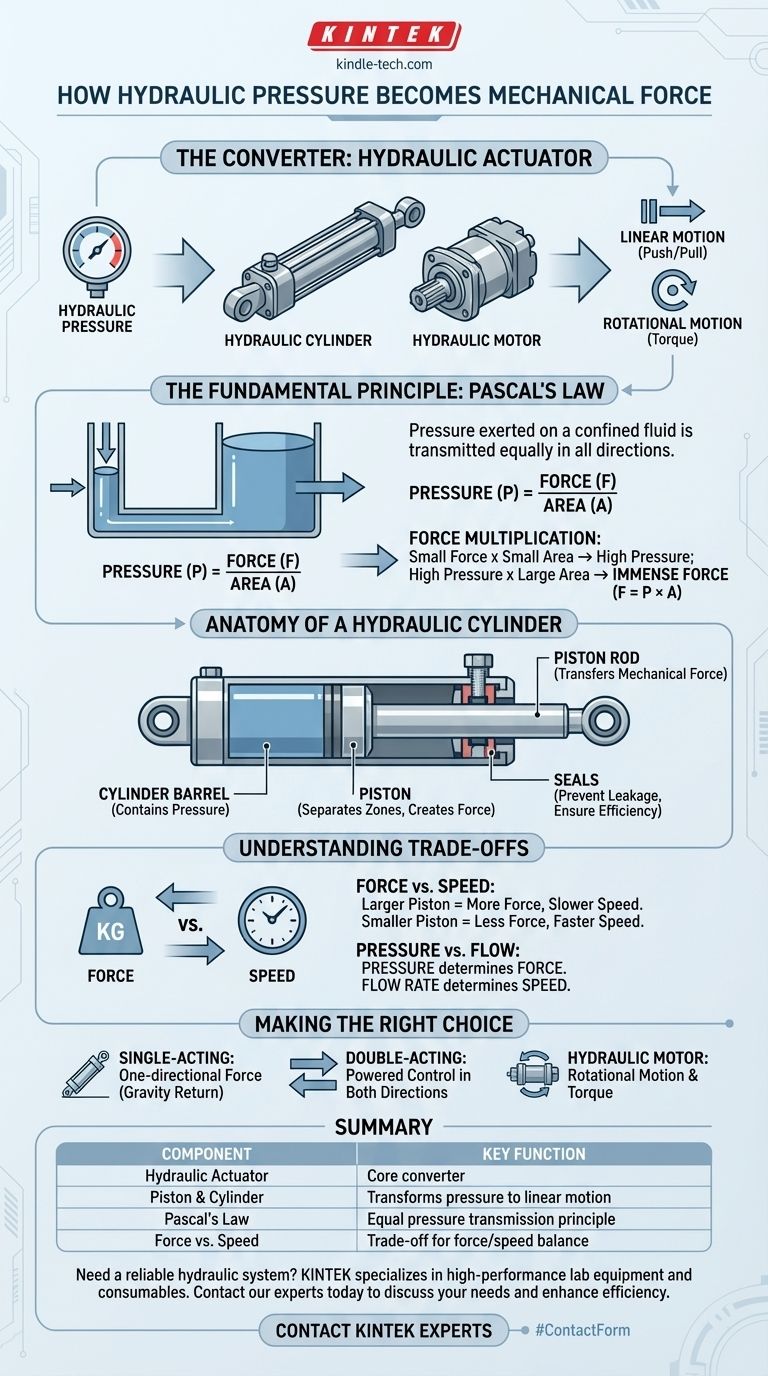

Guida Visiva
