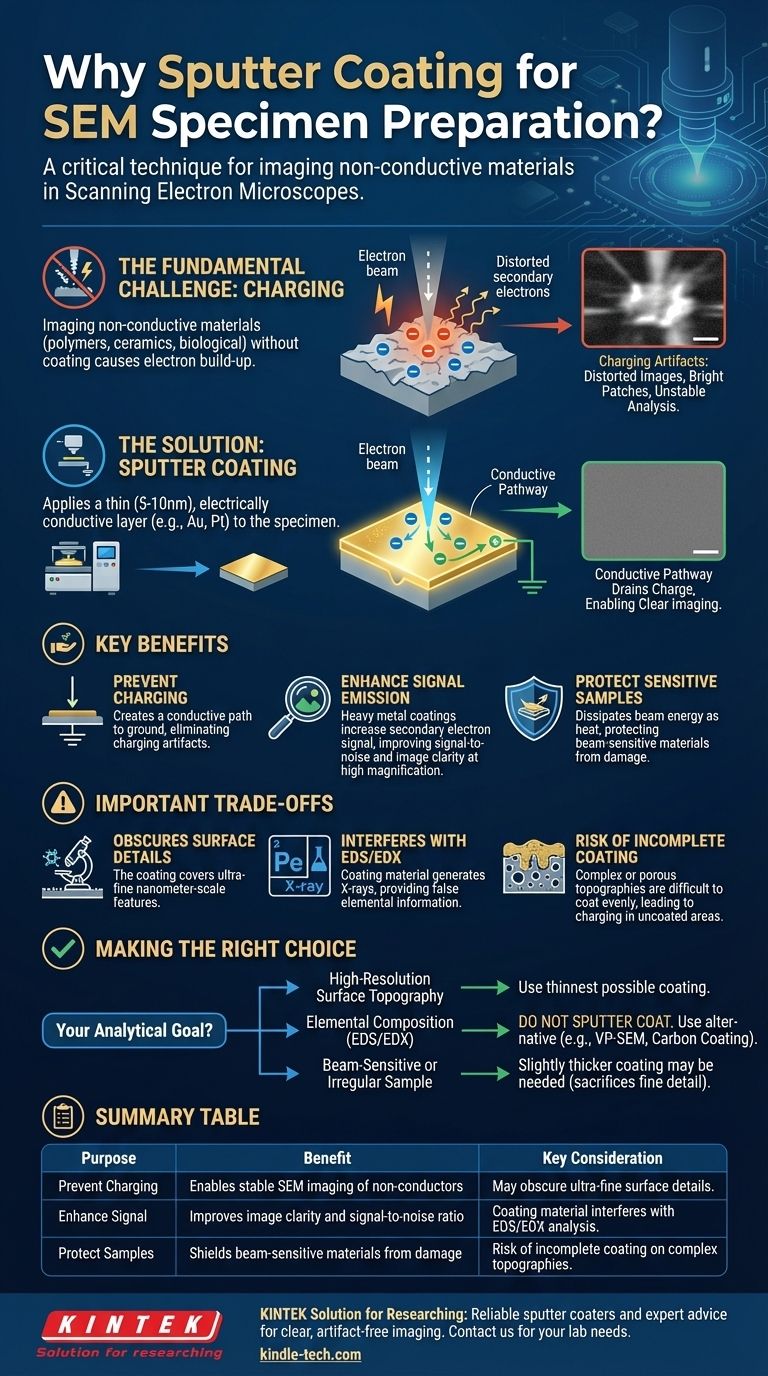

Il rivestimento a sputtering è una tecnica di preparazione dei campioni utilizzata per applicare uno strato sottilissimo ed elettricamente conduttivo su un campione non conduttivo. Questo processo è essenziale per l'imaging di questi materiali in un Microscopio Elettronico a Scansione (SEM) senza distorcere l'immagine.
Il problema principale nell'imaging di materiali non conduttivi in un SEM è la "carica" (charging), dove gli elettroni del fascio del microscopio si accumulano sulla superficie e rovinano l'immagine. Il rivestimento a sputtering risolve questo problema creando un percorso conduttivo che drena via questa carica, consentendo un'analisi chiara e stabile.
La Sfida Fondamentale: L'Imaging di Materiali Non Conduttivi
Per capire perché il rivestimento a sputtering è necessario, devi prima comprendere la fisica di base di un Microscopio Elettronico a Scansione.
Perché i SEM Richiedono la Conduttività
Un SEM funziona scansionando un fascio focalizzato di elettroni ad alta energia sulla superficie di un campione. Le interazioni tra questi elettroni e il campione generano vari segnali, principalmente elettroni secondari, che vengono poi raccolti per formare un'immagine.
Affinché questo processo funzioni correttamente, gli elettroni del fascio devono avere un percorso per fuoriuscire dal campione e raggiungere la messa a terra elettrica. Su un materiale conduttivo come il metallo, questo avviene automaticamente.
Il Problema della "Carica" (Charging)
Su un materiale non conduttivo o isolante (come un polimero, una ceramica o un campione biologico), non esiste un percorso verso terra. Gli elettroni del fascio rimangono intrappolati sulla superficie, causando un rapido accumulo di carica negativa.
Questo fenomeno, noto come carica, è estremamente dannoso per l'imaging SEM. Il campo negativo accumulato devia il fascio di elettroni in arrivo e respinge gli elettroni secondari che cercano di lasciare la superficie.
L'Impatto Visivo degli Artefatti di Carica
Gli artefatti di carica rovinano le immagini SEM in modi prevedibili. Appaiono spesso come chiazze anormalmente luminose, striature o linee distorte che oscurano la vera topografia superficiale.
Nei casi più gravi, l'immagine può diventare completamente instabile, sfarfallando o spostandosi man mano che la carica si accumula e si scarica in modo imprevedibile, rendendo impossibile qualsiasi analisi significativa.
Come il Rivestimento a Sputtering Fornisce la Soluzione
Il rivestimento a sputtering contrasta direttamente il problema della carica alterando fondamentalmente le proprietà elettriche della superficie del campione.
Creazione di un Percorso Conduttivo
L'apparecchio di sputtering deposita un sottile film di materiale conduttivo, tipicamente oro, platino o una lega oro-palladio, sull'intero campione. Questo strato è solitamente spesso solo da 5 a 10 nanometri.
Questo film metallico ultr sottile agisce come un'autostrada conduttiva, collegando ogni punto sulla superficie del campione al supporto del campione collegato a terra del SEM. Fornisce un percorso per la dissipazione degli elettroni in arrivo, prevenendo qualsiasi accumulo di carica.
Miglioramento dell'Emissione del Segnale
Oltre a prevenire la carica, il rivestimento metallico può anche migliorare la qualità dell'immagine. I metalli pesanti come l'oro e il platino sono molto efficienti nell'emettere elettroni secondari quando vengono colpiti dal fascio di elettroni.
Ciò porta a un segnale più forte e a un rapporto segnale/rumore più elevato, con conseguenti immagini più nitide e chiare, specialmente ad alto ingrandimento.
Protezione dei Campioni Sensibili
Per campioni delicati come tessuto biologico o polimeri morbidi, il fascio di elettroni può causare danni. Il rivestimento metallico aiuta a dissipare l'energia del fascio come calore e carica elettrica, offrendo un certo grado di protezione al materiale sottostante sensibile al fascio.
Comprendere i Compromessi del Rivestimento a Sputtering
Sebbene essenziale, il rivestimento a sputtering è un processo additivo con compromessi intrinseci che è necessario considerare.
Oscuramento dei Dettagli Superficiali
Il rivestimento, sebbene incredibilmente sottile, non è infinitesimale. Coprirà le caratteristiche superficiali più fini in assoluto. Se il tuo obiettivo è risolvere dettagli su scala di pochi nanometri, il rivestimento stesso potrebbe oscurare ciò che stai cercando di vedere.
Perdita di Informazioni Composizionali
Se hai intenzione di eseguire analisi elementari utilizzando la Spettroscopia a Raggi X a Dispersione di Energia (EDS o EDX), il rivestimento a sputtering è un problema serio. I raggi X generati proverranno dal materiale di rivestimento, non dal campione sottostante, portando a informazioni elementari false.
Il Rischio di Rivestimento Incompleto
I campioni con topografia complessa, porosa o altamente irregolare sono difficili da rivestire uniformemente. Qualsiasi area non rivestita può ancora subire la carica. Ottenere uno strato uniforme su tali campioni richiede una tecnica meticolosa, spesso utilizzando una piattaforma porta-campione rotante-planetaria per esporre tutte le superfici alla fonte di rivestimento.
Fare la Scelta Giusta per la Tua Analisi
Il tuo obiettivo analitico dovrebbe dettare il tuo approccio alla preparazione del campione.
- Se il tuo obiettivo principale è la topografia superficiale ad alta risoluzione di un non conduttore: Il rivestimento a sputtering è essenziale, ma utilizza il rivestimento più sottile possibile che prevenga la carica per preservare i dettagli.
- Se il tuo obiettivo principale è la composizione elementare (EDS/EDX): Non eseguire il rivestimento a sputtering. Devi utilizzare un'alternativa come un SEM a pressione variabile/ambientale (VP-SEM) o un rivestimento in carbonio, che produce un segnale interferente molto più debole.
- Se il tuo campione è sensibile al fascio o altamente irregolare: Potrebbe essere necessario un rivestimento leggermente più spesso per la protezione e per garantire una copertura completa, ma sii consapevole che ciò sacrificherà alcuni dettagli superficiali fini.
Comprendendo questi principi, puoi utilizzare il rivestimento a sputtering come uno strumento preciso per abilitare l'analisi, non solo come un passaggio di routine, garantendo l'integrità e l'accuratezza dei tuoi risultati.
Tabella Riassuntiva:
| Scopo | Vantaggio | Considerazione Chiave |
|---|---|---|
| Prevenire la Carica | Consente l'imaging SEM stabile di non conduttori | Può oscurare i dettagli superficiali ultra-fini |
| Migliorare il Segnale | Migliora la nitidezza dell'immagine e il rapporto segnale/rumore | Il materiale di rivestimento interferisce con l'analisi EDS/EDX |
| Proteggere i Campioni | Protegge i materiali sensibili al fascio dai danni | Rischio di rivestimento incompleto su topografie complesse |
