Che tipo di condensatori vengono utilizzati negli Ultra Congelatori? Sistemi raffreddati ad aria per la massima affidabilità

Alla loro base, i congelatori a bassissima temperatura (ULT) si affidano in modo preponderante a condensatori raffreddati ad aria per funzionare. Questi sistemi utilizzano ventilatori azionati da motore per forzare l'aria ambiente su una serie di serpentine, rimuovendo efficientemente il calore dal refrigerante e rilasciandolo nell'ambiente circostante. Questo metodo è una parte fondamentale del ciclo di refrigerazione che consente a questi congelatori specializzati di raggiungere e mantenere temperature fino a -86°C.

Sebbene il tipo di condensatore sia semplice, la vera sfida è comprenderne il ruolo all'interno dell'intero sistema di refrigerazione. L'affidabilità di un congelatore ULT dipende meno dal tipo specifico di condensatore e più da quanto bene è integrato con altri componenti critici e mantenuto all'interno del suo ambiente operativo.

Come i condensatori raffreddati ad aria guidano le prestazioni ULT

Il condensatore è il componente responsabile dell'espulsione del calore che il congelatore ha assorbito dalla sua camera isolata. In un congelatore ULT, questo processo deve essere eccezionalmente efficiente e affidabile.

Il principio dello scambio di calore

Un congelatore ULT funziona spostando il calore dall'interno verso l'esterno. Il refrigerante assorbe il calore all'interno del congelatore (diventando un gas), viaggia verso il condensatore e poi rilascia quel calore nel laboratorio mentre viene raffreddato di nuovo in un liquido. Il condensatore raffreddato ad aria è il radiatore per l'intero sistema.

Il ruolo dell'aria forzata

Per massimizzare il tasso di trasferimento di calore, questi sistemi non si affidano al raffreddamento passivo. Un ventilatore azionato da motore forza attivamente un elevato volume d'aria attraverso le serpentine del condensatore. Questa circolazione forzata è fondamentale per dissipare rapidamente l'intenso carico di calore generato quando si mantengono temperature ultra-basse.

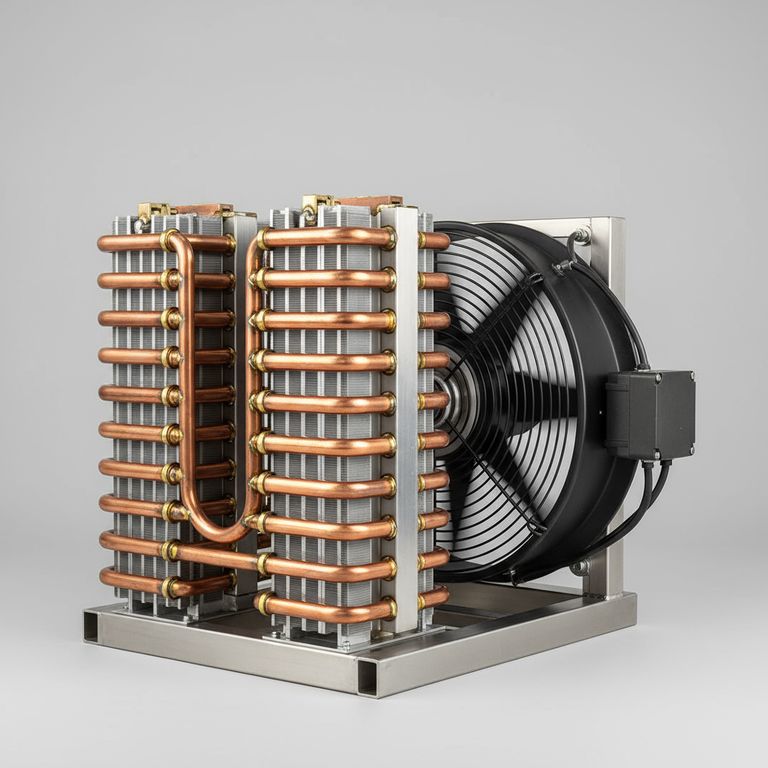

Materiali e costruzione

I condensatori nei congelatori ULT sono costruiti con materiali ad alta conduttività termica. Tipicamente consistono in batterie tubolari realizzate in rame o rame-alluminio. Questa costruzione fornisce un'ampia superficie, massimizzando il contatto con l'aria di raffreddamento e assicurando che il refrigerante rilasci il suo calore in modo efficiente.

Il posto del condensatore nel ciclo di refrigerazione

Comprendere il condensatore richiede di vederne il posto nel ciclo di refrigerazione completo. È una delle quattro fasi critiche.

1. Compressione

Il ciclo inizia quando il compressore aspira gas refrigerante a bassa pressione e lo comprime in un gas caldo ad alta pressione.

2. Condensazione

Questo gas caldo fluisce nel condensatore raffreddato ad aria. Mentre il ventilatore soffia aria ambiente più fredda sulle serpentine, il gas rilascia il suo calore e si condensa di nuovo in un liquido ad alta pressione.

3. Espansione

Questo refrigerante liquido passa quindi attraverso un tubo capillare molto stretto, causando un rapido calo di pressione e temperatura.

4. Evaporazione

Il liquido ora estremamente freddo e a bassa pressione fluisce nelle serpentine dell'evaporatore all'interno della camera del congelatore. Qui, assorbe calore dall'interno della camera, bollendo di nuovo in un gas e rendendo freddo l'interno del congelatore. Il ciclo si ripete quindi.

Comprendere i compromessi e la manutenzione

Sebbene efficaci, l'affidamento ai condensatori raffreddati ad aria presenta considerazioni operative che sono critiche per le prestazioni e la longevità.

Dipendenza dall'aria ambiente

L'efficienza di un condensatore raffreddato ad aria è direttamente collegata alla temperatura della stanza in cui si trova. Una stanza più calda significa che il condensatore deve lavorare di più per rilasciare calore, aumentando il consumo energetico e lo stress sul compressore.

La necessità critica di flusso d'aria

Il punto di guasto più comune legato al condensatore è l'ostruzione e la polvere. Se le serpentine del condensatore o le prese d'aria si ostruiscono con la polvere, il flusso d'aria è limitato. Questo intrappola il calore, costringendo il sistema a funzionare costantemente e portando infine a surriscaldamento e guasto catastrofico del compressore.

Emissione di calore e rumore

Per sua natura, il condensatore di un congelatore ULT rilascia una quantità significativa di calore e rumore nella stanza. Questo deve essere preso in considerazione nella progettazione del laboratorio, richiedendo un'adeguata ventilazione o capacità HVAC per gestire il carico termico e l'ambiente acustico.

Oltre il condensatore: altri sistemi critici

Concentrarsi solo sul condensatore tralascia altri fattori chiave che definiscono l'affidabilità di un moderno congelatore ULT.

Refrigeranti efficienti e moderni

I congelatori ULT più efficienti ed ecologici utilizzano fluidi refrigeranti specializzati. Questi sono tipicamente idrocarburi come R170 (Etano) e R290 (Propano), che hanno eccellenti proprietà termodinamiche per raggiungere temperature ultra-basse.

Controllo e monitoraggio avanzati

L'affidabilità dipende da sofisticati sistemi di controllo. Le migliori unità sono dotate di un PLC elettronico (Programmable Logic Controller) e di un display chiaro per tutti i parametri. Fondamentalmente, includono robusti sistemi di allarme che possono avvisare il personale a distanza in caso di interruzione di corrente o deviazione della temperatura.

Protezione contro le interruzioni di corrente

Per garantire l'integrità dei campioni durante un'interruzione di corrente, una batteria di backup è essenziale. Questa batteria alimenta il display della temperatura e il sistema di allarme, assicurando che si sia a conoscenza dello stato del congelatore anche quando l'alimentazione principale è interrotta.

Fare la scelta giusta per il tuo obiettivo

Il tipo di condensatore è standard nella maggior parte dei congelatori ULT; pertanto, la tua decisione dovrebbe basarsi sui sistemi che lo supportano.

• Se il tuo obiettivo principale è la sicurezza dei campioni: Dai priorità a un congelatore con un sistema di allarme robusto e con batteria di backup e un moderno controller elettronico.
• Se il tuo obiettivo principale è l'affidabilità a lungo termine: Implementa un programma di pulizia rigoroso e regolare per le serpentine del condensatore e il filtro dell'aria per garantire un flusso d'aria senza ostacoli.
• Se il tuo obiettivo principale è l'efficienza operativa: Posiziona il congelatore in una stanza ben ventilata e climatizzata per ridurre lo sforzo sul condensatore e abbassare i costi energetici.

In definitiva, proteggere i tuoi preziosi campioni dipende dal considerare il congelatore ULT come un sistema integrato, dove una corretta manutenzione e il controllo ambientale sono altrettanto importanti quanto l'hardware stesso.

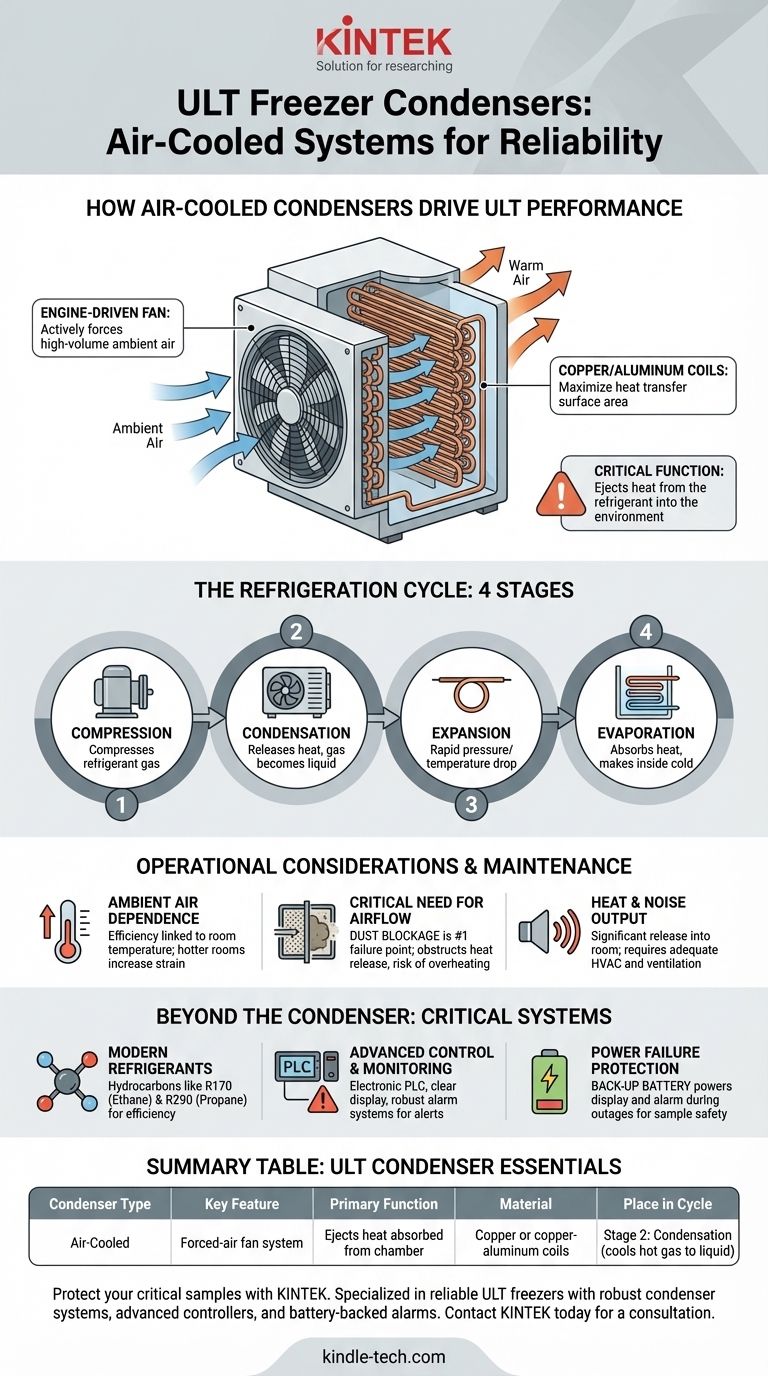

Tabella riassuntiva:

Tipo di condensatore	Caratteristica chiave	Funzione principale
Raffreddato ad aria	Sistema di ventilazione forzata	Espelle il calore assorbito dalla camera del congelatore
Materiale	Serpentine in rame o rame-alluminio	Massimizza l'efficienza del trasferimento di calore
Posizione nel ciclo	Fase 2: Condensazione	Raffredda il gas refrigerante caldo facendolo tornare liquido
